Изображение может отличаться от конкретного исполнения.
REXANT

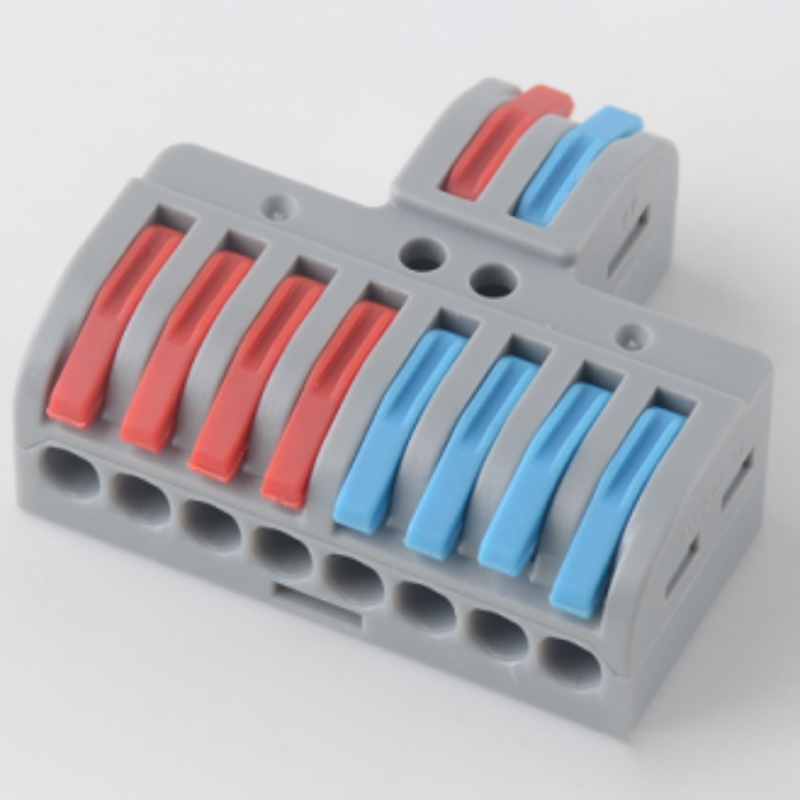

Клемма СМК 2х4 проходная разветвительная 2 полюса, с монтажной площадкой (1 ввод, 4 вывода на полюс) (25 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Номин поперечное сечение0.14–4 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
С рычагомДа
ЦветСветло-серый
Описание и назначение
Многоразовые проходные разветвительные клеммы REXANT предназначены для соединения медных одножильных и многожильных зачищенных проводников. Состоит из 2 изолированных полюсов. Применяется для разделения 2-х жильных проводов на 4 направления.
Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра.
Для удобства использования разные фазы клеммы имеют уникальную цветовую разметку.
Характеристики:
Материал: Полиамид 66
Количество полюсов: 2
Количество вводов: 10
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 450 В
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А
Поддерживаемое сечение: 2x0.14-4 мм² (одножильный провод), 2x0.2-2,5 мм² (многожильный провод)
Рабочая температура: –40...+85 °C
Длина зачистки изоляции: 10 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450 В |
| Количество полюсовEF001391 | 2 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 10 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Проходная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 10 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 0.14–4 мм кв. |
| Длина зачистки изоляцииданные поставщика | 10 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 25 шт | 44 × 40 × 16 | 0.019 | — | |
| Групповая упаковка спец упаковка кор (1 000 шт) | 1000 шт | 48.2 × 33.2 × 46.2 см | 19.175 | 0.074 | |
| Групповая упаковка спец упаковка упак (25 шт) | 25 шт | 26 × 14.7 × 4.8 см | 0.418 | 0.002 |
-
Базовая единица шт
- В упаковке
- 25 шт
- Габариты
- 44 × 40 × 16
- Вес, кг
- 0.019
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 48.2 × 33.2 × 46.2 см
- Вес, кг
- 19.175
- Объём, м³
- 0.074
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (25 шт)
- В упаковке
- 25 шт
- Габариты
- 26 × 14.7 × 4.8 см
- Вес, кг
- 0.418
- Объём, м³
- 0.002
- EAN / GTIN
