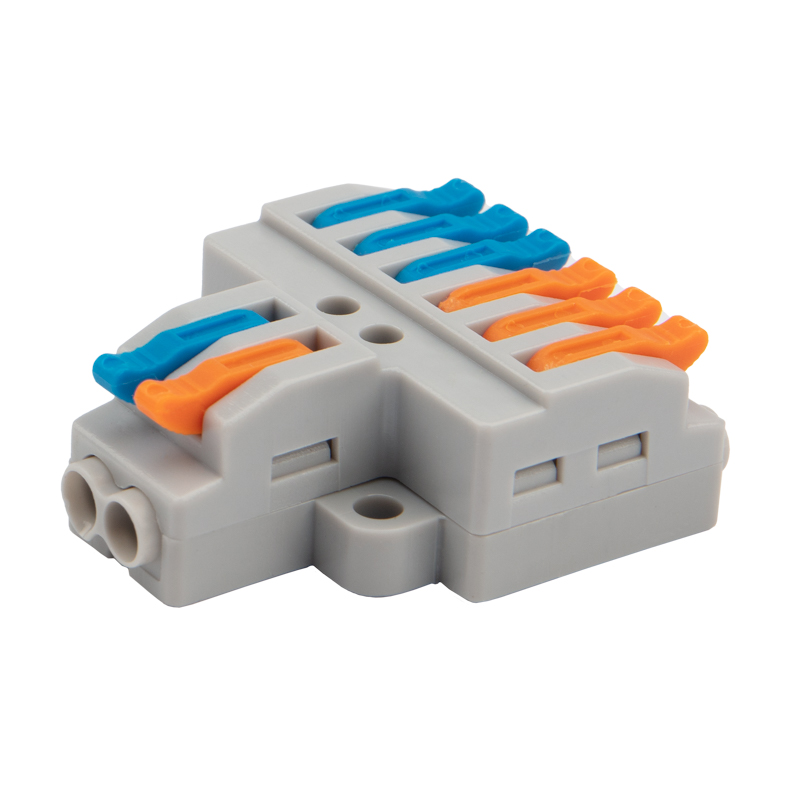

Клемма СМК 2х3 проходная разветвительная 2 полюса, с монтажной площадкой (1 ввод, 3 вывода на полюс) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Номин поперечное сечение0.14–4 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
С рычагомДа
ЦветСветло-серый
Описание и назначение

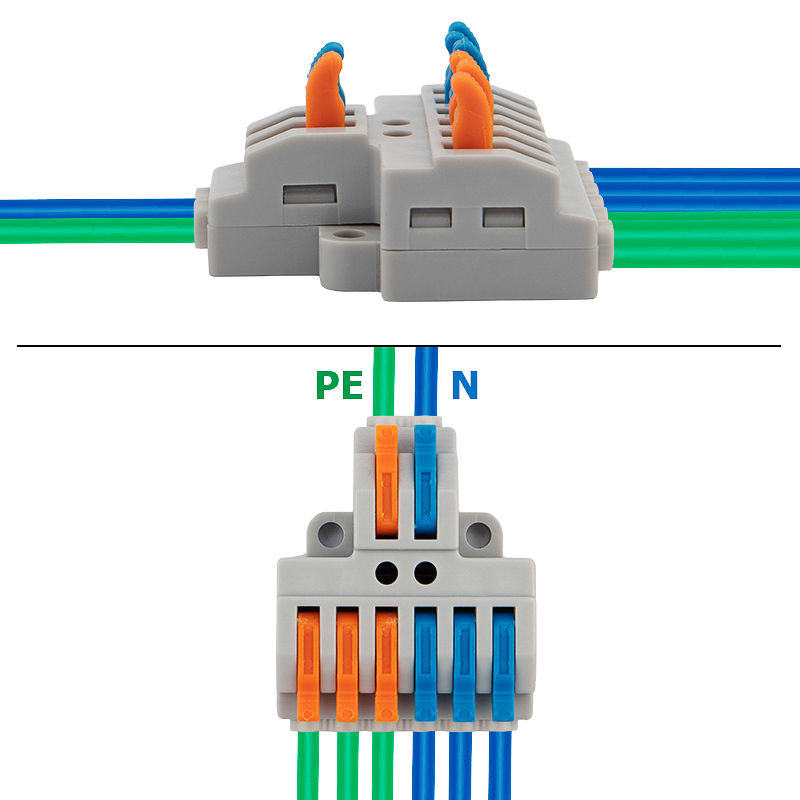

Многоразовые соединительные клеммы REXANT предназначены для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения.

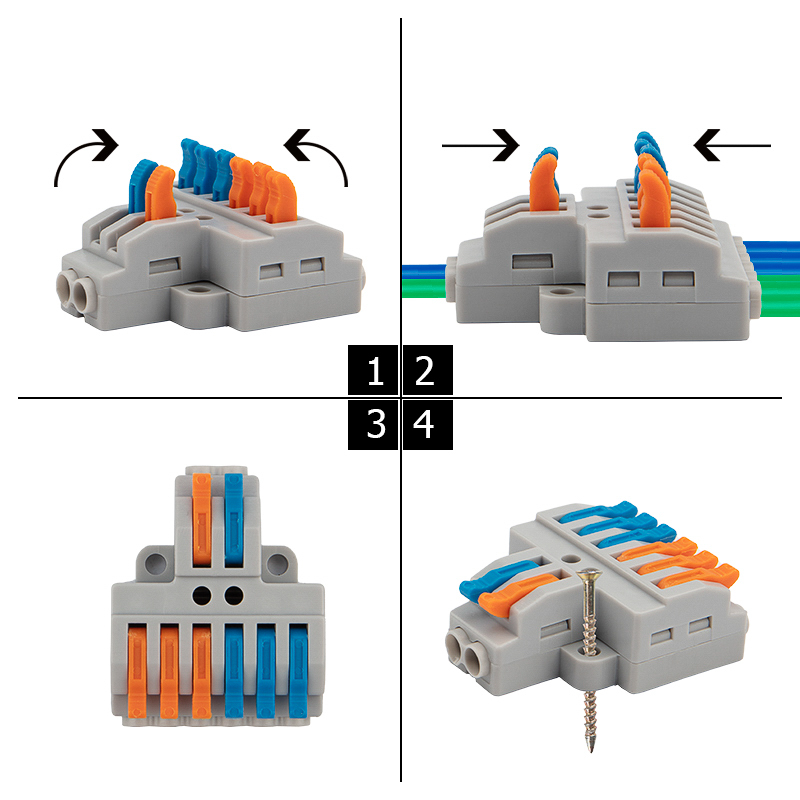

Контакт осуществляется путем зажима проводника пластиной.

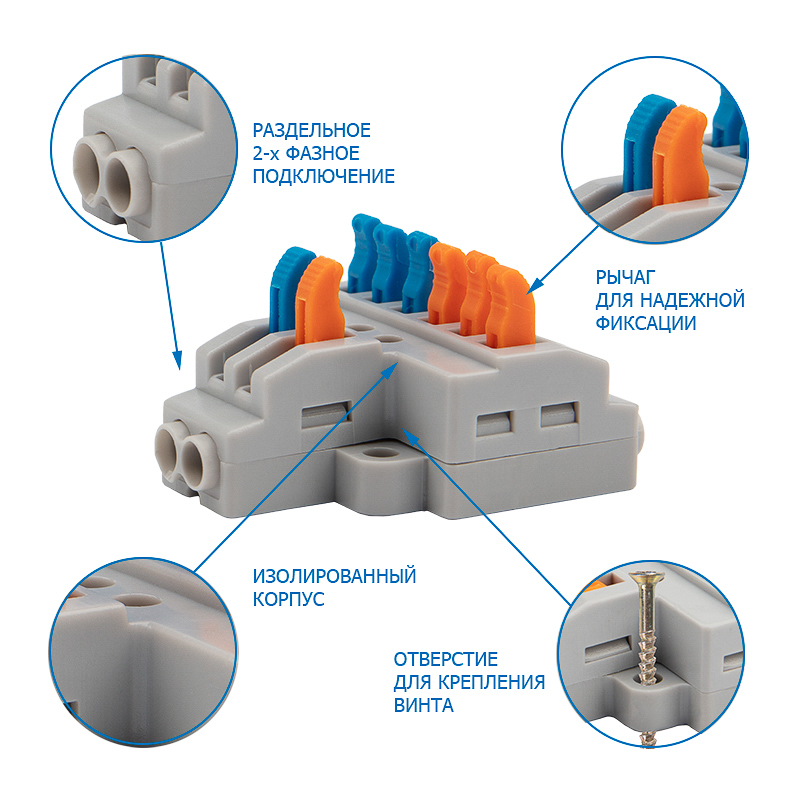

Конструкция предотвращает случайное размыкание контакта.
Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра.
Сечение многожильного провода: 0,14-4 мм²
Номинальный ток: 32 А
Номинальное рабочее напряжение: 400 В
Тип соединения: фиксатор/защелка
Количество вводов: 8
Степень пылевлагозащиты: IP20
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 2 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 8 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Проходная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 8 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 0.14–4 мм кв. |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 25 шт | 32 × 32 × 13 | 0.014 | — | |
| Групповая упаковка упак (25 шт) | 25 шт | 16.2 × 13.1 × 4.7 см | 0.331 | 0.001 | |
| Групповая упаковка кор (1 500 шт) | 1500 шт. | ширина 0.37, высота 0.278 неполные | 20.432 | 0.048 | |
| Групповая упаковка упак (250 шт) | 250 шт | 42.8 × 41.8 × 25.1 | — | — | |
| Групповая упаковка кор (1 200 шт) | 1200 шт | 45 × 32.4 × 25.5 см | 16.826 | 0.037 |
-
Базовая единица шт
- В упаковке
- 25 шт
- Габариты
- 32 × 32 × 13
- Вес, кг
- 0.014
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (25 шт)
- В упаковке
- 25 шт
- Габариты
- 16.2 × 13.1 × 4.7 см
- Вес, кг
- 0.331
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (1 500 шт)
- В упаковке
- 1500 шт.
- Габариты
- ширина 0.37, высота 0.278 неполные
- Вес, кг
- 20.432
- Объём, м³
- 0.048
- EAN / GTIN
-
Групповая упаковка упак (250 шт)
- В упаковке
- 250 шт
- Габариты
- 42.8 × 41.8 × 25.1
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (1 200 шт)
- В упаковке
- 1200 шт
- Габариты
- 45 × 32.4 × 25.5 см
- Вес, кг
- 16.826
- Объём, м³
- 0.037
- EAN / GTIN
