Изображение может отличаться от конкретного исполнения.
REXANT

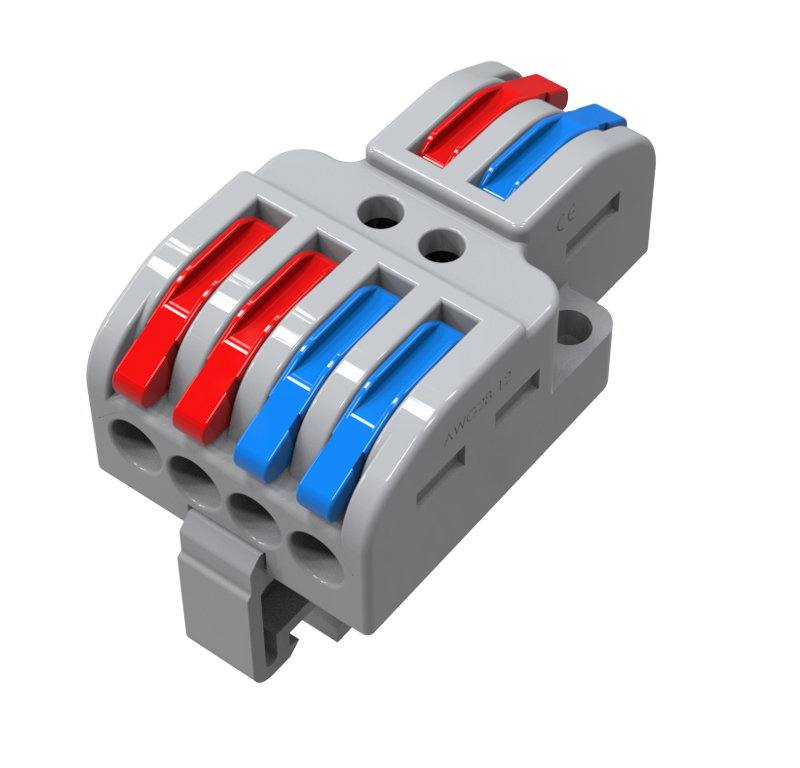

Клемма СМК 2х2D проходная разветвительная 2 полюса на DIN-рейку (0,08-4 мм²) (1 ввод, 2 вывода на полюс) серая (25 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение400 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.08–2.5 мм кв.
Номин поперечное сечение0.08–4 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
Подходит для гибкого кабеляДа
С рычагомДа
Описание и назначение
Многоразовые проходные разветвительные клеммы REXANT предназначены для соединения медных одножильных 2х0,08-4 мм2 и многожильных 2х0,08-2,5 мм2 зачищенных проводников тонкого сечения.
Контакт осуществляется путем зажима проводника пластиной.
Конструкция предотвращает случайное размыкание контакта.
Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 400 В |
| Количество полюсовEF001391 | 2 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 6 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Проходная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 6 |
| Подходит для гибкого кабеляEF005852 | Да |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.08–2.5 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 0.08–4 мм кв. |
| Высота изделияданные поставщика | 3.1 см |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Длина изделияданные поставщика | 2.5 см |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |
| Ширина изделияданные поставщика | 4.5 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 25 шт | — | 0.014 | — | |
| Групповая упаковка спец упаковка кор (1 250 шт) | 1250 шт | 58 × 33 × 45 см | 18.7 | 0.086 | |
| Групповая упаковка спец упаковка упак (25 шт) | 25 шт | 16.2 × 11.1 × 8.4 см | 0.351 | 0.002 |
-
Базовая единица шт
- В упаковке
- 25 шт
- Габариты
- —
- Вес, кг
- 0.014
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (1 250 шт)
- В упаковке
- 1250 шт
- Габариты
- 58 × 33 × 45 см
- Вес, кг
- 18.7
- Объём, м³
- 0.086
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (25 шт)
- В упаковке
- 25 шт
- Габариты
- 16.2 × 11.1 × 8.4 см
- Вес, кг
- 0.351
- Объём, м³
- 0.002
- EAN / GTIN
