Клемма СМК 222-423 проходная 3 полюса (0,08-4 мм²), серая (25 шт./уп.) REXANT
SDS_Group · артикул 07-6263-3
Изображение может отличаться от конкретного исполнения.
REXANT

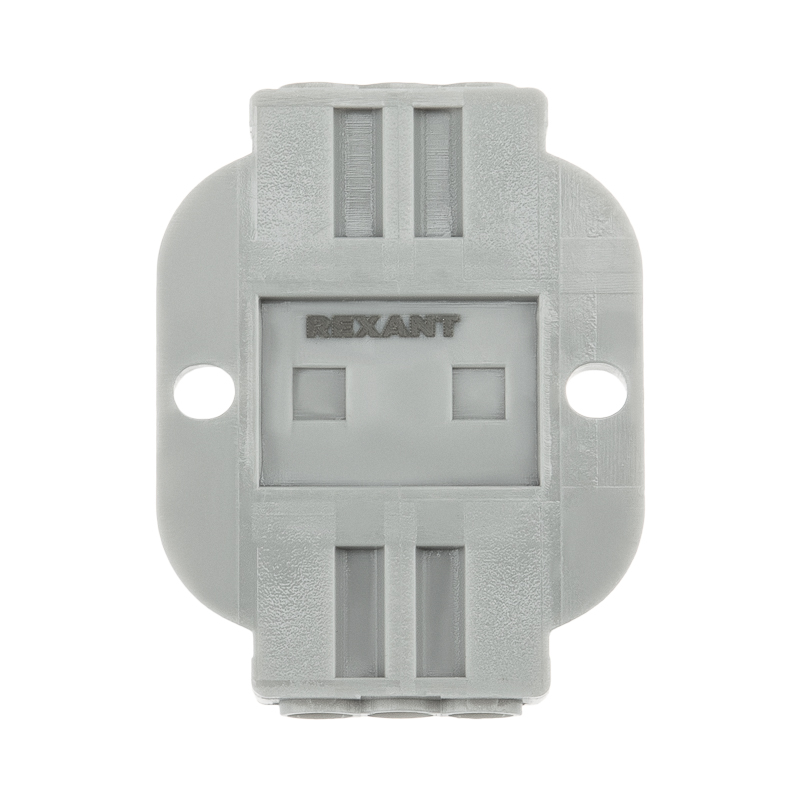

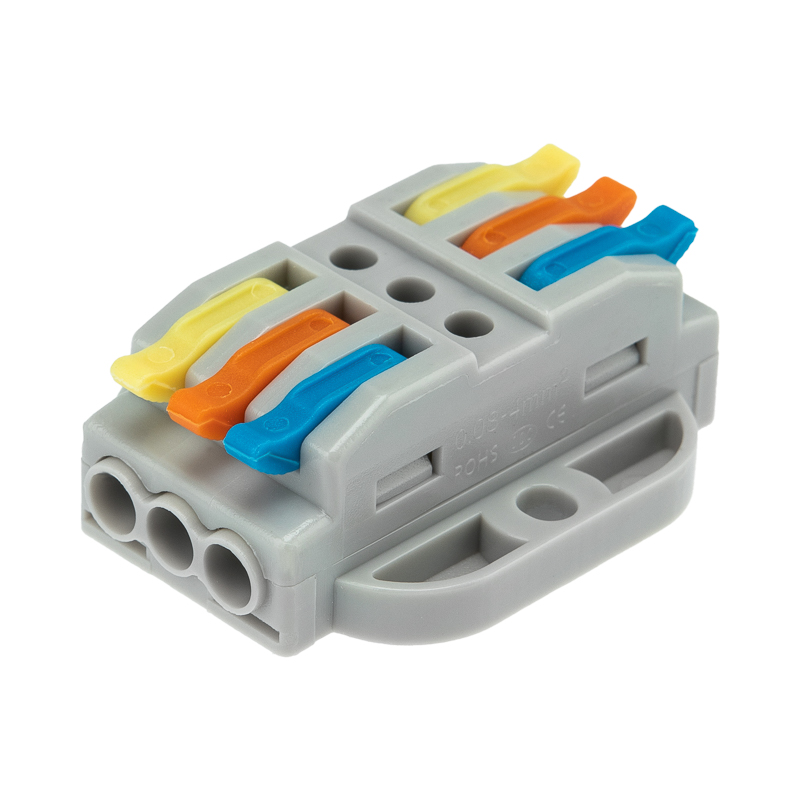

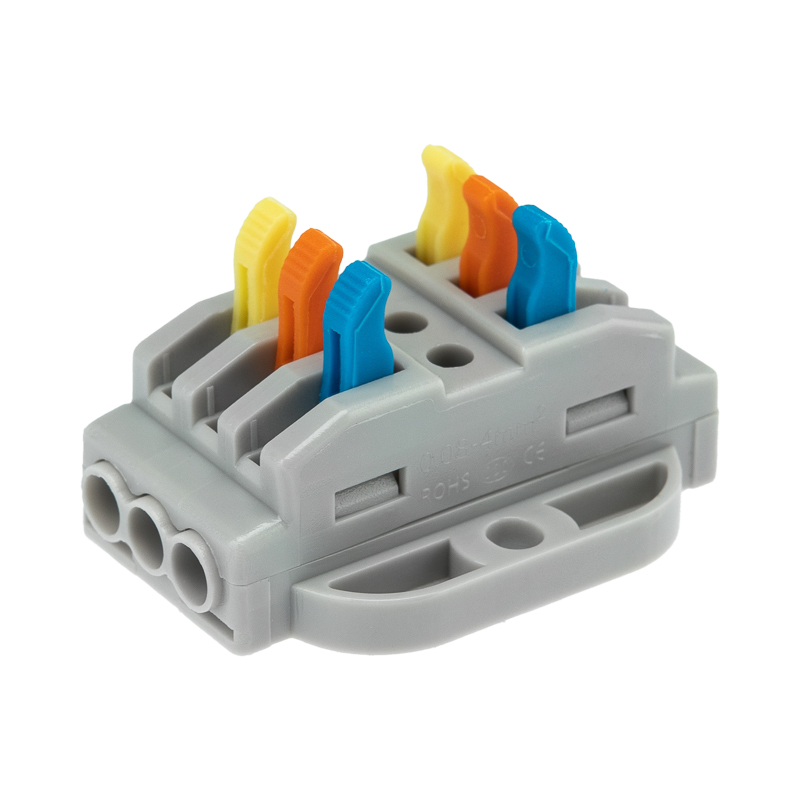

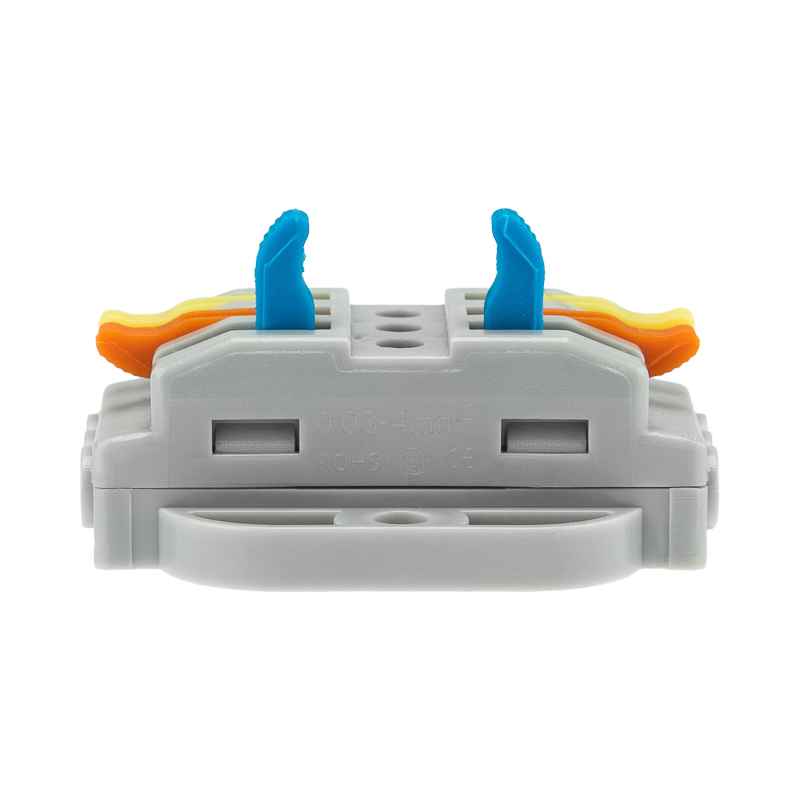

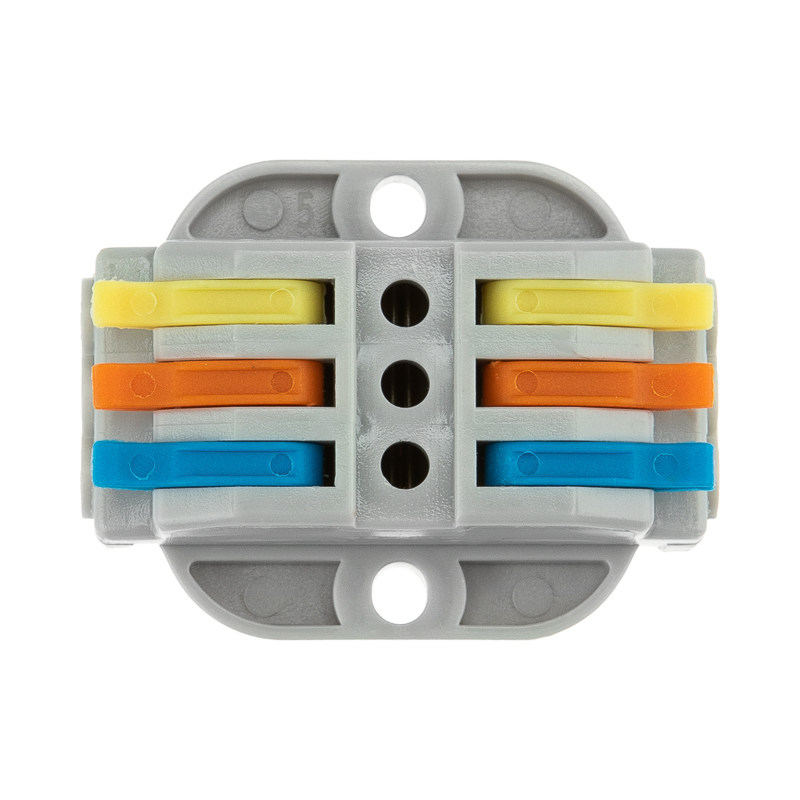

Клемма СМК 222-423P проходная 3 полюса, с монтажной площадкой (0,08-4 мм²), серая (25 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
ЦветСветло-серый
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
С рычагомДа
Количество подключаемых проводников6
Описание и назначение
Многоразовые трехпроводные клеммы REXANT с монтажной площадкой предназначены для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
1. Сечение многожильного провода - 0,08-4мм²
2. Сечение одножильного жесткого провода - 0,08-2,5мм²
3. Номинальный ток - 32А
4.Номинальное рабочее напряжение - 400В
5.Тип соединения - фиксатор/защелка
6. Количество вводов - 6
7. Количество полюсов - 3.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 3 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 6 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Проходная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 6 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |

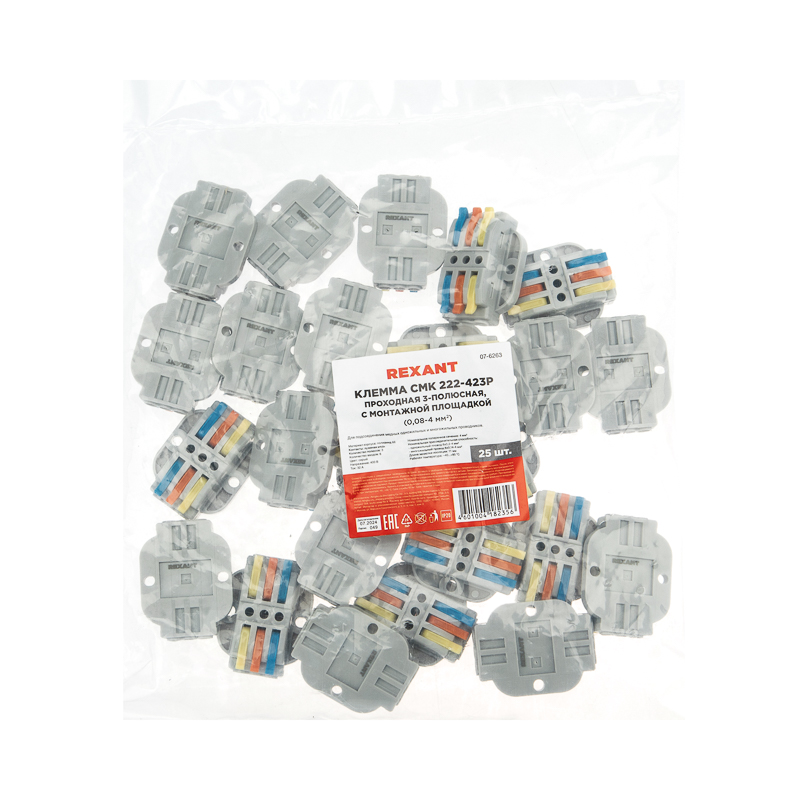

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 25 шт | 41 × 30 × 19 | 0.012 | — | |
| Групповая упаковка спец упаковка упак (200 шт) | 200 шт | — | — | — | |
| Групповая упаковка упак (25 шт) | 25 шт | 15.3 × 11.7 × 3.2 см | 0.263 | 0.001 | |
| Групповая упаковка спец упаковка кор (2 000 шт) | 2000 шт | 47.7 × 33.1 × 44.4 см | 23.174 | 0.07 |
