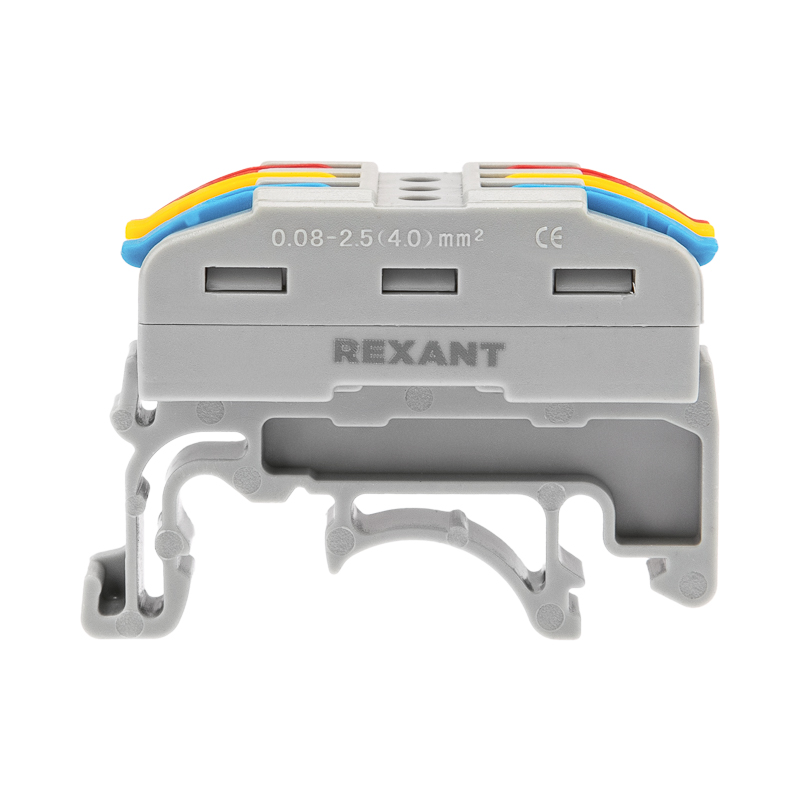

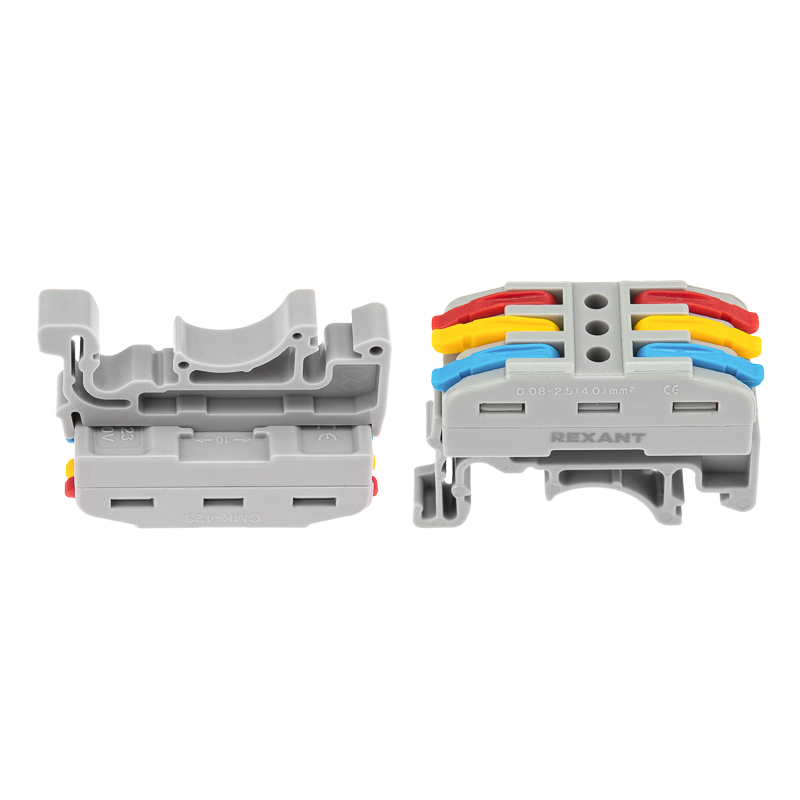

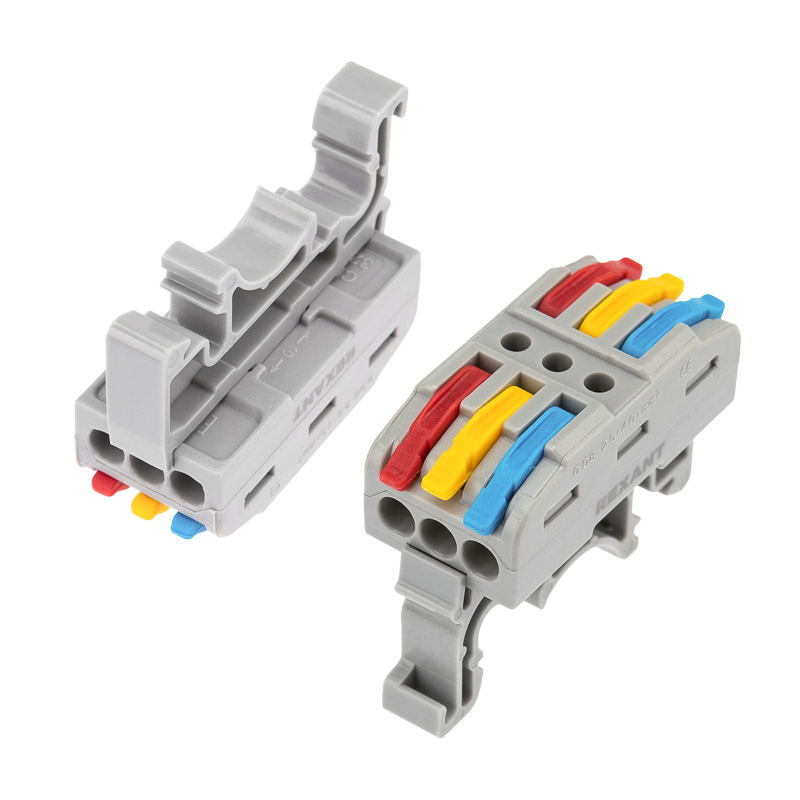

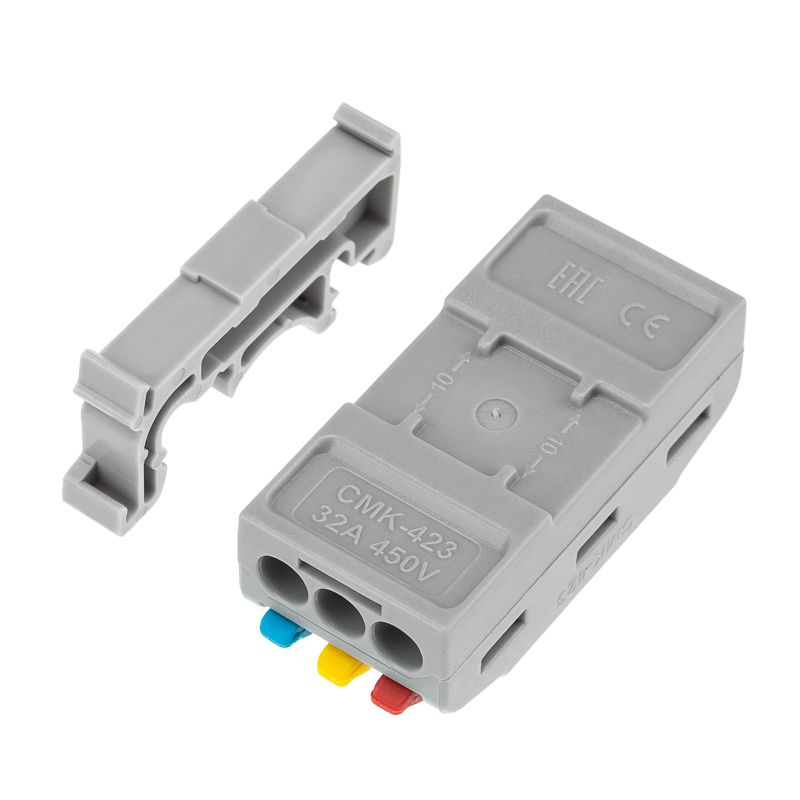

Клемма СМК 222-423D проходная 3-полюсная, с креплением на DIN-рейку (0,08-4 мм²) серая (50 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение660–660 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
С рычагомДа
ЦветСветло-серый
Количество подключаемых проводников6
Описание и назначение
Многоразовые соединительные клеммы REXANT предназначены для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Контакт осуществляется путем зажима проводника пластиной.
Конструкция предотвращает случайное размыкание контакта.
Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра.
Сечение многожильного провода: 0,14-4 мм²
Номинальный ток: 32 А
Номинальное рабочее напряжение: 400 В
Тип соединения: фиксатор/защелка
Количество вводов: 6
Степень пылевлагозащиты: IP20

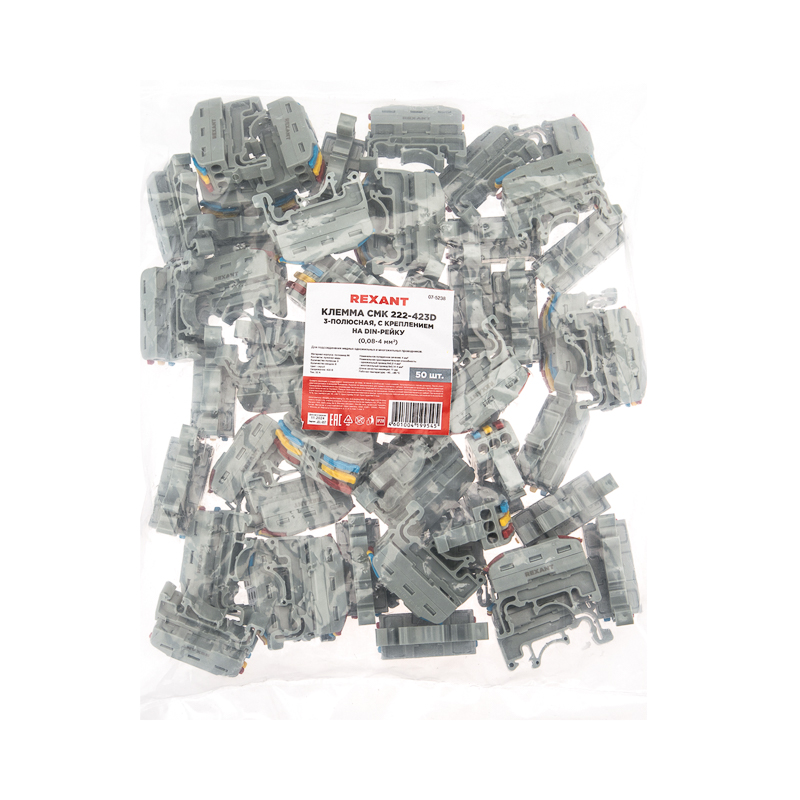

Количество в упаковке: 50 шт.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 660–660 В |
| Количество полюсовEF001391 | 3 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 6 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Проходная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 6 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 45 × 19 × 32 | 0.014 | — | |
| Групповая упаковка кор (1 200 шт) | 1200 шт | 44.5 × 39 × 26.2 см | 16.512 | 0.045 | |
| Групповая упаковка упак (50 шт) | 50 шт | 22.4 × 13.1 × 6.9 см | 0.649 | 0.002 |
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 45 × 19 × 32
- Вес, кг
- 0.014
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (1 200 шт)
- В упаковке
- 1200 шт
- Габариты
- 44.5 × 39 × 26.2 см
- Вес, кг
- 16.512
- Объём, м³
- 0.045
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт
- Габариты
- 22.4 × 13.1 × 6.9 см
- Вес, кг
- 0.649
- Объём, м³
- 0.002
- EAN / GTIN
