REXANT

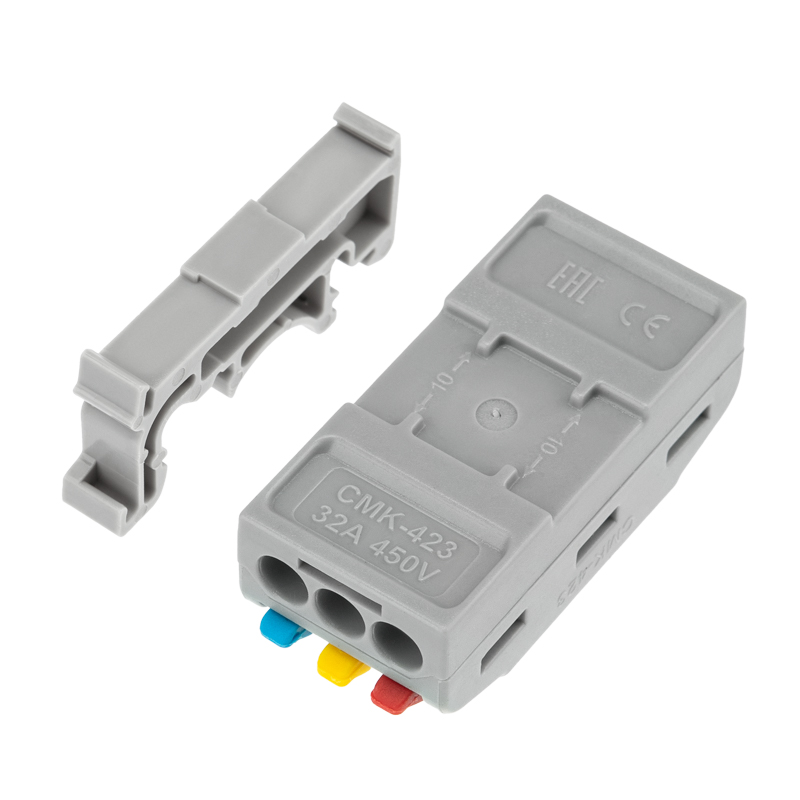

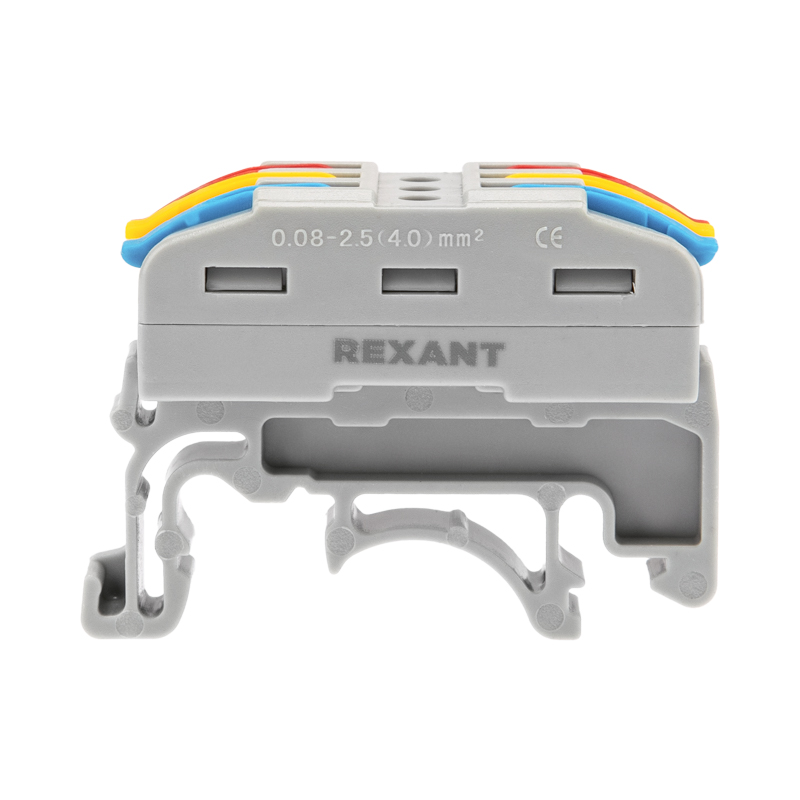

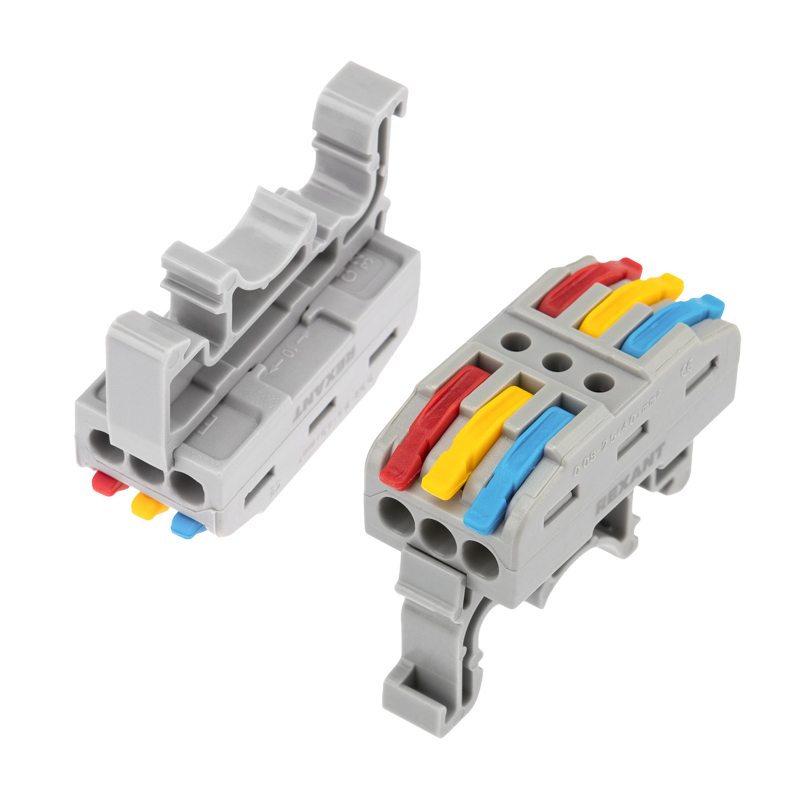

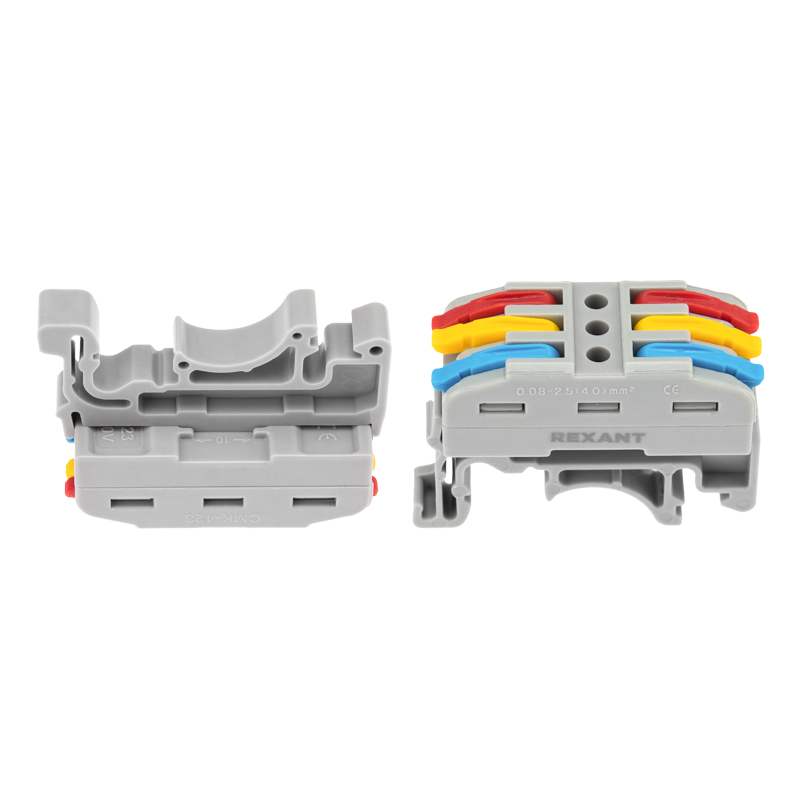

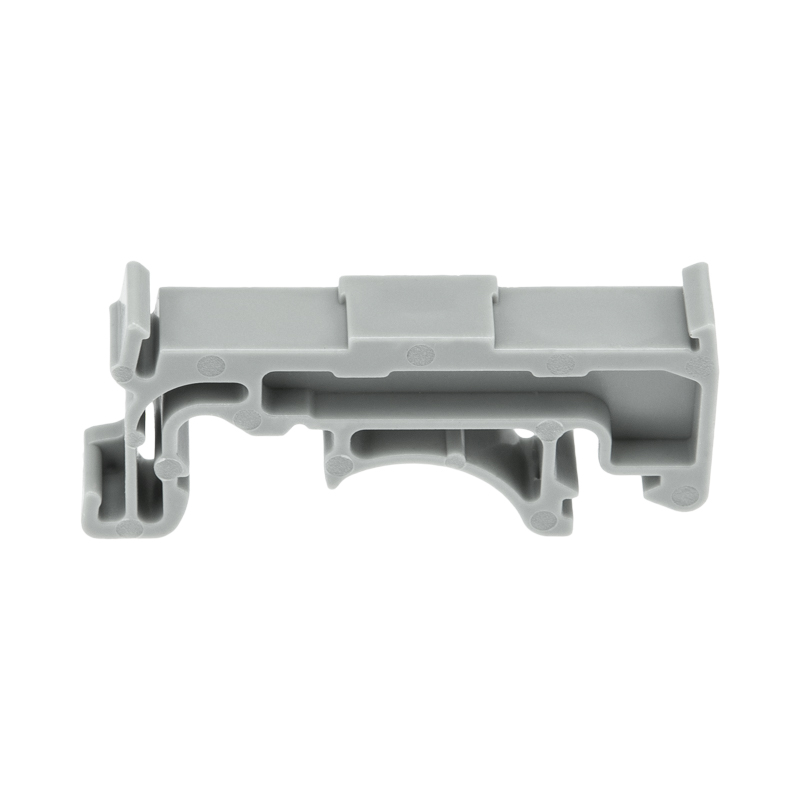

Клемма СМК 222-423D проходная 3-полюсная, с креплением на DIN-рейку (0,08-4 мм²), серая (5 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение660–660 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
С рычагомДа
ЦветСветло-серый
Количество подключаемых проводников6
Описание и назначение
Многоразовые соединительные клеммы REXANT предназначены для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Контакт осуществляется путем зажима проводника пластиной.
Конструкция предотвращает случайное размыкание контакта.
Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра.
Технические характеристики:
Сечение многожильного провода: 0,08-4 мм²
Номинальный ток: 32 А
Номинальное рабочее напряжение: 600 В
Тип соединения: фиксатор/защелка
Количество вводов: 6
Степень пылевлагозащиты: IP20
Количество в упаковке: 5 шт.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 660–660 В |
| Количество полюсовEF001391 | 3 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 6 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Проходная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 6 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 упак) | 1 упак | 15 × 8.4 × 2.9 | 0.072 | — | |
| Групповая упаковка спец упаковка кор (10 упак) | 10 упак | 21.5 × 9.9 × 15.7 см | 0.738 | 0.003 | |
| Групповая упаковка кор (100 упак) | 100 упак | 40.8 × 26.8 × 23.6 см | 7.572 | 0.026 |
-
Базовая единица спец упаковка упак (1 упак)
- В упаковке
- 1 упак
- Габариты
- 15 × 8.4 × 2.9
- Вес, кг
- 0.072
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (10 упак)
- В упаковке
- 10 упак
- Габариты
- 21.5 × 9.9 × 15.7 см
- Вес, кг
- 0.738
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка кор (100 упак)
- В упаковке
- 100 упак
- Габариты
- 40.8 × 26.8 × 23.6 см
- Вес, кг
- 7.572
- Объём, м³
- 0.026
- EAN / GTIN
