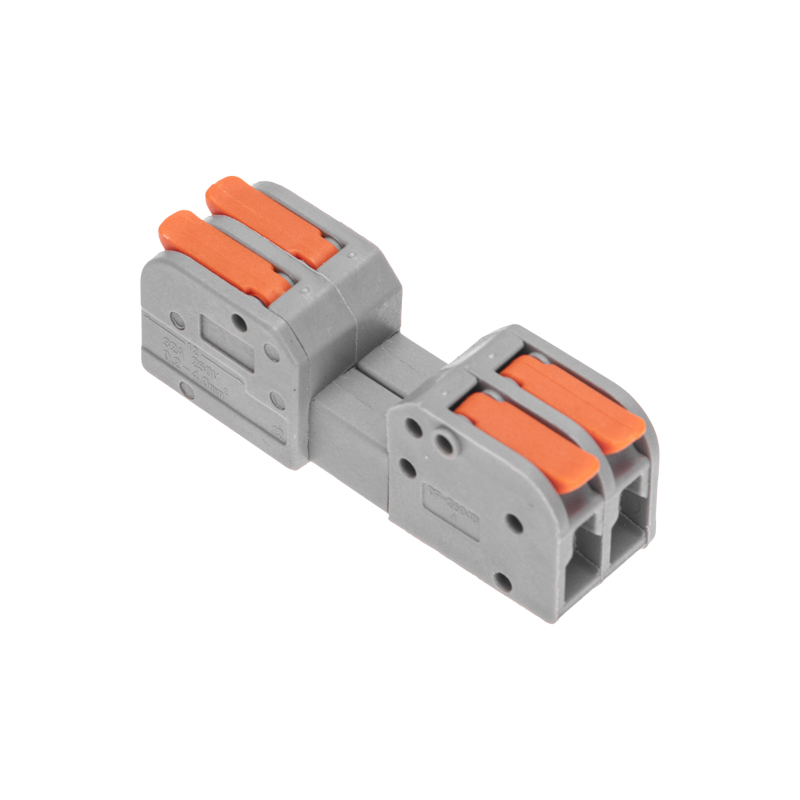

Клемма СМК 222-422R проходная разъемная 2 полюса серая 0,2-2,5/4мм² (50 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.5–2.5 мм кв.
Номин поперечное сечение2–4 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
С рычагомДа
ЦветСветло-серый
Описание и назначение

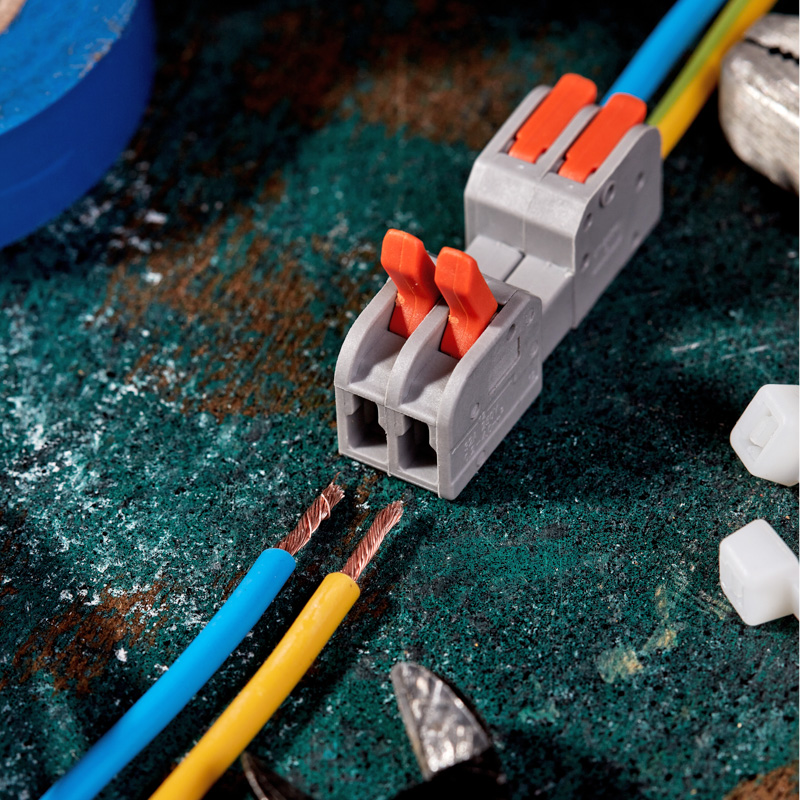

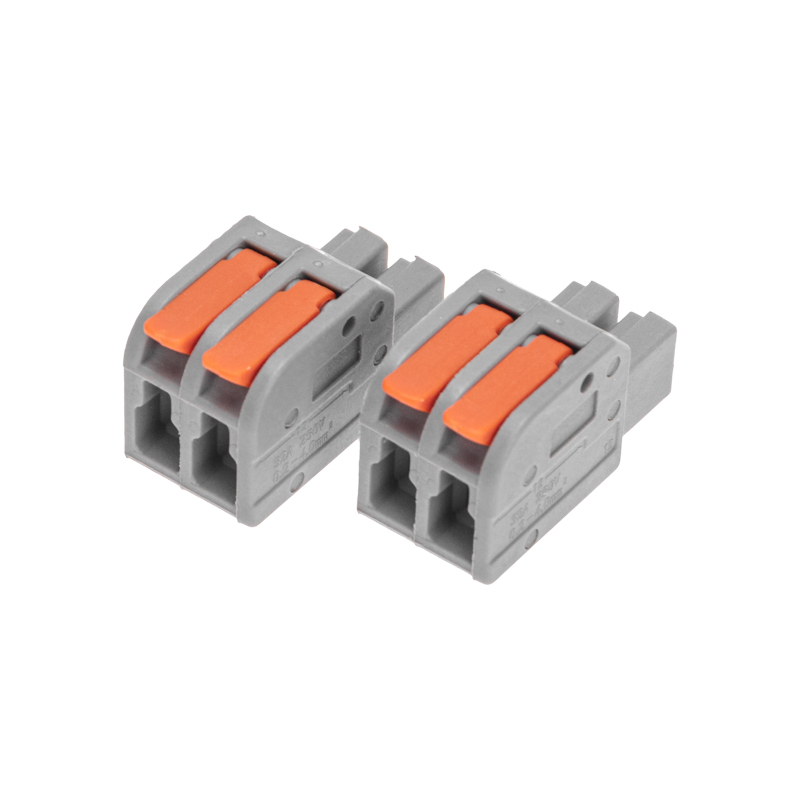

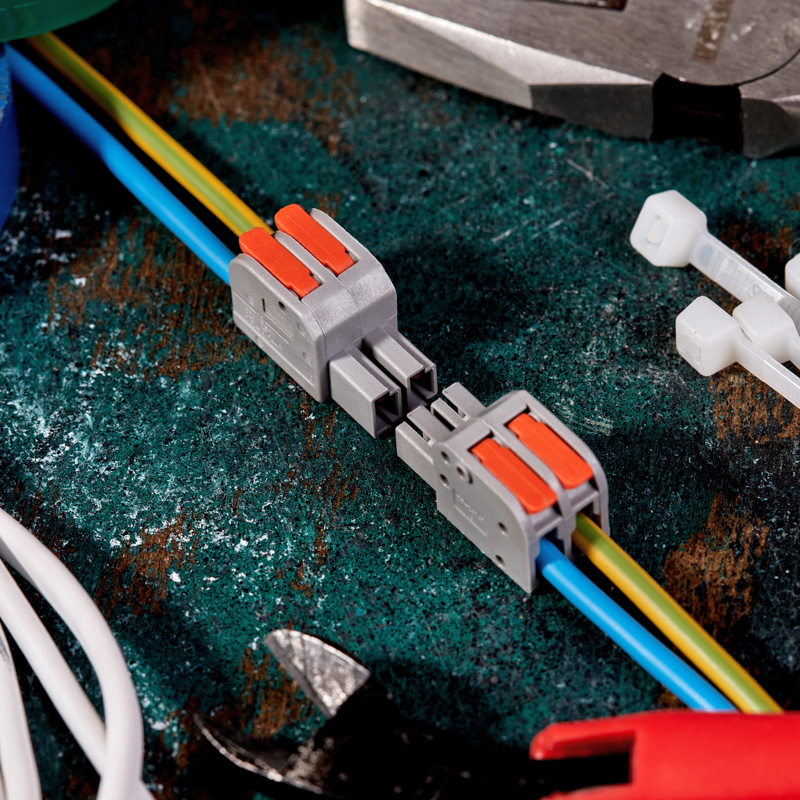

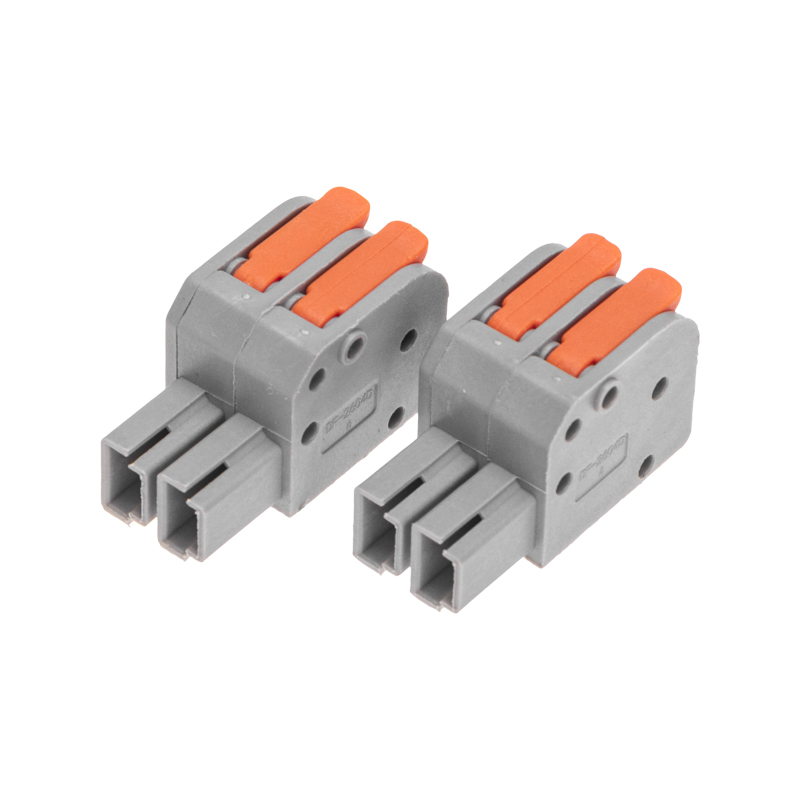

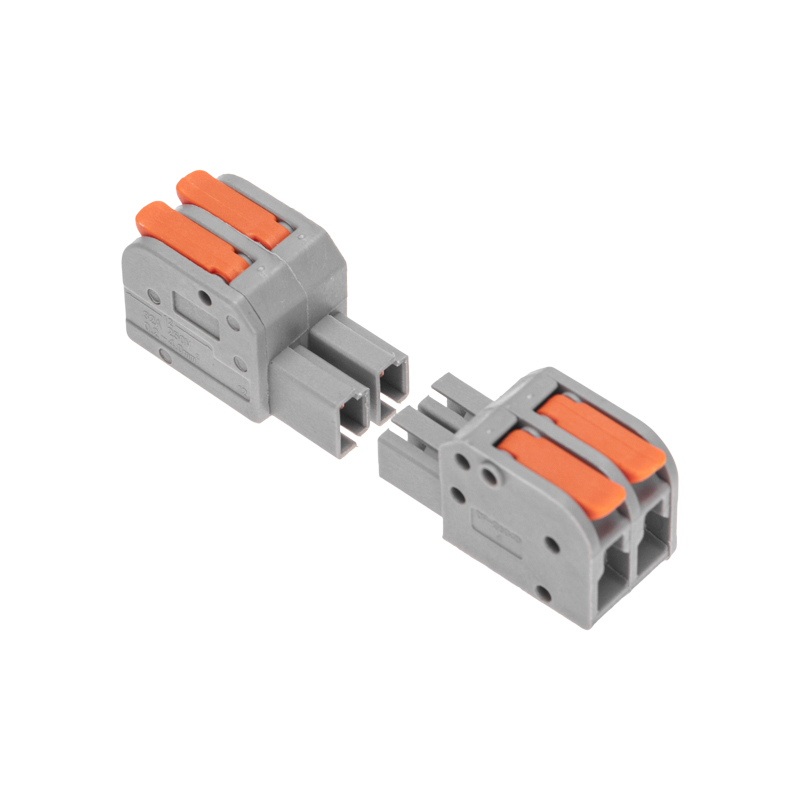

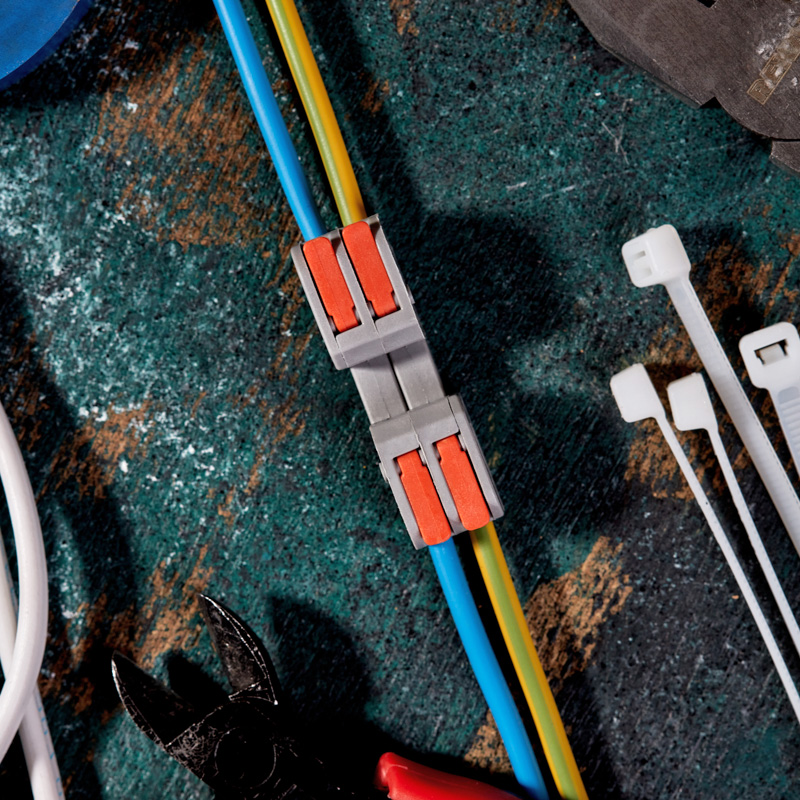

Многоразовая проходная клемма СМК REXANT с разъемным соединением предназначена для соединения медных одножильных и многожильных зачищенных проводников. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта.
Характеристики:
Материал: Полиамид 66
Количество полюсов: 2
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 250 В
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А
Поддерживаемое сечение: 4x0.2-4 мм² (одножильный провод), 4x0.5-2,5 мм² (многожильный провод)
Рабочая температура: –40...+85 °C
Длина зачистки изоляции: 10 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450 В |
| Количество полюсовEF001391 | 2 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 4 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Проходная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 4 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.5–2.5 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 2–4 мм кв. |
| Длина зачистки изоляцииданные поставщика | 10 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 45 × 13 × 13 | 0.009 | — | |
| Групповая упаковка спец упаковка кор (2 500 шт) | 2500 шт | 53.4 × 31.8 × 46.7 см | 23.538 | 0.079 | |
| Групповая упаковка спец упаковка упак (50 шт) | 50 шт | 14.4 × 9.7 × 8.2 см | 0.457 | 0.001 |
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 45 × 13 × 13
- Вес, кг
- 0.009
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (2 500 шт)
- В упаковке
- 2500 шт
- Габариты
- 53.4 × 31.8 × 46.7 см
- Вес, кг
- 23.538
- Объём, м³
- 0.079
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (50 шт)
- В упаковке
- 50 шт
- Габариты
- 14.4 × 9.7 × 8.2 см
- Вес, кг
- 0.457
- Объём, м³
- 0.001
- EAN / GTIN
