Изображение может отличаться от конкретного исполнения.
REXANT

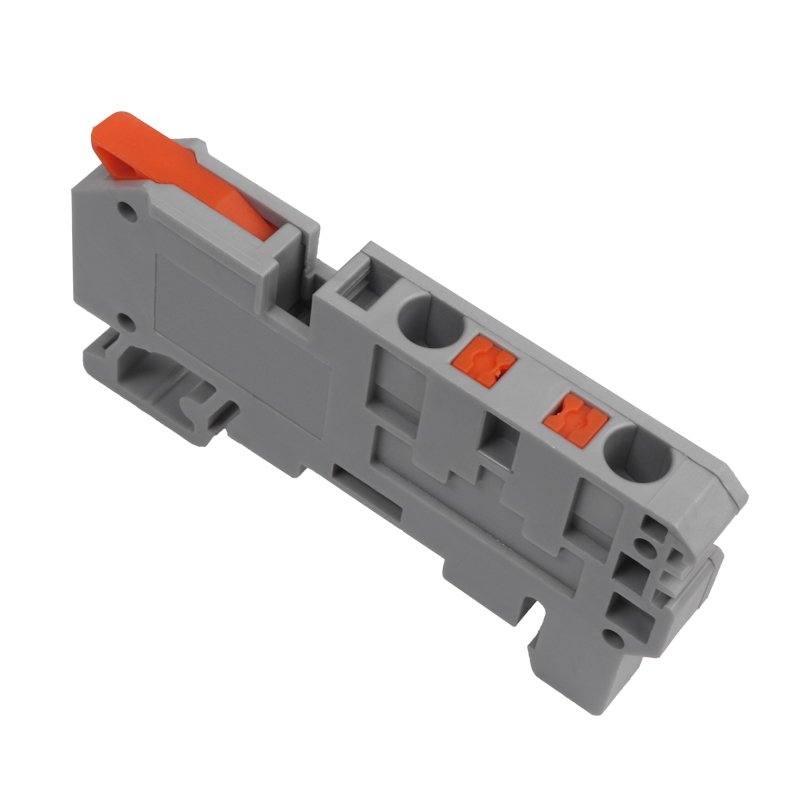

Клемма СМК 222-421-PT-4 3 вывода рычаг-пружина на DIN-рейку (0,5-4 мм²) серая (40 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.5–4 мм кв.
Номин поперечное сечение0.5–4 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
Подходит для гибкого кабеляДа
С рычагомДа
Описание и назначение
Многоразовые проходные однопроводные клеммы с креплением на DIN-рейку REXANT предназначены для соединения медных одножильных 2х0,5-4 мм2 и многожильных 2х0,2-2,5 мм2 зачищенных проводников тонкого сечения.
Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450 В |
| Количество полюсовEF001391 | 1 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 2 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Проходная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 2 |
| Подходит для гибкого кабеляEF005852 | Да |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.5–4 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 0.5–4 мм кв. |
| Высота изделияданные поставщика | 3 см |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Длина изделияданные поставщика | 6 см |
| Поперечное сечение (многожильный провод)данные поставщика | 0.5 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.5 - 4 мм² |
| Ширина изделияданные поставщика | 0.75 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 40 шт | — | 0.011 | — | |
| Групповая упаковка спец упаковка кор (2 000 шт) | 2000 шт | 59.4 × 21.7 × 36.3 см | 21.765 | 0.047 | |
| Групповая упаковка спец упаковка упак (40 шт) | 40 шт | 19.8 × 10.9 × 2.9 см | 0.417 | 0.001 |
-
Базовая единица шт
- В упаковке
- 40 шт
- Габариты
- —
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (2 000 шт)
- В упаковке
- 2000 шт
- Габариты
- 59.4 × 21.7 × 36.3 см
- Вес, кг
- 21.765
- Объём, м³
- 0.047
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (40 шт)
- В упаковке
- 40 шт
- Габариты
- 19.8 × 10.9 × 2.9 см
- Вес, кг
- 0.417
- Объём, м³
- 0.001
- EAN / GTIN
