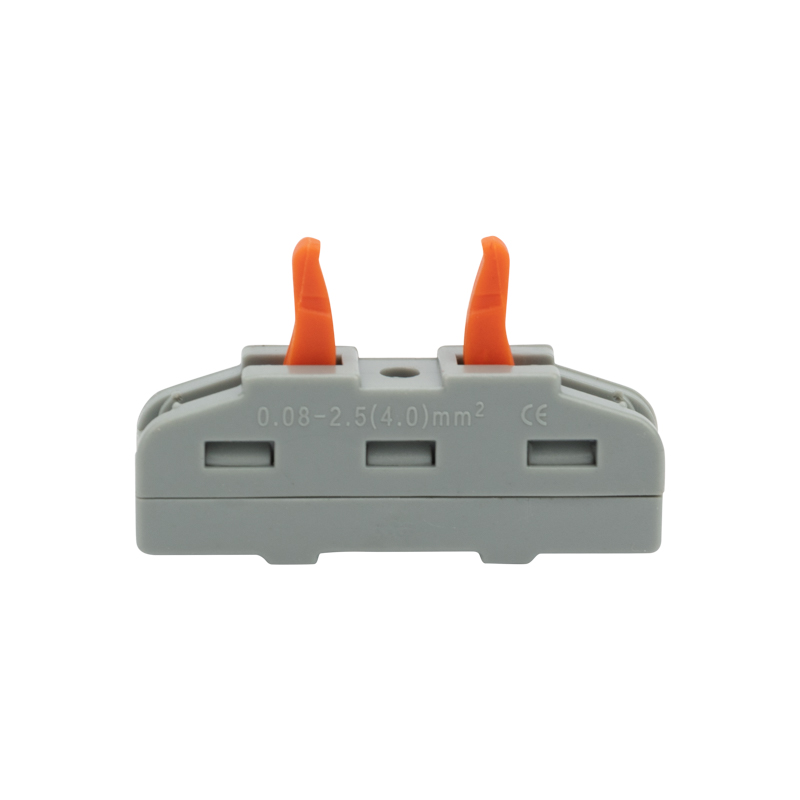

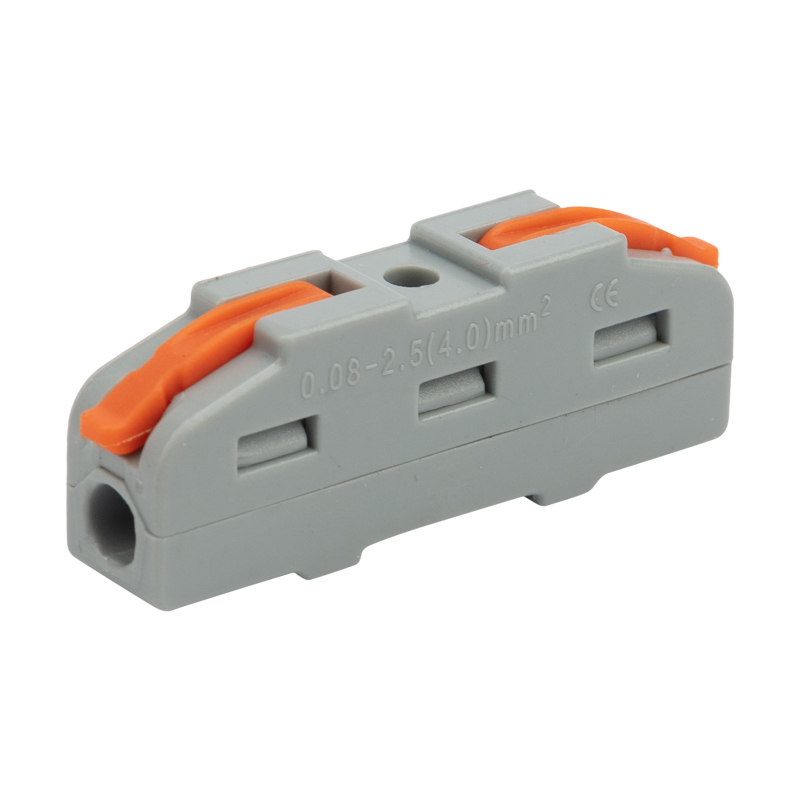

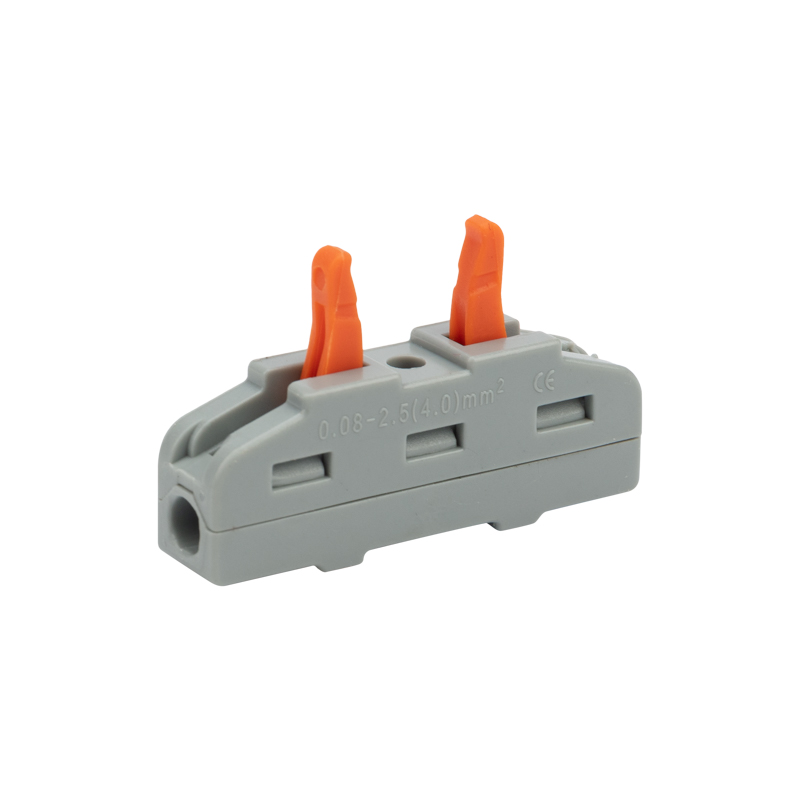

Клемма СМК 222-421 проходная 1 полюс (0,08-4 мм²), серая (50 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
С рычагомДа
ЦветСветло-серый
Количество подключаемых проводников2
Описание и назначение
Соединительная многоразовая однопроводная клемма предназначена для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Контакт осуществляется путем зажима проводника пластиной.
Специально разработанная конструкция предотвращает случайное размыкание контакта.
Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра.
Высококачественный пластиковый корпус эффективно изолирует контакт.
Данная клемма обладает следующими отличительными признаками:
Низкий перегрев при пропускании номинальных токов.
Возможность соединения/ответвления комбинаций алюминиевых и медных проводников.
Улучшенная токовая проводимость зажимов за счет увеличения объема используемого металла.
Технические характеристики:
Сечение многожильного провода, мм²: 0,08-4
Сечение одножильного жесткого провода, мм² : 0,08-2,5
Номинальный ток, А: 32
Номинальное рабочее напряжение, В: 400
Тип соединения: фиксатор/защелка
Количество вводов: 1
Степень пылевлагозащиты: IP20
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 1 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 2 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Проходная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 2 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |

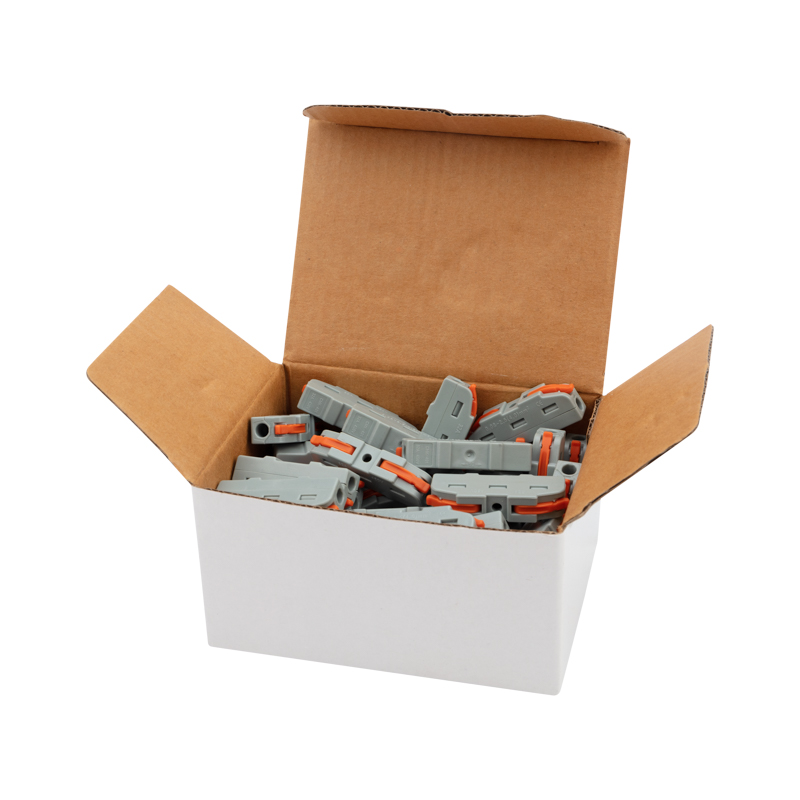

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 44 × 33 × 26 | 0.005 | — | |
| Групповая упаковка спец упаковка упак (500 шт) | 500 шт | — | — | — | |
| Групповая упаковка упак (50 шт) | 50 шт | 10.7 × 8.5 × 6 см | 0.261 | 0.001 | |
| Групповая упаковка кор (2 500 шт) | 2500 шт. | — | — | — | |
| Групповая упаковка кор (3 000 шт) | 3000 шт | 44.7 × 34.8 × 25.9 см | 16.246 | 0.04 |
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 44 × 33 × 26
- Вес, кг
- 0.005
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (500 шт)
- В упаковке
- 500 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт
- Габариты
- 10.7 × 8.5 × 6 см
- Вес, кг
- 0.261
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (2 500 шт)
- В упаковке
- 2500 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (3 000 шт)
- В упаковке
- 3000 шт
- Габариты
- 44.7 × 34.8 × 25.9 см
- Вес, кг
- 16.246
- Объём, м³
- 0.04
- EAN / GTIN
