Экспресс-клемма с пастой REXANT СМК 2273-248, 8-проводная 0.5-2.5 мм², прозрачная, блистер (6 шт./уп.)
SDS_Group · артикул 07-5230-6
Изображение может отличаться от конкретного исполнения.
WAGO
2273-248 Экcпресс-клемма с пастой, 8-проводная до 2,5 мм², (6 шт/уп) WAGO
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток24 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.5–3 мм кв.
Номин поперечное сечение0.5–2.5 мм кв.
Подходит для жёсткого кабеляДа
ЦветПрозрачный (светопрониц.)
Количество подключаемых проводников8
Количество полюсов1
Описание и назначение

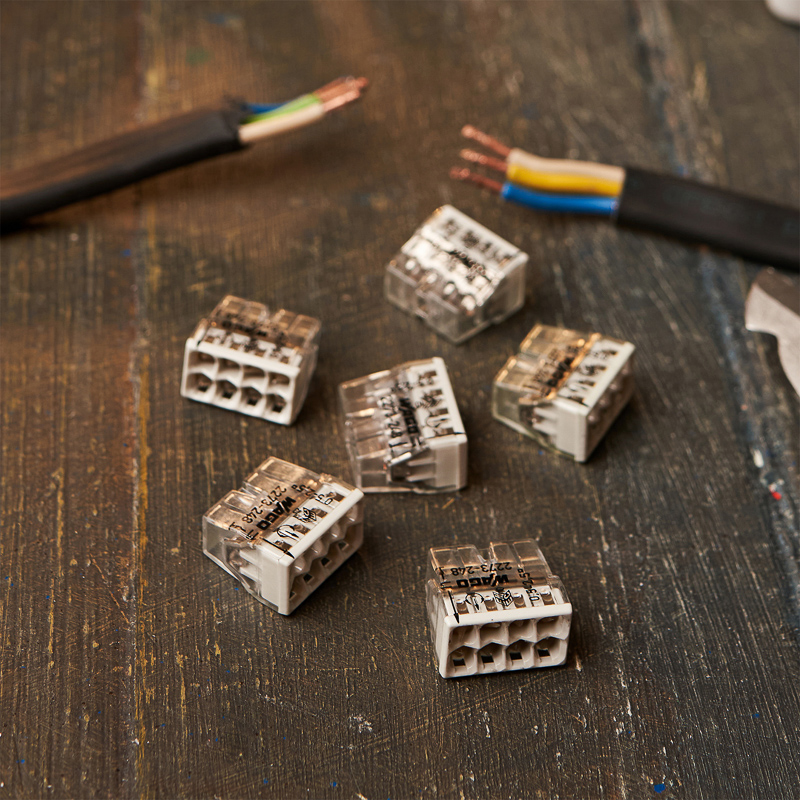

Электромонтажные экспресс-клемы WAGO 2273-248 позволят безопасно и быстро соединить 8 проводов между собой (алюминиевые и медные как одножильные, так и многожильные). Достаточно просто вставить жилу кабеля или провода в клемму и самозажимной контакт надежно зафиксирует соединение. Диаметр соединяемых проводов должен составлять в сечении от 0,5 до 2,5 мм2. Номинальный ток 24А; Номинальное напряжение 450В. Удобные тестовые гнезда, прозрачный корпус для визуального контроля и смотровое окно для проверки защиты от касаний делают работу более безопасной. Наличие пасты обеспечивает надёжную изоляцию контакта
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 24 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 1 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 24 А |
Материалы и конструкция 5
| ЦветEF000007 | Прозрачный (светопрониц.) |
|---|---|
| Количество подключаемых проводниковEF000584 | 8 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Нет |
Монтаж и подключение 2
| С контактной пастойданные поставщика | true |
|---|---|
| С контактной пастойданные поставщика | true |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Экcпресс-клемма |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 8 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Нет |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.5–3 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 0.5–2.5 мм кв. |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (одножильный провод)данные поставщика | 0.5 - 2.5 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица упак (1 упак) | 1 упак | 102 × 78 × 20 | 0.03 | — |
-
Базовая единица упак (1 упак)
- В упаковке
- 1 упак
- Габариты
- 102 × 78 × 20
- Вес, кг
- 0.03
- Объём, м³
- —
- EAN / GTIN
