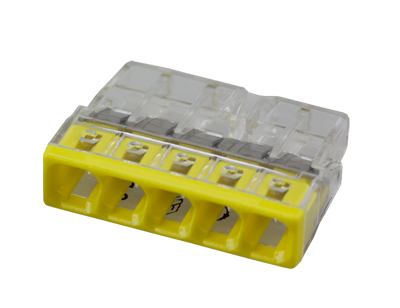

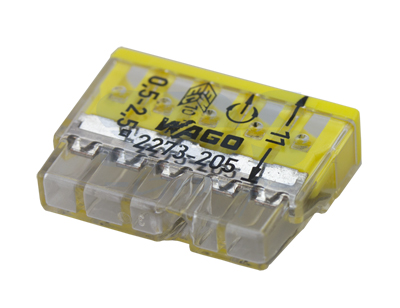

2273-205 Экcпресс-клемма, 5-проводная до 2,5 мм², (6 шт/уп) WAGO
SDS_Group · артикул 07-5134-06
Изображение может отличаться от конкретного исполнения.
WAGO
2273-205 Экспресс-клемма 5-проводная до 2,5 мм², (100 шт./уп.) WAGO
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток24 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.5–3 мм кв.
Номин поперечное сечение0.5–2.5 мм кв.
Подходит для жёсткого кабеляДа
ЦветПрозрачный (светопрониц.)
Количество подключаемых проводников5
Количество полюсов1
Описание и назначение
Клеммы предназначены для соединения для подключения одножильных/многожильных медных проводников (до 3-го класса гибкости). Сечение соединяемых одножильных проводов 0.5-2.5 мм², с помощью плоско-пружинного зажима.
Номинальное напряжение: 450 В
Номинальное импульсное напряжение: 4 kВ
Номинальный ток: 24 А
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 24 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 1 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 24 А |
Материалы и конструкция 5
| ЦветEF000007 | Прозрачный (светопрониц.) |
|---|---|
| Количество подключаемых проводниковEF000584 | 5 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Нет |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Экcпресс-клемма |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 5 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Нет |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.5–3 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 0.5–2.5 мм кв. |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (одножильный провод)данные поставщика | 0.5 - 2.5 мм² |

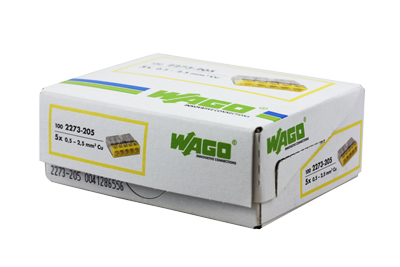

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 11 × 23 × 6 | 0.002 | — | |
| Групповая упаковка спец упаковка кор (1 600 шт) | 1600 шт | — | — | — | |
| Групповая упаковка кор (200 шт) | 200 шт | — | — | — | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 10.8 × 8.5 × 4.3 | 0.186 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 11 × 23 × 6
- Вес, кг
- 0.002
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (1 600 шт)
- В упаковке
- 1600 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (200 шт)
- В упаковке
- 200 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 10.8 × 8.5 × 4.3
- Вес, кг
- 0.186
- Объём, м³
- —
- EAN / GTIN
