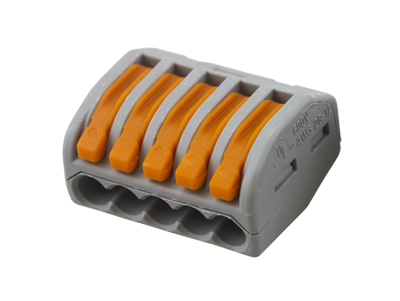

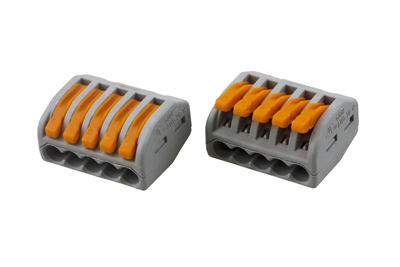

222-415 Универсальная клемма, 5-проводная, серая (0,08-2,5/4 мм²) (40 шт/уп) WAGO
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Номин поперечное сечение0.08–2.5 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
Подходит для гибкого кабеляДа
С рычагомДа
Описание и назначение
Клемма 5-ти контактная с нажимным рычагом для медных одножильных и многожильных проводников сечением 0,08 – 4 мм2.
Рабочее напряжение 380 В, ток 32 А.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 1 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 5 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Универсальная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 5 |
| Подходит для гибкого кабеляEF005852 | Да |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 0.08–2.5 мм кв. |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.08 - 4 мм² |

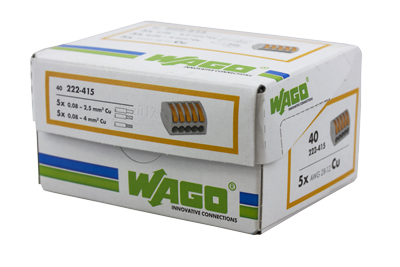

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 40 шт | 26 × 14 × 21 | 0.007 | — | |
| Групповая упаковка спец упаковка кор (7 200 шт) | 7200 шт | — | — | — | |
| Групповая упаковка упак (25 шт) | 25 шт | — | — | — | |
| Групповая упаковка упак. (40 шт.) | 40 шт | 11.3 × 8.6 × 6 см | 0.297 | 0.001 |
-
Базовая единица шт
- В упаковке
- 40 шт
- Габариты
- 26 × 14 × 21
- Вес, кг
- 0.007
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (7 200 шт)
- В упаковке
- 7200 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (25 шт)
- В упаковке
- 25 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (40 шт.)
- В упаковке
- 40 шт
- Габариты
- 11.3 × 8.6 × 6 см
- Вес, кг
- 0.297
- Объём, м³
- 0.001
- EAN / GTIN
