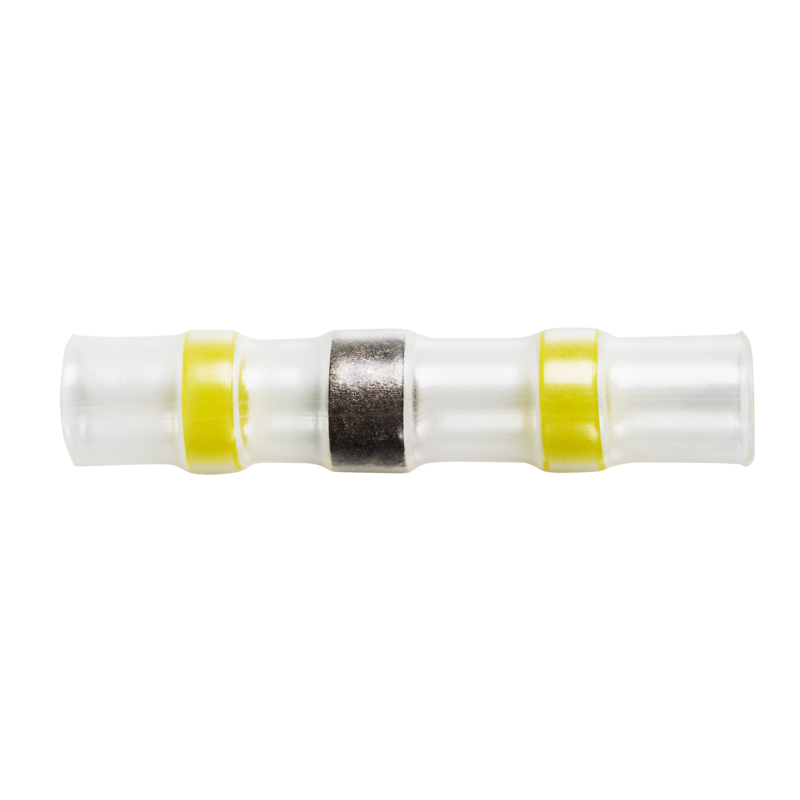

Гильза кабельная изолированная ПК-т 6.0 термоусаживаемая под пайку L-40 мм 4.0-6.0 мм² желтая REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000466
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. поперечное сечение (диапазон)4–6 мм кв.
ЦветЖелтый
Классификация по AWG (Американская классификация проводов)12–10
Степень защиты (IP)IP67
Описание и назначение
Соединитель термоусаживаемый под пайку (L-40 мм) 4.0-6.0 мм² желтый REXANT предназначен для соединения медных многопроволочных проводов внахлест или встык методом термообработки.
Нестандартный метод соединения проводов обусловлен особым конструктивным строением:
- для обеспечения визуального контроля процесса монтажа применяется прозрачный материал изоляции;
- в середине соединителя располагается гильза из низкотемпературного припоя оловянно-свинцовой группы;
- с обеих сторон на внутренней поверхности термоусаживаемой трубки располагаются клеевые полосы, обеспечивающие герметичность соединения после усадки.
Для качественного соединения необходимо использовать флюс.
Основные характеристики:
Сечение применяемых медных многопроволочных проводов: 4.0-6.0 мм²
Длина соединителя: 40 мм
Допустимое предельное напряжение: 690 В
Термостойкость изоляционного материала: 125 °C
Влагозащита: IP67
Материал изоляции: сшитый полиэтилен, без галогенов
Цвет термоплавких клеевых полосок: желтый
Для достижения наилучшего результата необходимо осуществлять прогрев кольца припоя равномерно со всех сторон до расплавления вокруг контактного соединения жил проводов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты (IP)EF005474 | IP67 |
|---|
Материалы и конструкция 4
| ЦветEF000007 | Желтый |
|---|---|
| Материал изолятораданные поставщика | Усаживаемая изоляция из полиэтилена (PE) |
| Материал контактной частиданные поставщика | Оловянно-свинцовый |
| Термоусадочная изоляцияданные поставщика | true |
Классификация и назначение 3
| Классификация по AWG (Американская классификация проводов)EF004498 | 12–10 |
|---|---|
| Применениеданные поставщика | Соединение проводов |
| Серияданные поставщика | Гильза кабельная |
Размеры и упаковка
Изделие
| Номин. поперечное сечение (диапазон)EF005124 | 4–6 мм кв. |
|---|---|
| Длина изделияданные поставщика | 4 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 40 × 6 × 6 | 0.001 | — | |
| Групповая упаковка кор. (10 000 шт) | 10000 шт | 42 × 31 × 49 см | 9 | 0.064 | |
| Групповая упаковка упак (100 шт) | 100 шт | 15.7 × 12.1 × 4.1 см | 0.311 | 0.001 | |
| Групповая упаковка упак. (10 шт) | 10 шт | 9 × 7.2 × 2.4 | 0.012 | — |
