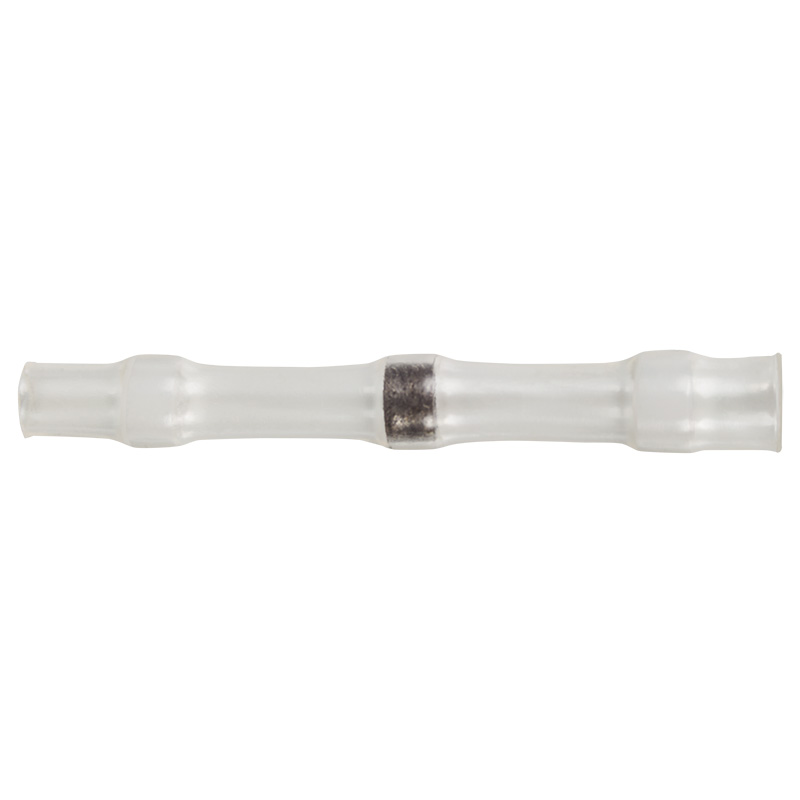

Гильза кабельная изолированная ПК-т 0.34 термоусаживаемая под пайку L-26 мм 0.25-0.34 мм² белая REXANT

Изображение может отличаться от конкретного исполнения.

REXANT

Гильза кабельная изолированная ПК-т 0.34 термоусаживаемая под пайку L-26 мм 0.25-0.34 мм² белая REXANT

Артикул: 08-0751 ETIM-класс: EC000466 EAN: 2000604434438 EAN: 2000604434926 Обновлено: 09.08.2026
ИсточникКаталог SDS_Group
КлассификацияEC000466
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин. поперечное сечение (диапазон)0.25–0.34 мм кв.
ЦветБелый
Классификация по AWG (Американская классификация проводов)23–22
Степень защиты (IP)IP67

Описание и назначение

Соединитель термоусаживаемый под пайку (L-26 мм) 0.25-0.34 мм² белый REXANT предназначен для соединения медных многопроволочных проводов внахлест или встык методом термообработки.
Нестандартный метод соединения проводов обусловлен особым конструктивным строением:
- для обеспечения визуального контроля процесса монтажа применяется прозрачный материал изоляции;
- в середине соединителя располагается гильза из низкотемпературного припоя оловянно-свинцовой группы;
- с обеих сторон на внутренней поверхности термоусаживаемой трубки располагаются клеевые полосы, обеспечивающие герметичность соединения после усадки.
Для качественного соединения необходимо использовать флюс.

Основные характеристики:
Сечение применяемых медных многопроволочных проводов: 0.25-0.34 мм²
Длина соединителя: 26 мм
Допустимое предельное напряжение: 690 В
Термостойкость изоляционного материала: 125 °C
Влагозащита: IP67
Материал изоляции: сшитый полиэтилен, без галогенов
Цвет термоплавких клеевых полосок: белый

Для достижения наилучшего результата необходимо осуществлять прогрев кольца припоя равномерно со всех сторон до расплавления вокруг контактного соединения жил проводов.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты (IP)EF005474 IP67

Материалы и конструкция 4

ЦветEF000007 Белый
Материал изолятораданные поставщика Усаживаемая изоляция из полиэтилена (PE)
Материал контактной частиданные поставщика Оловянно-свинцовый
Термоусадочная изоляцияданные поставщика true

Классификация и назначение 3

Классификация по AWG (Американская классификация проводов)EF004498 23–22
Применениеданные поставщика Соединение проводов
Серияданные поставщика Гильза кабельная

Размеры и упаковка

Изделие

Номин. поперечное сечение (диапазон)EF005124 0.25–0.34 мм кв.
Длина изделияданные поставщика 2.6 см

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN

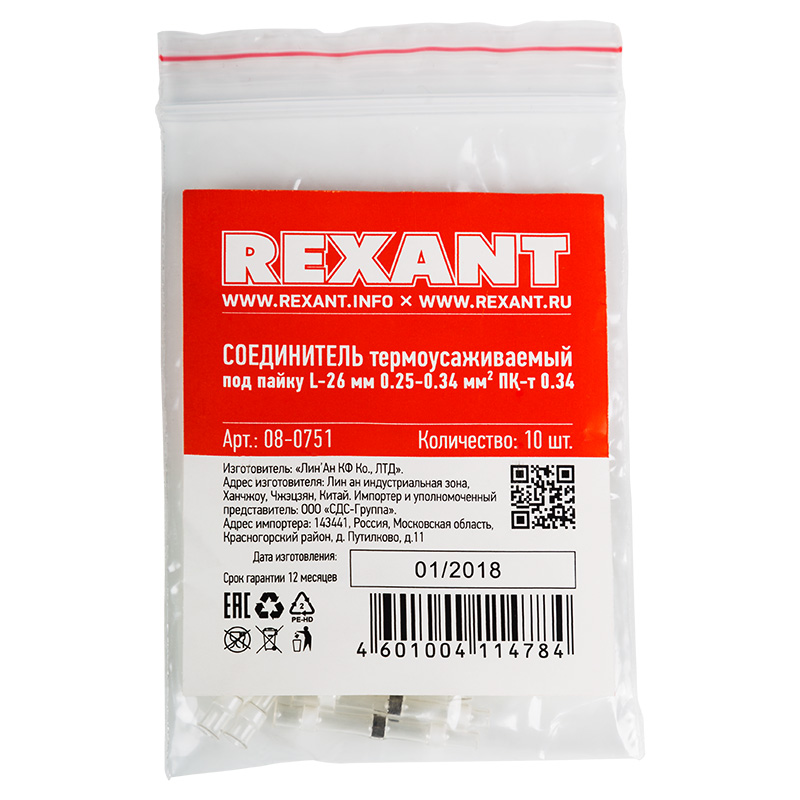

Базовая единица шт 10 шт 26 × 3 × 3 — — 4601004114784
Групповая упаковка спец упаковка упак (100 шт) 100 шт 21.4 × 15.9 × 2.7 см 0.044 0.001 2000604434438
Групповая упаковка кор (10 000 шт) 10000 шт 43 × 41.1 × 27.2 см 4.239 0.048 2000604434926
Групповая упаковка упак. (10 шт) 10 шт 13.5 × 10.4 × 1.7 0.012 — 4601004114784
