Соединительная гильза L-29мм, 25мм² (ГМЛ (DIN) 25) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение25–25 мм кв.
Модель или исполнениеDIN-исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
МатериалМедь
Форма гильзы или муфтыДлинная
Для полностью защищенных соединенийНет
Описание и назначение
Соединительная гильза предназначена для качественного и быстрого соединения проводов между собой. Используется для соединения многожильных медных проводов соответствующего диаметра при монтаже мобильных электрических контактных соединений на подвижном составе (в автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, радио- или климатическое оборудование).
Применение гильзы упрощает стыковку проводов, улучшает механическую прочность соединения на разрыв и обеспечивает максимально надежный контакт с кабельной жилой.

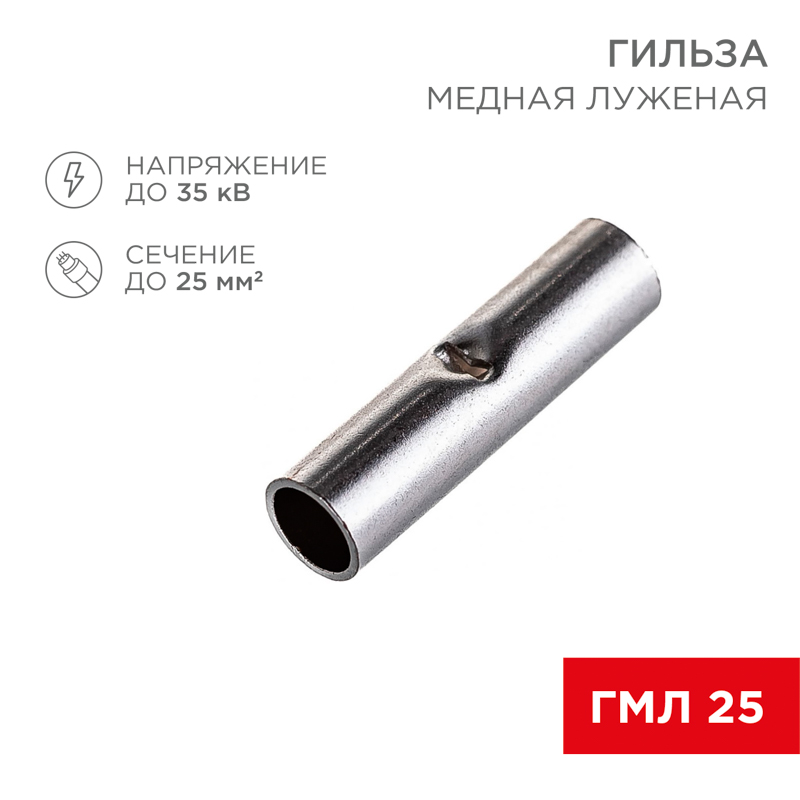

Соединительная гильза представляет собой цельнотянутую латунную трубку (контактная часть) с поверхностным электролитическим лужением, которая имеет посередине ограничительную высечку для равномерного заведения проводов с обеих сторон.
Обжатие производится путем механической деформации специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) после заведения жил.
Сечение применяемого провода: 25 мм².

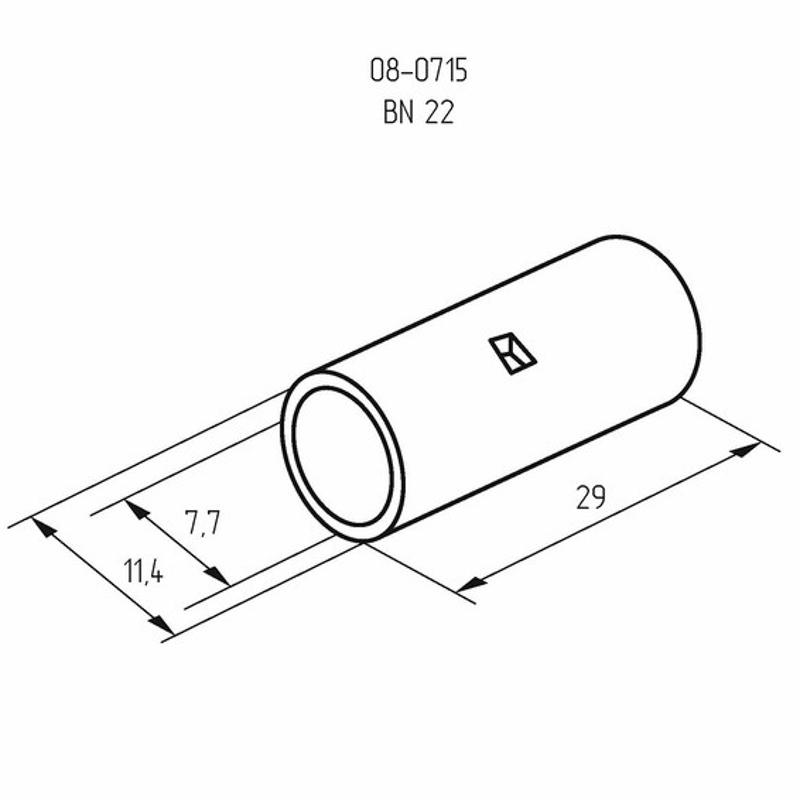

Длина гильзы: 29 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Форма гильзы или муфтыEF007866 | Длинная |
|---|
Материалы и конструкция 8
| Модель или исполнениеEF000010 | DIN-исполнение |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| ИзоляцияEF000155 | Нет (без) |
| Цвет изоляцииEF001715 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильного кабеляEF007804 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Да |
| Походит для многожильного кабеляEF007818 | Нет |
Классификация и назначение 1
| Тип соединенияEF000064 | Стыковый соединитель |
|---|
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 25–25 мм кв. |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 120 × 25 × 150 | 0.01 | — | |
| Групповая упаковка упак. (100 шт.) | 100 шт | — | — | — | |
| Групповая упаковка кор. (2 400 шт.) | 2400 шт | 37 × 16.5 × 38 см | 17 | 0.023 | |
| Групповая упаковка кор. (800 шт) | 800 шт | 37.5 × 25.8 × 10.3 см | 7.756 | 0.01 | |
| Групповая упаковка упак. (50 шт.) | 50 шт | 11.8 × 11.2 × 3.3 | 0.45 | — |
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 120 × 25 × 150
- Вес, кг
- 0.01
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (2 400 шт.)
- В упаковке
- 2400 шт
- Габариты
- 37 × 16.5 × 38 см
- Вес, кг
- 17
- Объём, м³
- 0.023
- EAN / GTIN
-
Групповая упаковка кор. (800 шт)
- В упаковке
- 800 шт
- Габариты
- 37.5 × 25.8 × 10.3 см
- Вес, кг
- 7.756
- Объём, м³
- 0.01
- EAN / GTIN
-
Групповая упаковка упак. (50 шт.)
- В упаковке
- 50 шт
- Габариты
- 11.8 × 11.2 × 3.3
- Вес, кг
- 0.45
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 1; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
