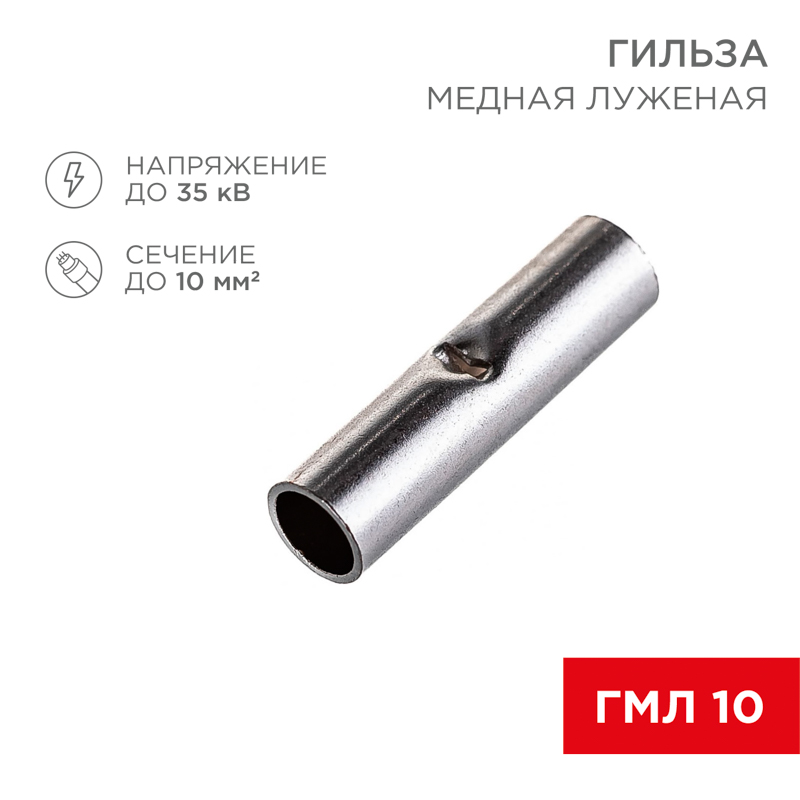

Соединительная гильза L-21мм, 10мм² (ГМЛ (DIN) 10) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 08-0713.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение10 мм кв.
Модель или исполнениеDIN-исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
МатериалМедь
Замены и аналоги
Все варианты: 6
Рекомендовано производителем
Соединительная гильза L-15мм, 4-6мм² (ГМЛ (DIN) 6) REXANT
REXANT · артикул 08-0742
Техподбор · похожий по характеристикам · совпадение 92%
Соединительная гильза L-15мм, 0,5-1,5мм² (ГМЛ (DIN) 1,5 / BN1.25, в упак. 10 шт. REXANT
REXANT · артикул 06-0429-A
Описание и назначение
Соединительная гильза предназначена для качественного и быстрого соединения проводов между собой. Используется для соединения многожильных медных проводов соответствующего диаметра при монтаже мобильных электрических контактных соединений на подвижном составе (в автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, радио- или климатическое оборудование).
Применение гильзы упрощает стыковку проводов, улучшает механическую прочность соединения на разрыв и обеспечивает максимально надежный контакт с кабельной жилой.
Соединительная гильза представляет собой цельнотянутую латунную трубку (контактная часть) с поверхностным электролитическим лужением, которая имеет посередине ограничительную высечку для равномерного заведения проводов с обеих сторон.
Обжатие производится путем механической деформации специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) после заведения жил.
Сечение применяемого провода: 10 мм².
Длина гильзы: 21 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001059.
Условия эксплуатации и безопасность 1
| Форма гильзы или муфты | Длинная |
|---|
Материалы и конструкция 8
| Модель или исполнение | DIN-исполнение |
|---|---|
| Защитное покрытие поверхности | Лужёный (-ая) |
| Изоляция | Нет (без) |
| Цвет изоляции | Нет (без) |
| Материал | Медь |
| Подходит для тонкожильного кабеля | Нет |
| Подходит для кабеля с сплошными жилами | Да |
| Походит для многожильного кабеля | Нет |
Классификация и назначение 1
| Тип соединения | Стыковый соединитель |
|---|
Прочие характеристики 1
| Для полностью защищенных соединений | Нет |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечение | 10 мм кв. |
|---|

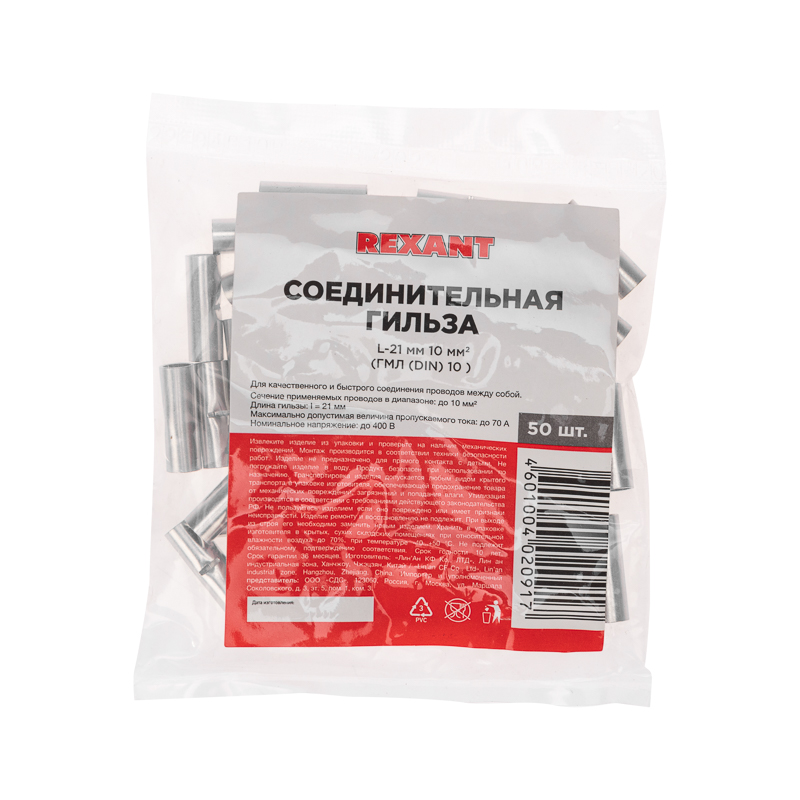

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 80 × 15 × 120 | 0.003 | — | |
| Групповая упаковка кор (10 000 шт) | 10000 шт | 42 × 19 × 26 см | 26.5 | 0.021 | |
| Групповая упаковка кор (500 шт) | 500 шт | 22.4 × 19.5 × 6.8 см | 1.318 | 0.003 | |
| Групповая упаковка упак. (50 шт.) | 50 шт | 11 × 8.6 × 2 | 0.131 | — |
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 80 × 15 × 120
- Вес, кг
- 0.003
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (10 000 шт)
- В упаковке
- 10000 шт
- Габариты
- 42 × 19 × 26 см
- Вес, кг
- 26.5
- Объём, м³
- 0.021
- EAN / GTIN
-
Групповая упаковка кор (500 шт)
- В упаковке
- 500 шт
- Габариты
- 22.4 × 19.5 × 6.8 см
- Вес, кг
- 1.318
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка упак. (50 шт.)
- В упаковке
- 50 шт
- Габариты
- 11 × 8.6 × 2
- Вес, кг
- 0.131
- Объём, м³
- —
- EAN / GTIN
