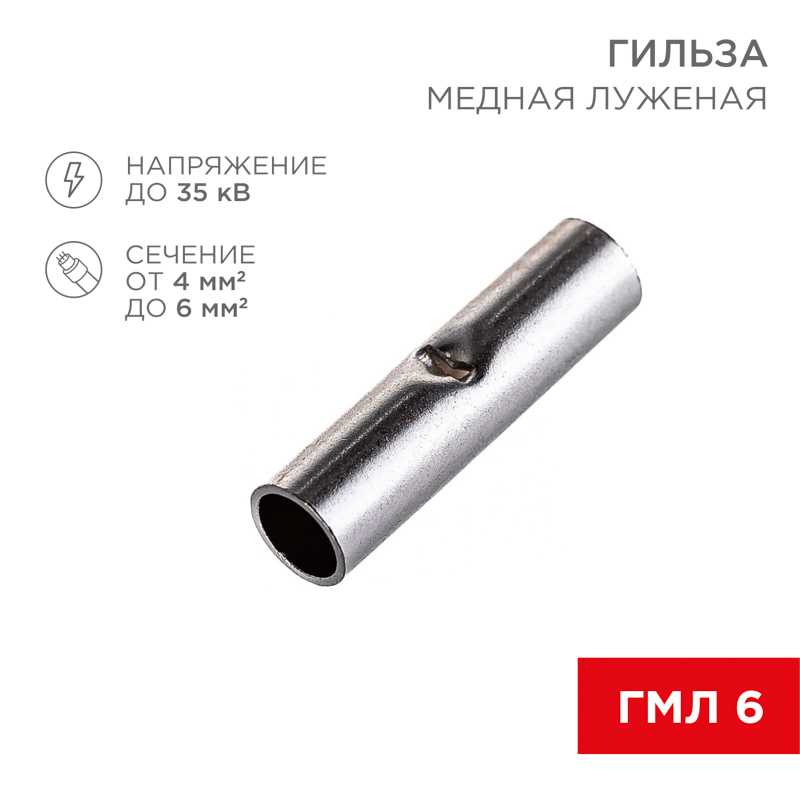

Соединительная гильза L-15мм, 4-6мм² (ГМЛ (DIN) 6) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток34 А
Номин поперечное сечение4–6 мм кв.
Модель или исполнениеСтандартное исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
Диапазон напряженияДо 35 кВ
МатериалМедь
Описание и назначение
Соединительная гильза предназначена для качественного и быстрого соединения проводов между собой. Используется для соединения многожильных медных проводов соответствующего диаметра при монтаже мобильных электрических контактных соединений на подвижном составе (в автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, радио- или климатическое оборудование).
Применение гильзы упрощает стыковку проводов, улучшает механическую прочность соединения на разрыв и обеспечивает максимально надежный контакт с кабельной жилой.
Соединительная гильза представляет собой цельнотянутую латунную трубку (контактная часть) с поверхностным электролитическим лужением, которая имеет посередине ограничительную высечку для равномерного заведения проводов с обеих сторон.
Обжатие производится путем механической деформации специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) после заведения жил.
Сечение применяемых проводов в диапазоне: 4-6 мм².
Длина гильзы: 15 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Маслостойкая уплотняющая/центрующая полосаEF001342 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -60–80 |
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы или муфтыEF007866 | Длинная |
Электрические и световые параметры 2
| Номин. токEF000001 | 34 А |
|---|---|
| Диапазон напряженияEF001711 | До 35 кВ |
Материалы и конструкция 11
| Модель или исполнениеEF000010 | Стандартное исполнение |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| ИзоляцияEF000155 | Нет (без) |
| Цвет изоляцииEF001715 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильного кабеляEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Да |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Да |
| Походит для многожильного кабеляEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Да |
Классификация и назначение 4
| Тип соединенияEF000064 | Стыковый соединитель |
|---|---|
| Тип соединенияEF001723 | Стыковый соединитель |
| Применениеданные поставщика | Соединение проводов |
| Серияданные поставщика | Соединительная гильза |
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|

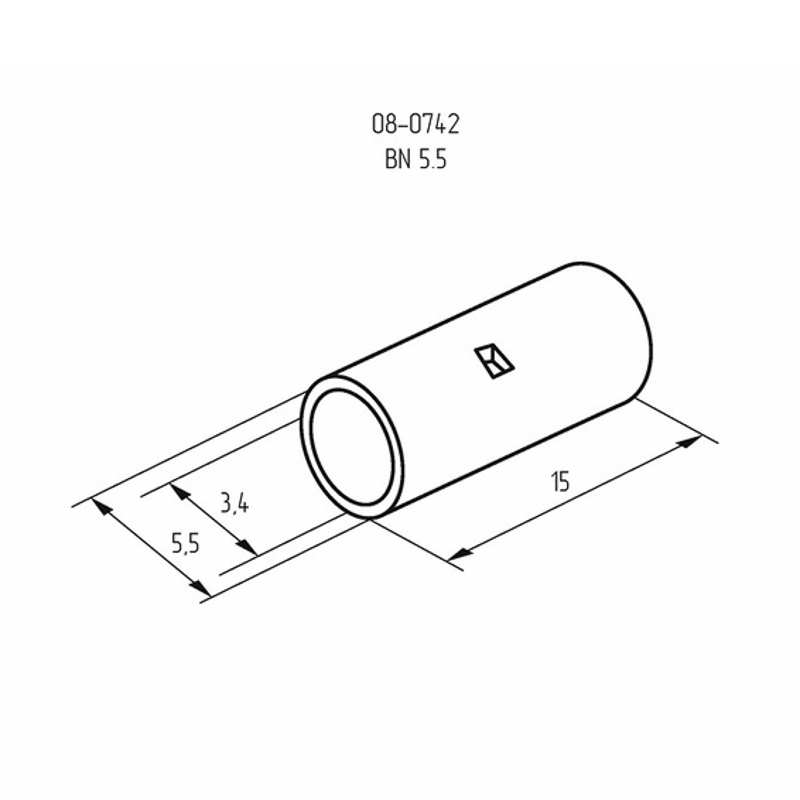

Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 4–6 мм кв. |
|---|---|
| Высота изделияданные поставщика | 0.55 см |
| Длина изделияданные поставщика | 1.5 см |
| Ширина изделияданные поставщика | 0.55 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 80 × 10 × 100 | 0.001 | — | |
| Групповая упаковка кор (20 000 шт) | 20000 шт | 41.7 × 38.2 × 15.9 см | 23.715 | 0.025 | |
| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 8.3 × 7.6 × 2.3 | 0.079 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 80 × 10 × 100
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (20 000 шт)
- В упаковке
- 20000 шт
- Габариты
- 41.7 × 38.2 × 15.9 см
- Вес, кг
- 23.715
- Объём, м³
- 0.025
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 8.3 × 7.6 × 2.3
- Вес, кг
- 0.079
- Объём, м³
- —
- EAN / GTIN
