Соединительная гильза L-15мм, 0,5-1,5мм² (ГМЛ (DIN) 1,5) REXANT
SDS_Group · артикул 08-0712
Изображение может отличаться от конкретного исполнения.
REXANT
Соединительная гильза L-15мм, 1,5-2,5мм² (ГМЛ (DIN) 2,5) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток19 А
Номин поперечное сечение1.5–2.5 мм кв.
Модель или исполнениеСтандартное исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
Диапазон напряженияДо 35 кВ
МатериалМедь
Описание и назначение

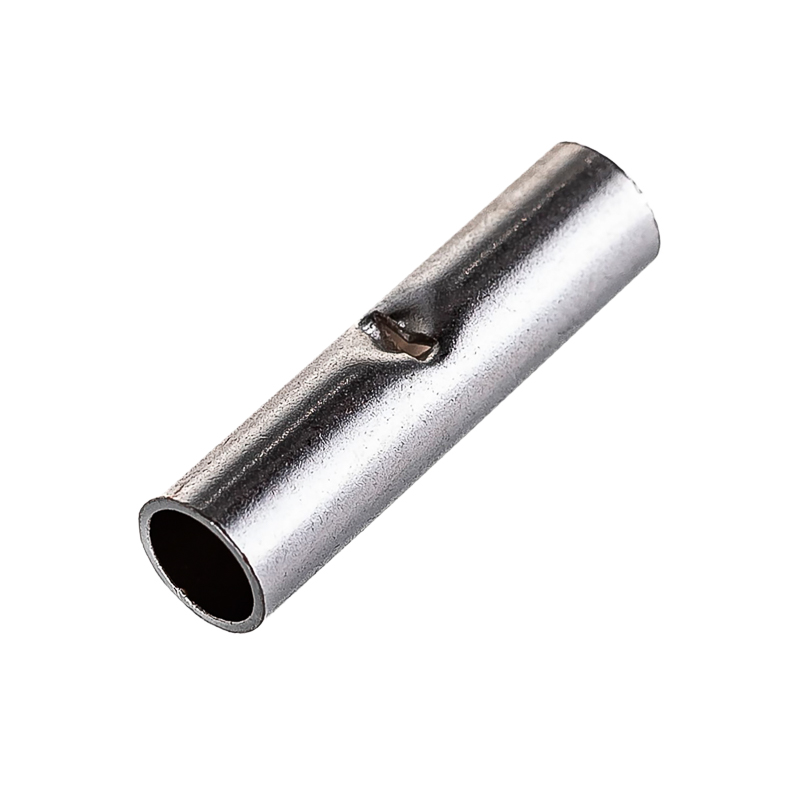

Соединительная гильза предназначена для качественного и быстрого соединения проводов между собой. Используется для соединения многожильных медных проводов соответствующего диаметра при монтаже мобильных электрических контактных соединений на подвижном составе (в автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, радио- или климатическое оборудование).
Применение гильзы упрощает стыковку проводов, улучшает механическую прочность соединения на разрыв и обеспечивает максимально надежный контакт с кабельной жилой.

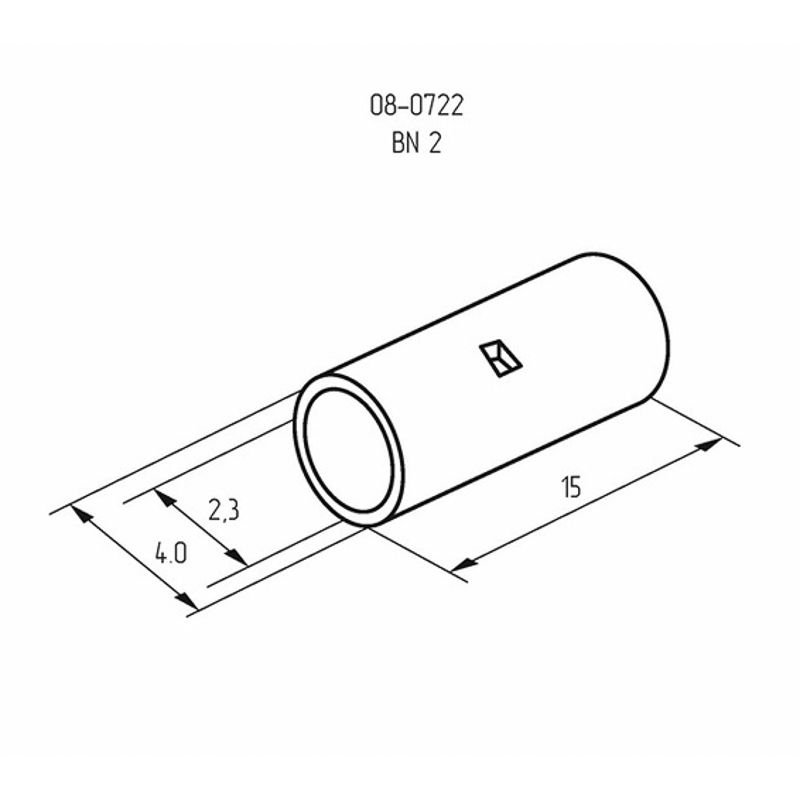

Соединительная гильза представляет собой цельнотянутую латунную трубку (контактная часть) с поверхностным электролитическим лужением, которая имеет посередине ограничительную высечку для равномерного заведения проводов с обеих сторон.
Обжатие производится путем механической деформации специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) после заведения жил.
Сечение применяемых проводов в диапазоне: 1,5-2,5 мм².
Длина гильзы: 15 мм.
