Соединительная гильза L-15мм, 0,5-1,5мм² (ГМЛ (DIN) 1,5) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 08-0712.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение0,5…1,5 мм кв.
Модель или исполнениеDIN-исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
МатериалМедь
Замены и аналоги
Все варианты: 4
Техподбор · похожий по характеристикам · совпадение 100%
Соединительная гильза L-15мм, 0,5-1,5мм² (ГМЛ (DIN) 1,5 / BN1.25, в упак. 10 шт. REXANT
REXANT · артикул 06-0429-A
Техподбор · похожий по характеристикам · совпадение 92%
Соединительная гильза L-15мм, 4-6мм² (ГМЛ (DIN) 6) REXANT
REXANT · артикул 08-0742
Описание и назначение
Соединительная гильза предназначена для качественного и быстрого соединения проводов между собой. Используется для соединения многожильных медных проводов соответствующего диаметра при монтаже мобильных электрических контактных соединений на подвижном составе (в автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, радио- или климатическое оборудование).
Применение гильзы упрощает стыковку проводов, улучшает механическую прочность соединения на разрыв и обеспечивает максимально надежный контакт с кабельной жилой.

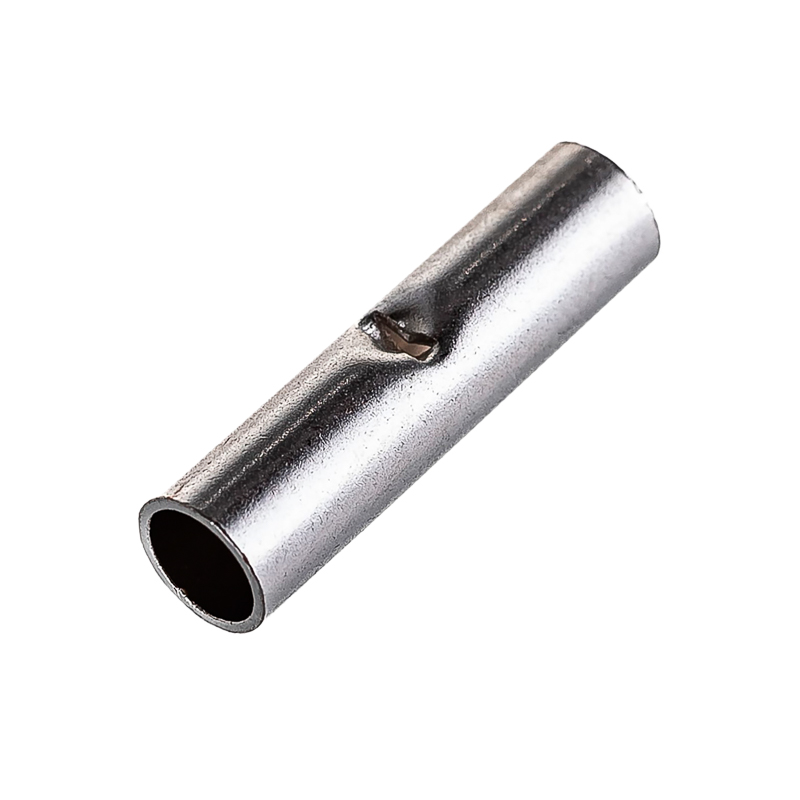

Соединительная гильза представляет собой цельнотянутую латунную трубку (контактная часть) с поверхностным электролитическим лужением, которая имеет посередине ограничительную высечку для равномерного заведения проводов с обеих сторон.
Обжатие производится путем механической деформации специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) после заведения жил.
Сечение применяемых проводов в диапазоне: 0,5-1,5 мм².

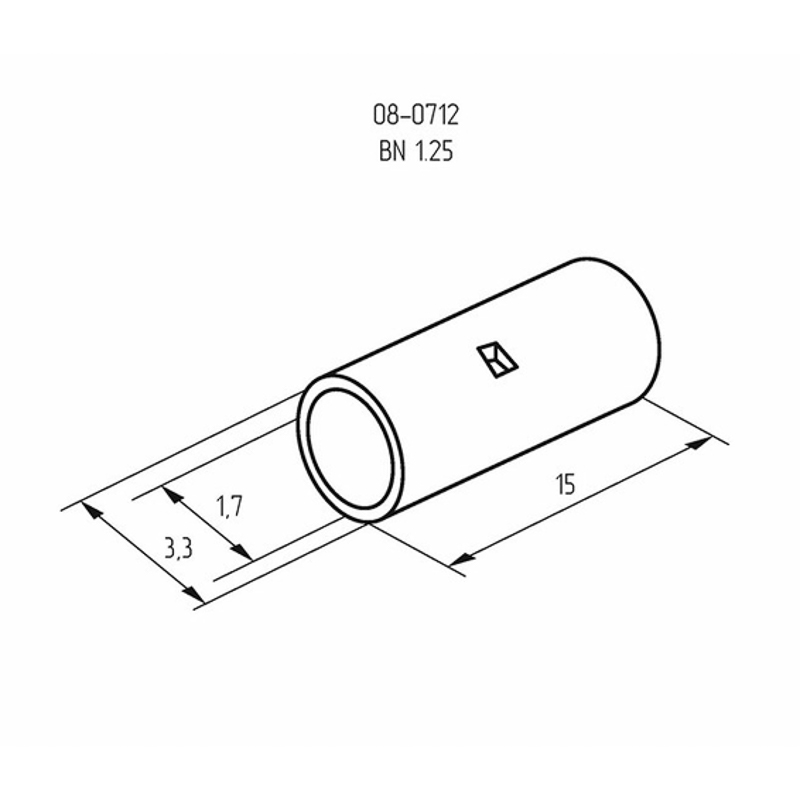

Длина гильзы: 15 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001059.
Условия эксплуатации и безопасность 1
| Форма гильзы или муфты | Длинная |
|---|
Материалы и конструкция 8
| Модель или исполнение | DIN-исполнение |
|---|---|
| Защитное покрытие поверхности | Лужёный (-ая) |
| Изоляция | Нет (без) |
| Цвет изоляции | Нет (без) |
| Материал | Медь |
| Подходит для тонкожильного кабеля | Нет |
| Подходит для кабеля с сплошными жилами | Да |
| Походит для многожильного кабеля | Нет |
Классификация и назначение 1
| Тип соединения | Стыковый соединитель |
|---|
Прочие характеристики 1
| Для полностью защищенных соединений | Нет |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечение | 0,5…1,5 мм кв. |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 80 × 5 × 100 | — | — | |
| Групповая упаковка кор. (20 000 шт.) | 20000 шт | 41.5 × 37 × 25 см | 10.9 | 0.038 | |
| Групповая упаковка спец упаковка кор (1 000 шт) | 1000 шт | 18.2 × 11.8 × 8.2 см | 0.504 | 0.002 | |
| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 9.1 × 6.1 × 2.4 | 0.044 | — |
-

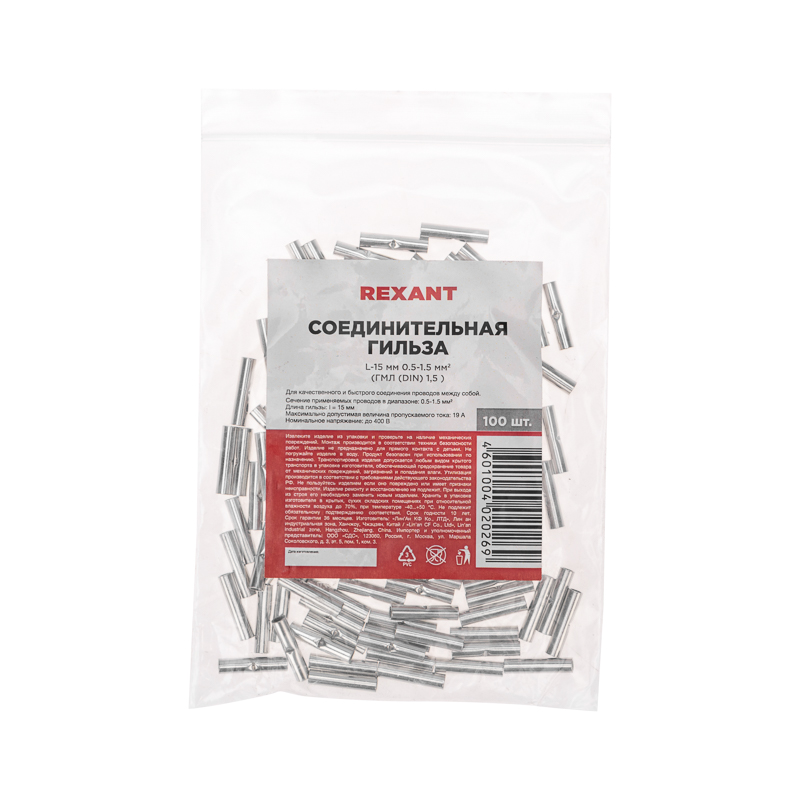

Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 80 × 5 × 100
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (20 000 шт.)
- В упаковке
- 20000 шт
- Габариты
- 41.5 × 37 × 25 см
- Вес, кг
- 10.9
- Объём, м³
- 0.038
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 18.2 × 11.8 × 8.2 см
- Вес, кг
- 0.504
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 9.1 × 6.1 × 2.4
- Вес, кг
- 0.044
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 5; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Аналог бренда
Соединительная гильза L-15мм, 1,5-2,5мм² (ГМЛ (DIN) 2,5) REXANT
REXANT · артикул 08-0722
Аналог бренда
Соединительная гильза L-15мм, 1,5-2,5мм² (ГМЛ (DIN) 2,5) REXANT
REXANT · артикул 08-0722
Техподбор
Аналоги по техническим характеристикам 2
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Перед заказом сверьте исполнение, подключение и монтаж.
Похожие по характеристикам
Совпадает большая часть характеристик. Правила замены для этого вида товаров ещё не заданы, поэтому сверьте параметры.
Техподбор
Соединительная гильза L-15мм, 0,5-1,5мм² (ГМЛ (DIN) 1,5 / BN1.25, в упак. 10 шт. REXANT
REXANT · артикул 06-0429-A · совпадение 100%
Техподбор
Соединительная гильза L-15мм, 4-6мм² (ГМЛ (DIN) 6) REXANT
REXANT · артикул 08-0742 · совпадение 92%
Важные отличия: Номин поперечное сечение (EF005124): 0,5 - 1,5 мм кв. → 4 - 6 мм кв.Файлы производителя
