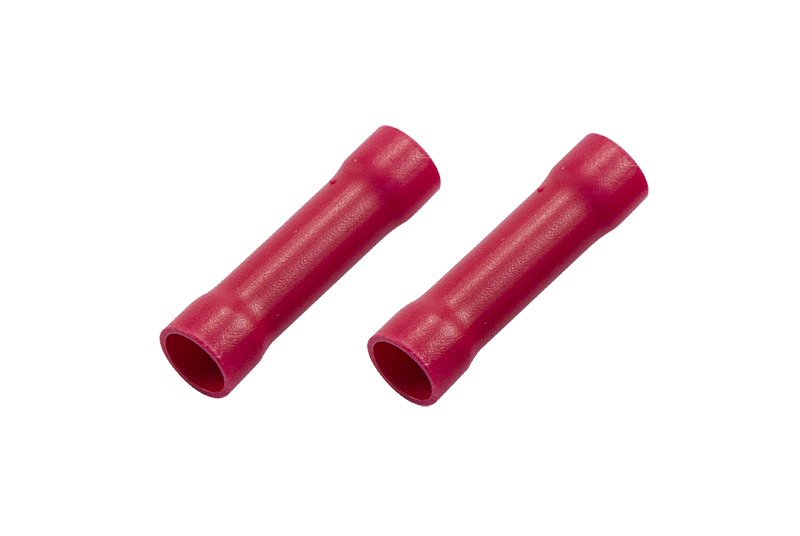

Соединительная гильза изолированная L-32 мм 6-10 мм² (ГСИ 10/ГСИ 6,0-10,0) красная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток50 А
Номин поперечное сечение6–10 мм кв.
Модель или исполнениеСтандартное исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияПоливинилхлорид (ПВХ)
Диапазон напряженияДо 35 кВ
МатериалМедь
Описание и назначение
Соединительная гильза изолированная (ГСИ L-32 мм) 6-10 мм² красная REXANT предназначена для качественного и быстрого соединения проводов между собой, а также изоляции места их соединения. Такая гильза используется для соединения многожильных медных проводов соответствующего диаметра при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, радио- или климатическое оборудование).
Изолированный соединитель REXANT состоит из двух компонентов: металлической бесшовной трубки и защитного изолятора, закрывающего коннектор полностью. Цельнотянутая металлическая трубка (контактная часть) изготовлена из латуни, с поверхностным электролитическим лужением, имеет посередине ограничительную высечку, для равномерного заведения проводов с обеих сторон. Изолятор гильзы изготовлен из поливинилхлорида (ПВХ), надежно защищающий контактную часть от внешних воздействий, а человека от поражения электрическим током. Обжатие производится путем механической деформации специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) поверх защитного изолятора. Цвет изолятора красный.
Технические характеристики:
Температурный диапазон: -40...+80 ℃
Сечение применяемых проводов в диапазоне: 6-10 мм²

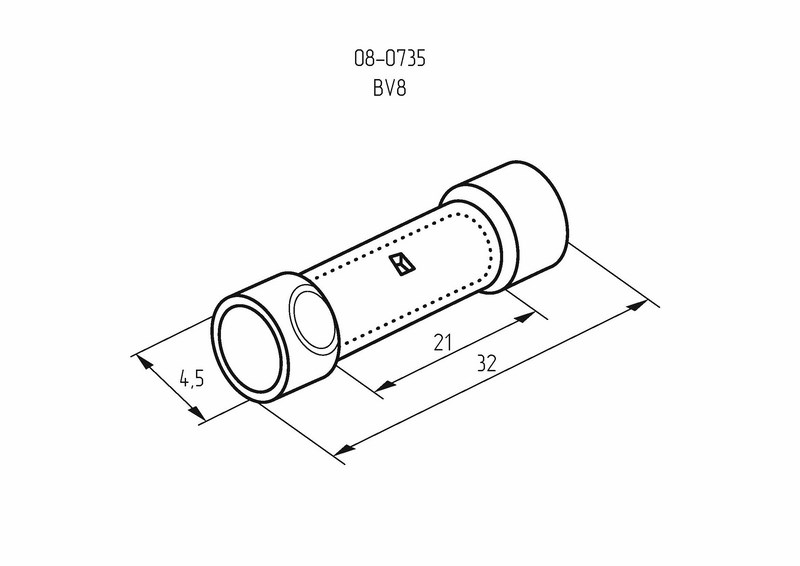

Длина гильзы: l = 21 мм
Максимально допустимая величина пропускаемого тока: 62 А
Применение изолированных гильз дает возможность существенно ускорять электромонтажные работы, при этом контакт является электробезопасным.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Маслостойкая уплотняющая/центрующая полосаEF001342 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -40–80 |
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы или муфтыEF007866 | Длинная |
Электрические и световые параметры 2
| Номин. токEF000001 | 50 А |
|---|---|
| Диапазон напряженияEF001711 | До 35 кВ |
Материалы и конструкция 11
| Модель или исполнениеEF000010 | Стандартное исполнение |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| ИзоляцияEF000155 | Поливинилхлорид (ПВХ) |
| Цвет изоляцииEF001715 | Красный |
| МатериалEF002169 | Медь |
| Подходит для тонкожильного кабеляEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Да |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Да |
| Походит для многожильного кабеляEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Да |
Классификация и назначение 4
| Тип соединенияEF000064 | Стыковый соединитель |
|---|---|
| Тип соединенияEF001723 | Стыковый соединитель |
| Применениеданные поставщика | Соединение проводов |
| Серияданные поставщика | Соединительная гильза |
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 6–10 мм кв. |
|---|---|
| Высота изделияданные поставщика | 0.45 см |
| Длина изделияданные поставщика | 3.2 см |
| Ширина изделияданные поставщика | 0.45 см |

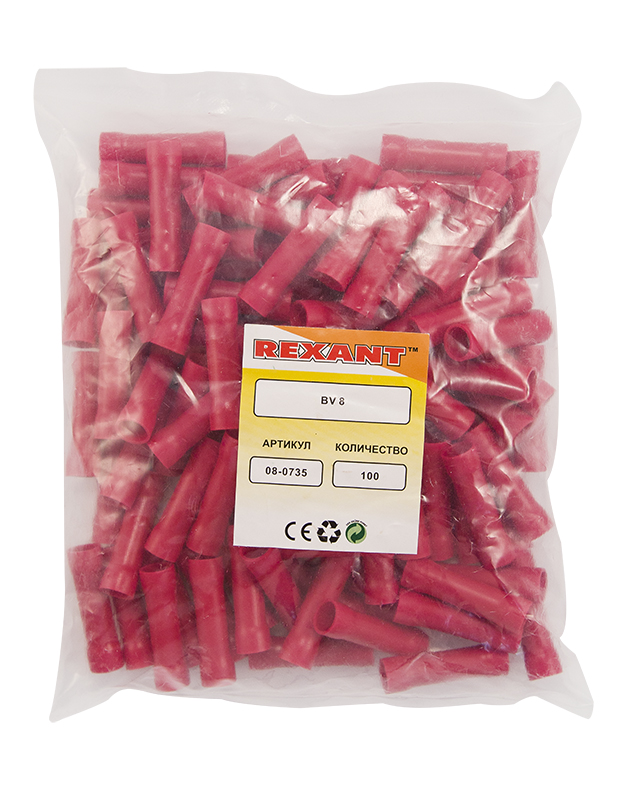

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 160 × 25 × 200 | 0.001 | — | |
| Групповая упаковка кор. (2 400 шт.) | 2400 шт. | ширина 0.221, высота 0.052 неполные | 1.934 | 0.004 | |
| Групповая упаковка кор (4 000 шт) | 4000 шт. | ширина 0.18, высота 0.375 неполные | 12 | 0.025 | |
| Групповая упаковка упак (500 шт) | 500 шт. | — | — | — | |
| Групповая упаковка кор (3 000 шт) | 3000 шт | 30 × 26 × 21 см | 12.35 | 0.016 | |
| Групповая упаковка упак (50 шт) | 50 шт. | — | — | — | |
| Групповая упаковка упак (150 шт) | 150 шт. | — | — | — | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 15.7 × 9.4 × 2.8 | 0.191 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 160 × 25 × 200
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (2 400 шт.)
- В упаковке
- 2400 шт.
- Габариты
- ширина 0.221, высота 0.052 неполные
- Вес, кг
- 1.934
- Объём, м³
- 0.004
- EAN / GTIN
-
Групповая упаковка кор (4 000 шт)
- В упаковке
- 4000 шт.
- Габариты
- ширина 0.18, высота 0.375 неполные
- Вес, кг
- 12
- Объём, м³
- 0.025
- EAN / GTIN
-
Групповая упаковка упак (500 шт)
- В упаковке
- 500 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (3 000 шт)
- В упаковке
- 3000 шт
- Габариты
- 30 × 26 × 21 см
- Вес, кг
- 12.35
- Объём, м³
- 0.016
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (150 шт)
- В упаковке
- 150 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 15.7 × 9.4 × 2.8
- Вес, кг
- 0.191
- Объём, м³
- —
- EAN / GTIN
