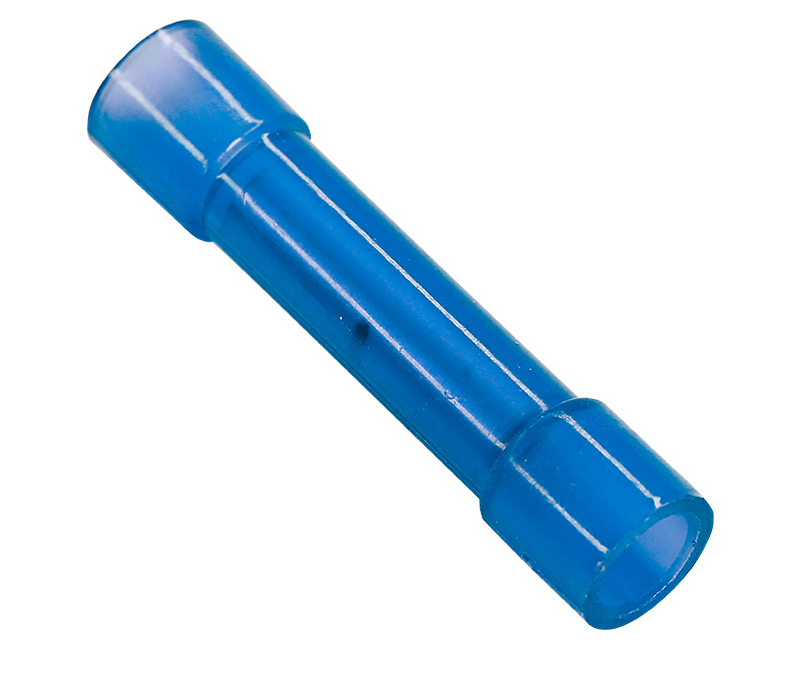

Соединительная гильза изолированная L-27.3 мм нейлон 1.5-2.5 мм² (ГСИ(н) 2.5/ГСИ-н 1,5-2,5) синяя REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток27 А
Номин поперечное сечение1.5–2.5 мм кв.
Модель или исполнениеСтандартное исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНейлон
Диапазон напряженияДо 35 кВ
МатериалМедь
Описание и назначение
Соединительная гильза изолированная (ГСИ L-27.3 мм), нейлон, 1.5-2.5 мм², синяя REXANT предназначена для качественного и быстрого соединения проводов между собой, а также изоляции места их соединения. Такая гильза используется для соединения многожильных медных проводов соответствующего диаметра при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, радио- или климатическое оборудование).
Изолированный соединитель REXANT состоит из двух компонентов: металлической бесшовной трубки и защитного изолятора, закрывающего коннектор полностью. Цельнотянутая металлическая трубка (контактная часть) изготовлена из латуни, с поверхностным электролитическим лужением, имеет посередине ограничительную высечку, для равномерного заведения проводов с обеих сторон. Изолятор гильзы изготовлен из нейлона, надежно защищающий контактную часть от внешних воздействий, а человека от поражения электрическим током. Полупрозрачный корпус позволяет контролировать заход жил. Обжатие производится путем механической деформации специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) поверх защитного изолятора. Цвет изолятора синий.
Технические характеристики:
Температурный диапазон: -40...+105 ℃
Сечение применяемых проводов в диапазоне: 1.5-2.5 мм²

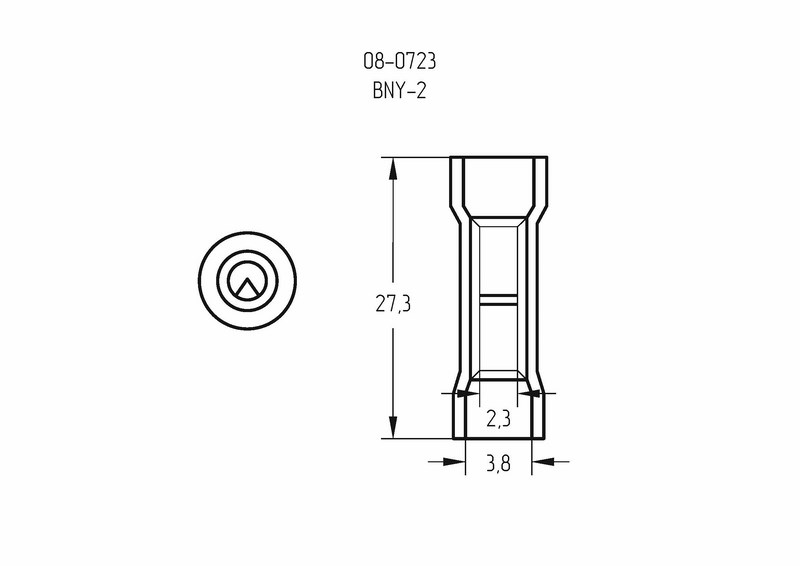

Длина соединителя: L = 27.3 мм
Длина гильзы: l = 15 мм
Максимально допустимая величина пропускаемого тока: 27 А
Применение изолированных гильз дает возможность существенно ускорять электромонтажные работы, при этом контакт является электробезопасным.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Маслостойкая уплотняющая/центрующая полосаEF001342 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -40–105 |
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы или муфтыEF007866 | Длинная |
Электрические и световые параметры 2
| Номин. токEF000001 | 27 А |
|---|---|
| Диапазон напряженияEF001711 | До 35 кВ |
Материалы и конструкция 11
| Модель или исполнениеEF000010 | Стандартное исполнение |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| ИзоляцияEF000155 | Нейлон |
| Цвет изоляцииEF001715 | Синий |
| МатериалEF002169 | Медь |
| Подходит для тонкожильного кабеляEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Да |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Да |
| Походит для многожильного кабеляEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Да |
Классификация и назначение 4
| Тип соединенияEF000064 | Стыковый соединитель |
|---|---|
| Тип соединенияEF001723 | Стыковый соединитель |
| Применениеданные поставщика | Соединение проводов |
| Серияданные поставщика | Соединительная гильза |
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 1.5–2.5 мм кв. |
|---|---|
| Высота изделияданные поставщика | 0.38 см |
| Длина изделияданные поставщика | 2.73 см |
| Ширина изделияданные поставщика | 0.38 см |

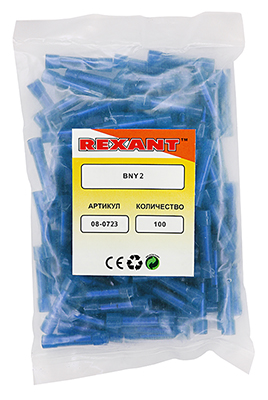

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 105 × 15 × 130 | 0.001 | — | |
| Групповая упаковка кор (10 000 шт) | 10000 шт | 35.9 × 19.8 × 30.1 см | 8.4 | 0.021 | |
| Групповая упаковка кор (500 шт) | 500 шт | 21.1 × 17.5 × 3.2 см | 0.401 | 0.001 | |
| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 8.7 × 8.7 × 2.1 | 0.076 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 105 × 15 × 130
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (10 000 шт)
- В упаковке
- 10000 шт
- Габариты
- 35.9 × 19.8 × 30.1 см
- Вес, кг
- 8.4
- Объём, м³
- 0.021
- EAN / GTIN
-
Групповая упаковка кор (500 шт)
- В упаковке
- 500 шт
- Габариты
- 21.1 × 17.5 × 3.2 см
- Вес, кг
- 0.401
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 8.7 × 8.7 × 2.1
- Вес, кг
- 0.076
- Объём, м³
- —
- EAN / GTIN
