Соединительная гильза изолированная L-27.3 мм нейлон 1.5-2.5 мм² (ГСИ(н) 2.5/ГСИ-н 1,5-2,5) синяя REXANT
SDS_Group · артикул 08-0723
Изображение может отличаться от конкретного исполнения.
REXANT

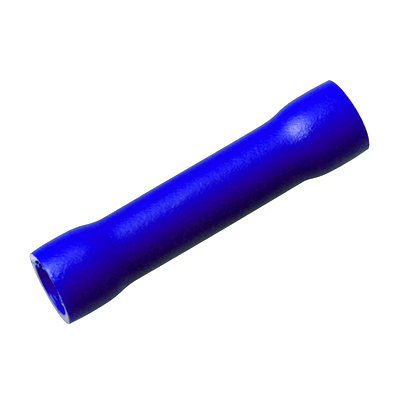

Соединительная гильза изолированная L-26 мм 1.5-2.5 мм² (ГСИ 2.5/ГСИ 1,5-2,5) синяя REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток27 А
Номин поперечное сечение1.5–2.5 мм кв.
Модель или исполнениеСтандартное исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияПоливинилхлорид (ПВХ)
Диапазон напряженияДо 35 кВ
МатериалМедь
Описание и назначение
Соединительная гильза изолированная (ГСИ L-26 мм), 1.5-2.5 мм², синяя REXANT предназначена для качественного и быстрого соединения проводов между собой, а также изоляции места их соединения. Такая гильза используется для соединения многожильных медных проводов соответствующего диаметра при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, радио- или климатическое оборудование).
Изолированный соединитель REXANT состоит из двух компонентов: металлической бесшовной трубки и защитного изолятора, закрывающего коннектор полностью. Цельнотянутая металлическая трубка (контактная часть) изготовлена из латуни, с поверхностным электролитическим лужением, имеет посередине ограничительную высечку, для равномерного заведения проводов с обеих сторон. Изолятор гильзы изготовлен из поливинилхлорида (ПВХ), надежно защищающий контактную часть от внешних воздействий, а человека от поражения электрическим током. Обжатие производится путем механической деформации специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) поверх защитного изолятора. Цвет изолятора синий.
Технические характеристики:
Температурный диапазон: -40...+80 ℃
Сечение применяемых проводов в диапазоне: 1.5-2.5 мм²

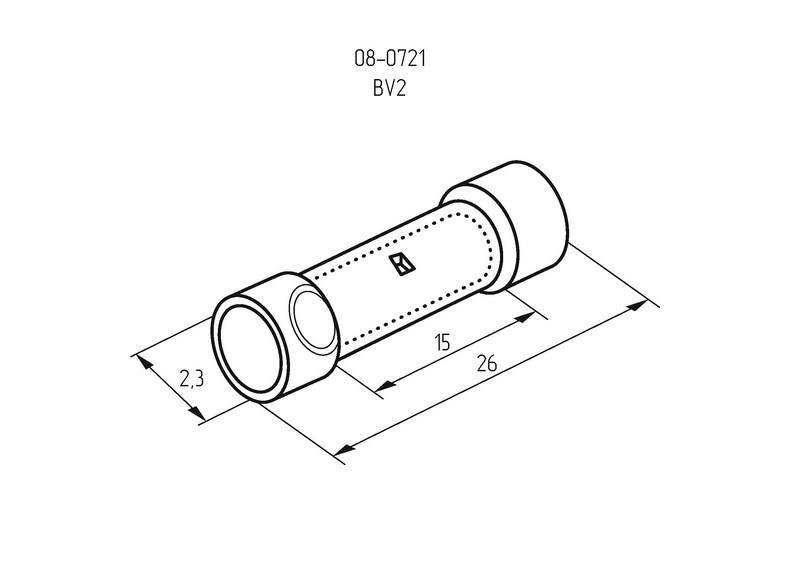

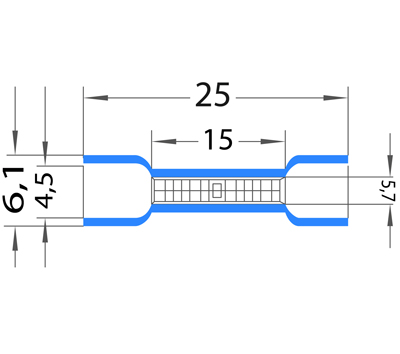

Длина гильзы: l = 15 мм
Длина общая: L = 26 мм
Максимально допустимая величина пропускаемого тока: 27 А
Применение изолированных гильз дает возможность существенно ускорять электромонтажные работы, при этом контакт является электробезопасным.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Маслостойкая уплотняющая/центрующая полосаEF001342 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -40–80 |
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы или муфтыEF007866 | Длинная |
Электрические и световые параметры 2
| Номин. токEF000001 | 27 А |
|---|---|
| Диапазон напряженияEF001711 | До 35 кВ |
Материалы и конструкция 11
| Модель или исполнениеEF000010 | Стандартное исполнение |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| ИзоляцияEF000155 | Поливинилхлорид (ПВХ) |
| Цвет изоляцииEF001715 | Синий |
| МатериалEF002169 | Медь |
| Подходит для тонкожильного кабеляEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Да |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Да |
| Походит для многожильного кабеляEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Да |
Классификация и назначение 4
| Тип соединенияEF000064 | Стыковый соединитель |
|---|---|
| Тип соединенияEF001723 | Стыковый соединитель |
| Применениеданные поставщика | Соединение проводов |
| Серияданные поставщика | Соединительная гильза |
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 1.5–2.5 мм кв. |
|---|---|
| Высота изделияданные поставщика | 0.23 см |
| Длина изделияданные поставщика | 2.6 см |
| Ширина изделияданные поставщика | 0.23 см |

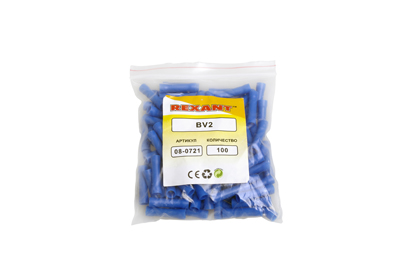

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 105 × 20 × 125 | 0.001 | — | |
| Групповая упаковка упак. (800 шт.) | 800 шт | — | 1.208 | 0.002 | |
| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 11.8 × 8.3 × 2.4 | 0.074 | — | |
| Групповая упаковка спец упаковка кор (16 000 шт) | 16000 шт | 43.1 × 37.3 × 25.1 см | 16.039 | 0.04 |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 105 × 20 × 125
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (800 шт.)
- В упаковке
- 800 шт
- Габариты
- —
- Вес, кг
- 1.208
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 11.8 × 8.3 × 2.4
- Вес, кг
- 0.074
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (16 000 шт)
- В упаковке
- 16000 шт
- Габариты
- 43.1 × 37.3 × 25.1 см
- Вес, кг
- 16.039
- Объём, м³
- 0.04
- EAN / GTIN
