Гильза ГСИ 4,0-6,0 (100шт/упак) IEK
IEK · артикул UGL20-006-03
Изображение может отличаться от конкретного исполнения.
IEK

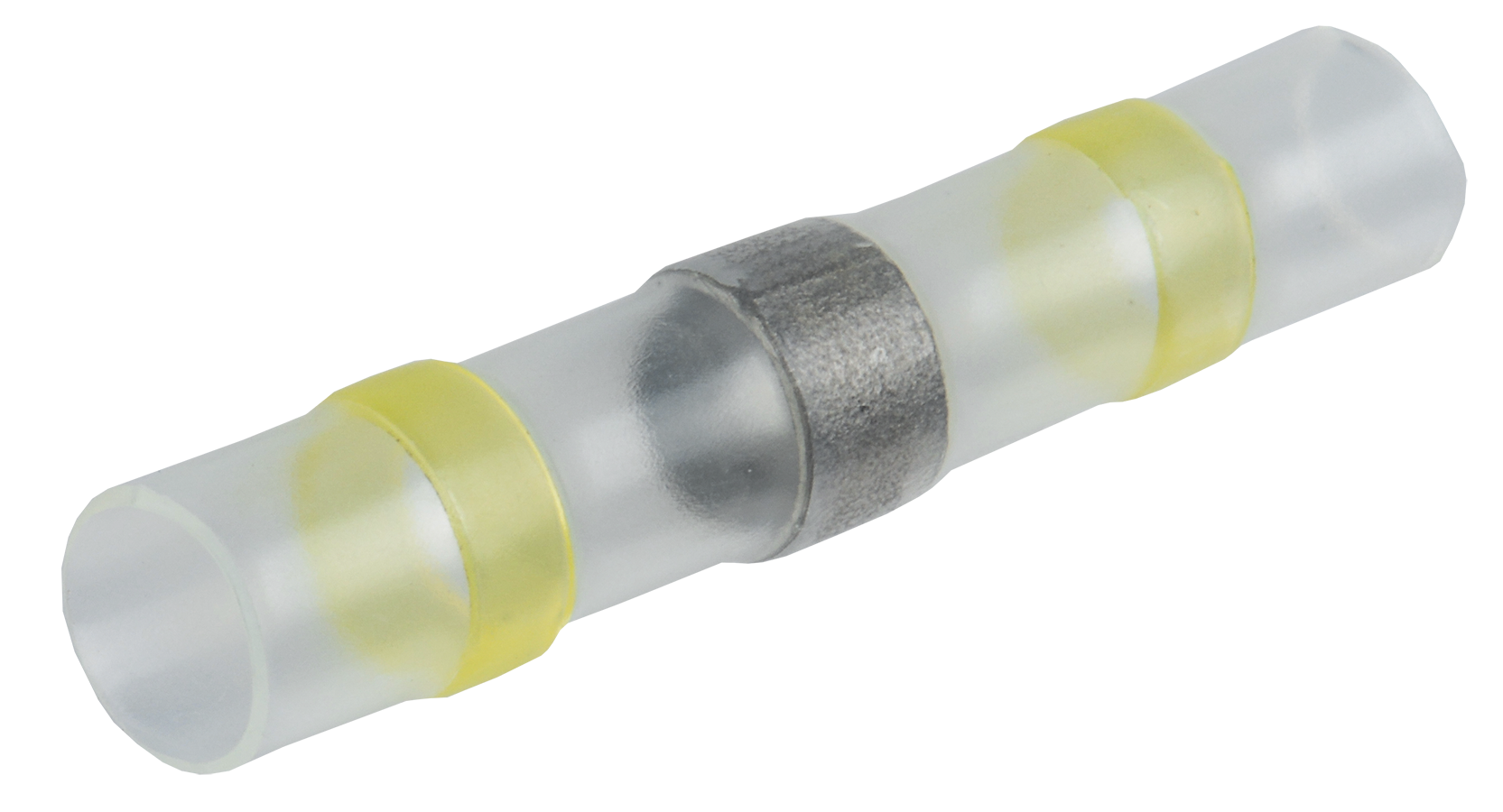

Гильза соединительная изолированная с припоем ГСИ-п 4,0-6,0 (100шт/упак) IEK
ИсточникКаталог IEK
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Модель или исполнениеСтандартный тип
Тип соединенияОпрессовочный сжимной соединитель
Защитное покрытие поверхностиБез покрытия (голый)
ИзоляцияУсадка изоляции из полиэтилена
Для полностью защищенных соединенийНет
Длина40
Цвет изоляцииЖелтый
МатериалОлово
Описание и назначение
Гильза соединительная предназаначена для паяного соединения встык медных проводников методом нагрева. Не требует использования канифоли для монтажа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Температура эксплуатацииEF002386 | -40...105 |
|---|---|
| Форма гильзы или муфтыEF007866 | Длинная |
| Монтажная температураEF008326 | -20...50 |
| Климатическое исполнениеданные поставщика | УХЛ3.1 |
Электрические и световые параметры 1
| Макс ток в длительном режиме при Umax Imaxданные поставщика | 48 А |
|---|
Материалы и конструкция 9
| Модель или исполнениеEF000010 | Стандартный тип |
|---|---|
| Защитное покрытие поверхностиEF000139 | Без покрытия (голый) |
| ИзоляцияEF000155 | Усадка изоляции из полиэтилена |
| Цвет изоляцииEF001715 | Желтый |
| МатериалEF002169 | Олово |
| Подходит для тонкожильного кабеляEF007804 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Нет |
| Походит для многожильного кабеляEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Да |
Механические характеристики 1
| Усилие вытягиванияданные поставщика | 90 Н |
|---|
Классификация и назначение 1
| Тип соединенияEF000064 | Опрессовочный сжимной соединитель |
|---|
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|
Размеры и упаковка
Изделие
| ДлинаEF001438 | 40 |
|---|---|
| Номин поперечное сечениеEF005124 | 4...6,0 |
| Сечение присоединяемого проводникаданные поставщика | 4...6 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 1 упак | 0.14 × 0.2 × 0.01 м | 0.107 | 0.000573 | |
| Групповая упаковка КОРОБКА/БОКС | 10 упак | 0.235 × 0.185 × 0.111 м | 1.067 | 0.004826 | |
| TRANSPORTING ГОФРОКОРОБ | 120 упак | 0.49 × 0.39 × 0.36 м | 12.8 | 0.068796 |
-
Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 1 упак
- Габариты
- 0.14 × 0.2 × 0.01 м
- Вес, кг
- 0.107
- Объём, м³
- 0.000573
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 10 упак
- Габариты
- 0.235 × 0.185 × 0.111 м
- Вес, кг
- 1.067
- Объём, м³
- 0.004826
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 120 упак
- Габариты
- 0.49 × 0.39 × 0.36 м
- Вес, кг
- 12.8
- Объём, м³
- 0.068796
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 1; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
