Гильза кабельная ГМЛ 95-15 (95мм² - Ø15мм) ГОСТ 23469.3-79 (в упак. 25шт), REXANT
SDS_Group · артикул 07-5360-2
Изображение может отличаться от конкретного исполнения.
REXANT

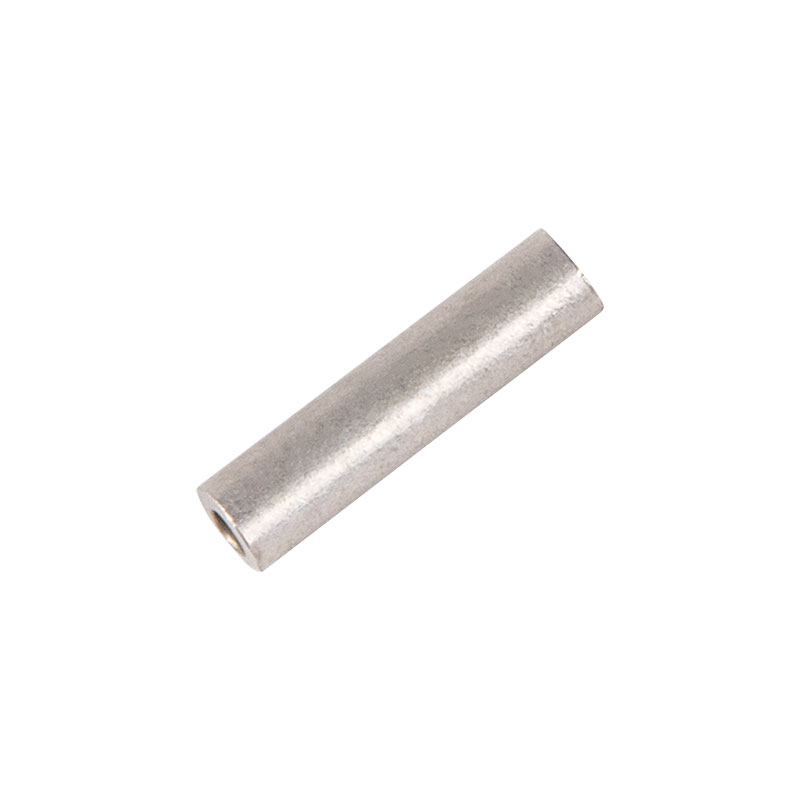

Гильза медная луженая ГМЛ 95-15 (95 мм² - Ø 15 мм) ГОСТ 23469.3-79 (в упак. 2 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток260 А
Номин поперечное сечение95–95 мм кв.
Модель или исполнениеСтандартное исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
Диапазон напряженияДо 35 кВ
МатериалМедь
Описание и назначение
Предназначена для соединения встык проводов и кабелей с медными жилами без осевой нагрузки. Изготавливается по ГОСТ 23469.3-79. Гильза имеет сквозную конструкцию.
Материал: электротехническая медь марки М2
Покрытие: электротехническое лужение

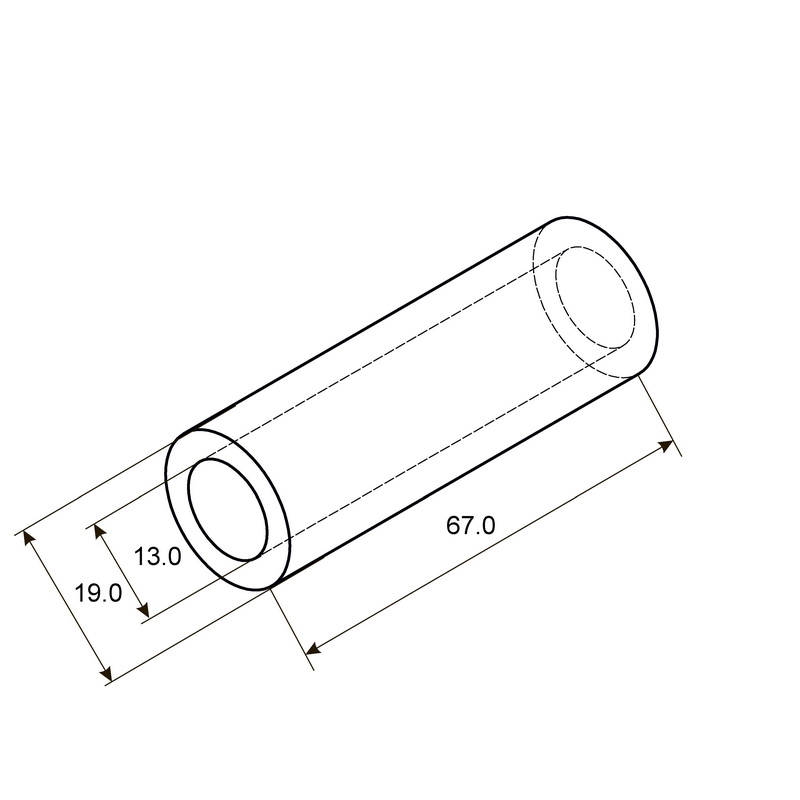

Структура обозначения:
Г — Гильза
М — Медь — материал, из которого изготовлена гильза
Л — Луженая — покрытие
95 — номинальное сечение гильзы, мм²
67 — длина, мм
19 — общий диаметр, мм
15 — внутренний диаметр, мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Маслостойкая уплотняющая/центрующая полосаEF001342 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -60–80 |
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы или муфтыEF007866 | Длинная |
Электрические и световые параметры 2
| Номин. токEF000001 | 260 А |
|---|---|
| Диапазон напряженияEF001711 | До 35 кВ |
Материалы и конструкция 11
| Модель или исполнениеEF000010 | Стандартное исполнение |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| ИзоляцияEF000155 | Нет (без) |
| Цвет изоляцииEF001715 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильного кабеляEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Да |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Да |
| Походит для многожильного кабеляEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Да |
Классификация и назначение 4
| Тип соединенияEF000064 | Стыковый соединитель |
|---|---|
| Тип соединенияEF001723 | Стыковый соединитель |
| Применениеданные поставщика | Соединение проводов |
| Серияданные поставщика | Гильза медная луженая |
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 95–95 мм кв. |
|---|---|
| Высота изделияданные поставщика | 1.9 см |
| Длина изделияданные поставщика | 6.7 см |
| Ширина изделияданные поставщика | 1.9 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор ( шт) | 1 шт | — | — | — | |
| Базовая единица шт | 2 шт | 60 × 20 × 110 | 0.062 | — | |
| Групповая упаковка упак (10 шт) | 10 шт | — | — | — | |
| Групповая упаковка упак (25 шт) | 25 шт | — | — | — |
-
Базовая единица кор ( шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 2 шт
- Габариты
- 60 × 20 × 110
- Вес, кг
- 0.062
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (25 шт)
- В упаковке
- 25 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
