Гильза медная луженая ГМЛ 50-11 (50мм² - Ø11мм) ГОСТ 23469.3-79 (в упак. 50 шт.) REXANT
SDS_Group · артикул 07-5358-2
Изображение может отличаться от конкретного исполнения.
REXANT

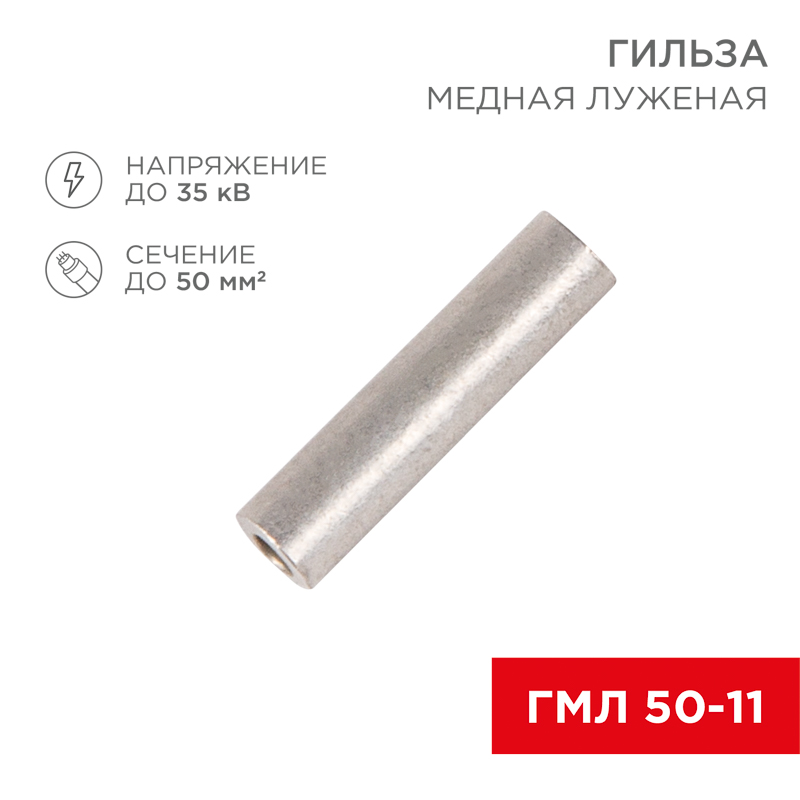

Гильза медная луженая ГМЛ 50-11 (50мм² - Ø11мм) ГОСТ 23469.3-79 (в упак. 5 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток135 А
Номин поперечное сечение50–50 мм кв.
Модель или исполнениеСтандартное исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
Диапазон напряженияДо 35 кВ
МатериалМедь
Описание и назначение
Медная луженая гильза ГМЛ 50-11 (50 мм² - Ø 11 мм) REXANT применяется для соединения встык проводов и кабелей с медными жилами без осевой нагрузки.
Гильза выполнена из луженой электротехнической меди марки М2, благодаря чему отличается высокой стойкостью к окислению и коррозии.
Изделие обладает сквозной конструкцией. Изготавливается согласно ГОСТ 23469.3-79.
Структура обозначения:
Г — Гильза;
М — Медь — материал, из которого изготовлена гильза;
Л — Луженая — покрытие;
50 — номинальное сечение гильзы, мм²;
50 — длина, мм;
14 — общий диаметр, мм;
11 — внутренний диаметр, мм;
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Маслостойкая уплотняющая/центрующая полосаEF001342 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -60–80 |
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы или муфтыEF007866 | Длинная |
Электрические и световые параметры 2
| Номин. токEF000001 | 135 А |
|---|---|
| Диапазон напряженияEF001711 | До 35 кВ |
Материалы и конструкция 11
| Модель или исполнениеEF000010 | Стандартное исполнение |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| ИзоляцияEF000155 | Нет (без) |
| Цвет изоляцииEF001715 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильного кабеляEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Да |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Да |
| Походит для многожильного кабеляEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Да |
Классификация и назначение 4
| Тип соединенияEF000064 | Стыковый соединитель |
|---|---|
| Тип соединенияEF001723 | Стыковый соединитель |
| Применениеданные поставщика | Соединение проводов |
| Серияданные поставщика | Гильза медная луженая |
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 50–50 мм кв. |
|---|---|
| Высота изделияданные поставщика | 1.4 см |
| Длина изделияданные поставщика | 5 см |
| Ширина изделияданные поставщика | 1.4 см |

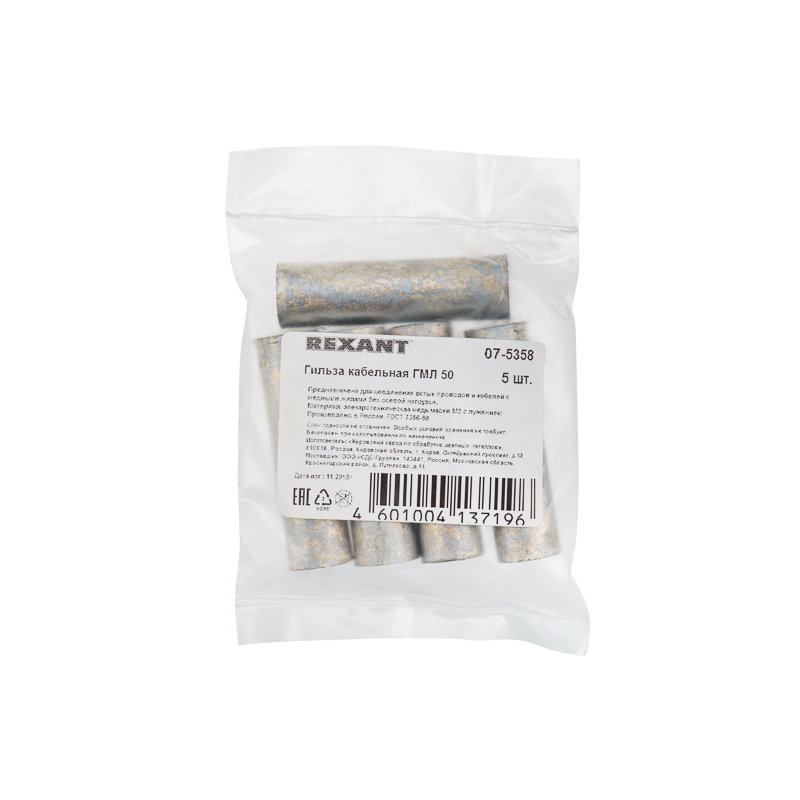

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор ( шт) | 1 шт | — | — | — | |
| Базовая единица шт | 5 шт | 75 × 15 × 95 | 0.02 | — | |
| Групповая упаковка упак (25 шт) | 25 шт | 16.9 × 17.5 × 12 см | 0.492 | 0.004 | |
| Групповая упаковка упак (100 шт) | 100 шт | — | — | — |
-
Базовая единица кор ( шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 5 шт
- Габариты
- 75 × 15 × 95
- Вес, кг
- 0.02
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (25 шт)
- В упаковке
- 25 шт
- Габариты
- 16.9 × 17.5 × 12 см
- Вес, кг
- 0.492
- Объём, м³
- 0.004
- EAN / GTIN
-
Групповая упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
