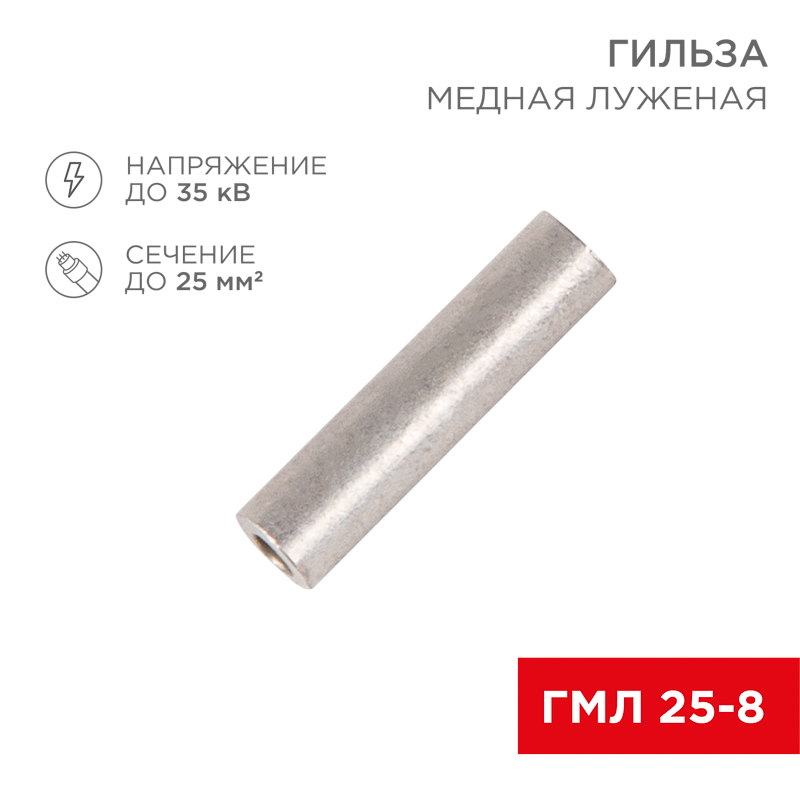

Гильза медная луженая ГМЛ 25-8 (25мм² - Ø8мм) ГОСТ 23469.3-79 (в упак. 5 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток100 А
Номин поперечное сечение25–25 мм кв.
Модель или исполнениеСтандартное исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
Диапазон напряженияДо 35 кВ
МатериалМедь
Описание и назначение
Медная луженая гильза ГМЛ 25-8 (25 мм² - Ø 8 мм) применяется для соединения встык проводов и кабелей с медными жилами без осевой нагрузки.
Гильза выполнена из луженой электротехнической меди марки М2, благодаря чему отличается высокой стойкостью к окислению и коррозии.
Изделие обладает сквозной конструкцией. Изготавливается согласно ГОСТ 23469.3-79.

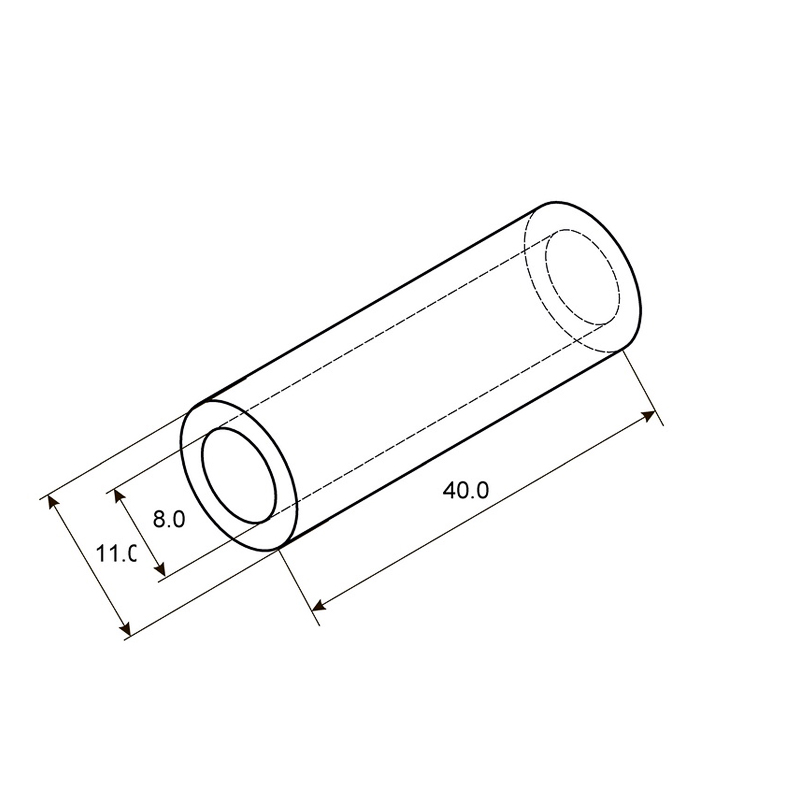

Структура обозначения:
Г — Гильза;
М — Медь — материал, из которого изготовлена гильза;
Л — Луженая — покрытие;
25 — номинальное сечение гильзы, мм²;
40 — длина, мм;
11 — общий диаметр, мм;
8,0 — внутренний диаметр, мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Маслостойкая уплотняющая/центрующая полосаEF001342 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -60–80 |
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы или муфтыEF007866 | Длинная |
Электрические и световые параметры 2
| Номин. токEF000001 | 100 А |
|---|---|
| Диапазон напряженияEF001711 | До 35 кВ |
Материалы и конструкция 11
| Модель или исполнениеEF000010 | Стандартное исполнение |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| ИзоляцияEF000155 | Нет (без) |
| Цвет изоляцииEF001715 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильного кабеляEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Да |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Да |
| Походит для многожильного кабеляEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Да |
Классификация и назначение 4
| Тип соединенияEF000064 | Стыковый соединитель |
|---|---|
| Тип соединенияEF001723 | Стыковый соединитель |
| Применениеданные поставщика | Соединение проводов |
| Серияданные поставщика | Гильза медная луженая |
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 25–25 мм кв. |
|---|---|
| Высота изделияданные поставщика | 1.1 см |
| Длина изделияданные поставщика | 4 см |
| Ширина изделияданные поставщика | 1.1 см |

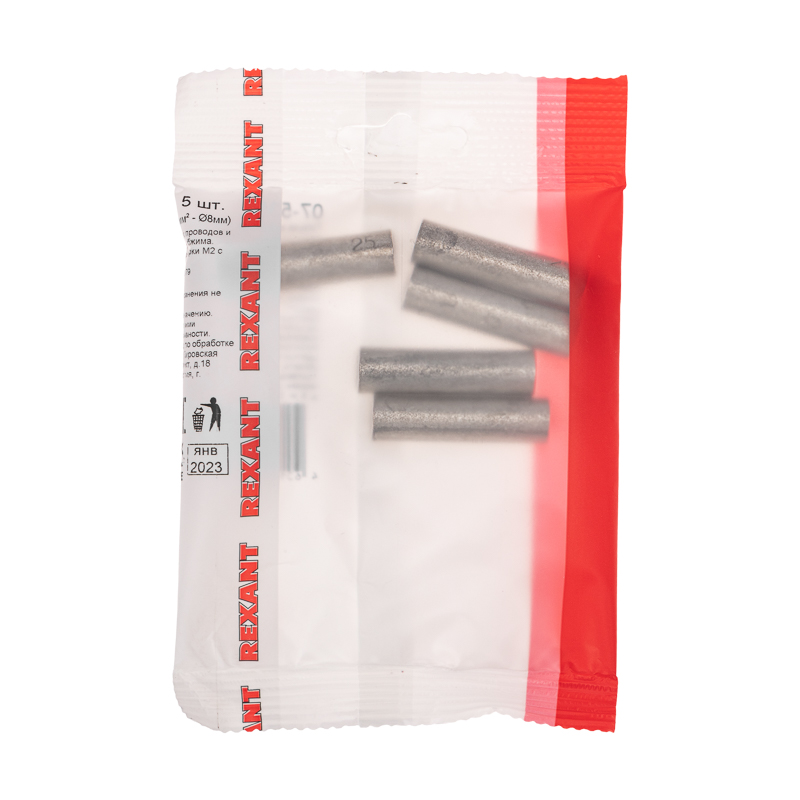

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 5 шт | 100 × 10 × 115 | 0.013 | — | |
| Групповая упаковка упак (5 шт) | 5 шт | 12.9 × 9.7 × 1.9 | 0.058 | — |
-
Базовая единица шт
- В упаковке
- 5 шт
- Габариты
- 100 × 10 × 115
- Вес, кг
- 0.013
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (5 шт)
- В упаковке
- 5 шт
- Габариты
- 12.9 × 9.7 × 1.9
- Вес, кг
- 0.058
- Объём, м³
- —
- EAN / GTIN
