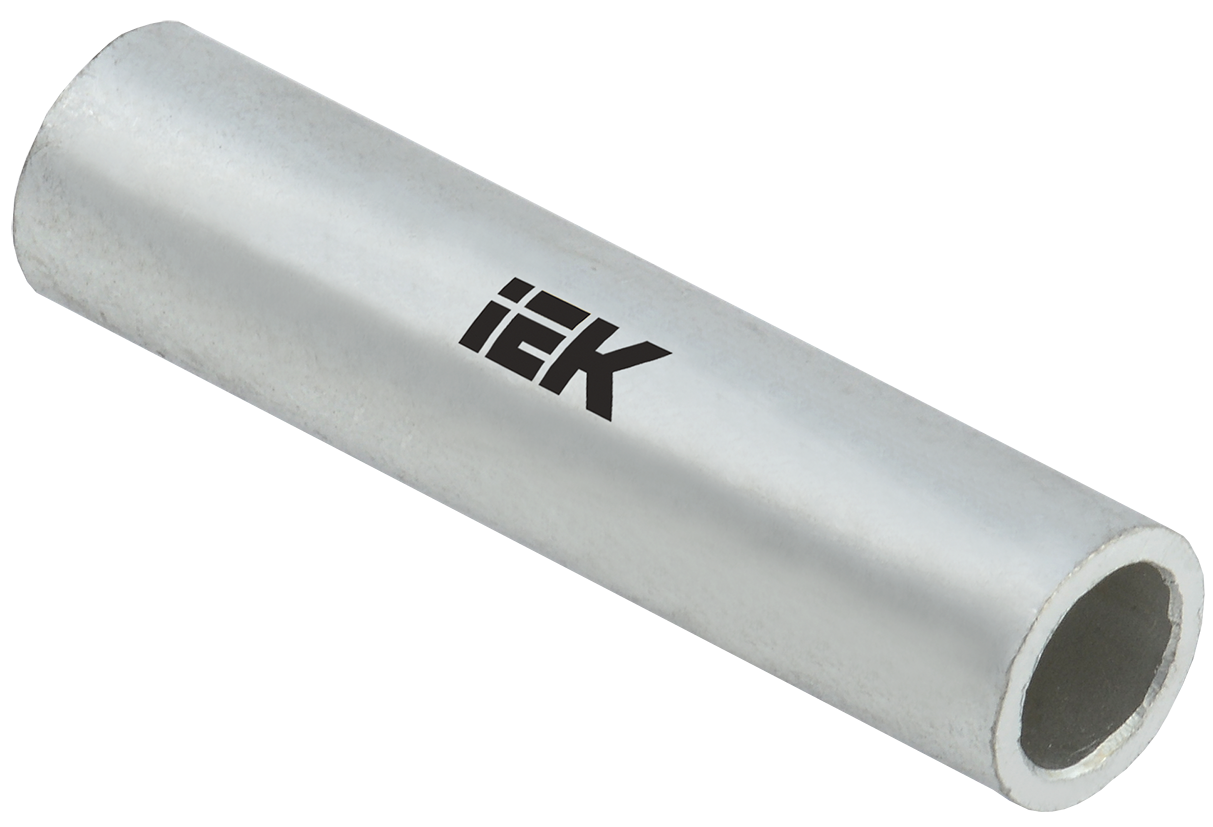

Гильза медная луженая ГМЛ 16-6 ГОСТ 23469.3 IEK
ИсточникКаталог IEK
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Модель или исполнениеСтандартный тип
Тип соединенияОпрессовочный сжимной соединитель
Защитное покрытие поверхностиЛужёное
ИзоляцияПВХ (PVC)
Для полностью защищенных соединенийНет
Длина30
Цвет изоляцииНет
МатериалМедь
Описание и назначение
Гильза медная луженая ГМЛ товарного знака IEK предназначена для соединения опрессовкой проводов и кабелей с медными и алюминиевыми жилами, изготовлена из электротехнической меди с защитным покрытием олово-висмут (электролитическое лужение).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -10...50 |
|---|---|
| Форма гильзы или муфтыEF007866 | Длинная |
Материалы и конструкция 8
| Модель или исполнениеEF000010 | Стандартный тип |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёное |
| ИзоляцияEF000155 | ПВХ (PVC) |
| Цвет изоляцииEF001715 | Нет |
| МатериалEF002169 | Медь |
| Подходит для тонкожильного кабеляEF007804 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Нет |
| Походит для многожильного кабеляEF007818 | Да |
Классификация и назначение 1
| Тип соединенияEF000064 | Опрессовочный сжимной соединитель |
|---|
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|
Размеры и упаковка
Изделие
| ДлинаEF001438 | 30 |
|---|---|
| Номин поперечное сечениеEF005124 | 16 |
| Сечение присоединяемого проводникаданные поставщика | 16 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 100 шт | 0.15 × 0.22 × 0.05 м | 1.023 | 0.00165 | |
| TRANSPORTING ГОФРОКОРОБ | 1500 шт | 0.28 × 0.185 × 0.145 м | 15.35 | 0.007511 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 100 шт
- Габариты
- 0.15 × 0.22 × 0.05 м
- Вес, кг
- 1.023
- Объём, м³
- 0.00165
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1500 шт
- Габариты
- 0.28 × 0.185 × 0.145 м
- Вес, кг
- 15.35
- Объём, м³
- 0.007511
- EAN / GTIN
