Гильза медная ГМ 6-4 (6мм² - Ø4мм) (в упак. 100 шт.) REXANT
SDS_Group · артикул 07-5353-3
Изображение может отличаться от конкретного исполнения.
REXANT

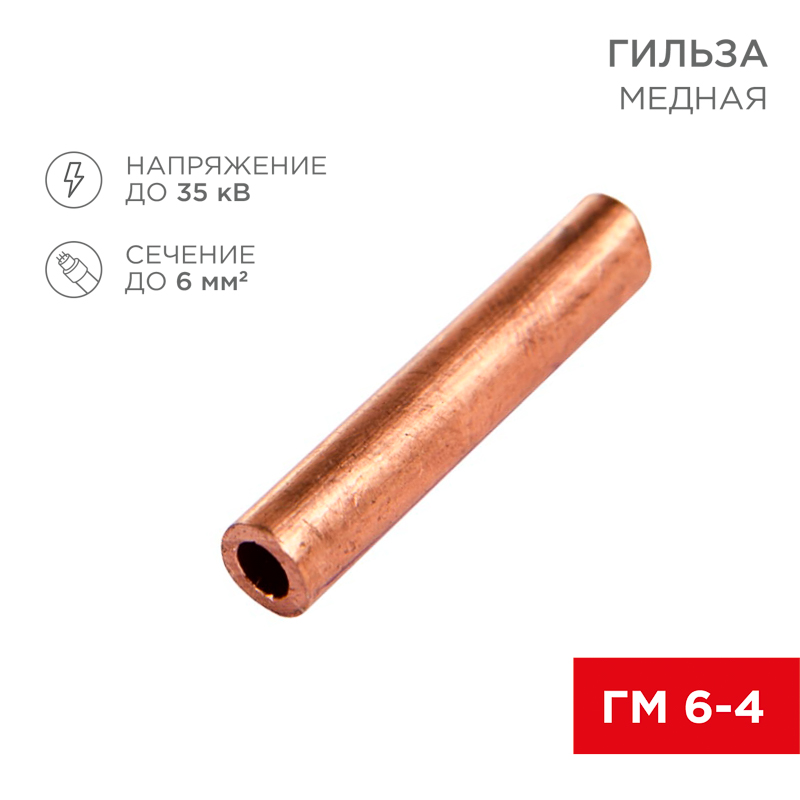

Гильза медная ГМ 6-4 (6мм² - Ø4мм) (в упак. 10 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток34 А
Номин поперечное сечение6–6 мм кв.
Модель или исполнениеСтандартное исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиБез покрытия (голый)
ИзоляцияНет (без)
Диапазон напряженияДо 35 кВ
МатериалМедь
Описание и назначение
Кабельная медная гильза ГМ 6-4 (6мм² - Ø 4мм) предназначена для оконцевания проводов и кабелей с медными жилами методом опрессовки. Обеспечивает защиту кабелей от воздействия внешних факторов, таких как влага, пыль, химические вещества и механические повреждения.
При изготовлении гильзы используется высококачественная медь марки М2, что обеспечивает отличную электропроводность и стабильную работу.
Изделие имеет сквозную конструкцию. Изготавливается по ГОСТ 23469.3-79.
Структура обозначения:
Г — Гильза;
М — Медь — материал, из которого изготовлена гильза;
6 — номинальное сечение гильзы, мм²;
30 — длина, мм;
6,0 — общий диаметр, мм;
4,0 — внутренний диаметр, мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Маслостойкая уплотняющая/центрующая полосаEF001342 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -60–80 |
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы или муфтыEF007866 | Длинная |
Электрические и световые параметры 2
| Номин. токEF000001 | 34 А |
|---|---|
| Диапазон напряженияEF001711 | До 35 кВ |
Материалы и конструкция 11
| Модель или исполнениеEF000010 | Стандартное исполнение |
|---|---|
| Защитное покрытие поверхностиEF000139 | Без покрытия (голый) |
| ИзоляцияEF000155 | Нет (без) |
| Цвет изоляцииEF001715 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильного кабеляEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Да |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Да |
| Походит для многожильного кабеляEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Да |
Классификация и назначение 4
| Тип соединенияEF000064 | Стыковый соединитель |
|---|---|
| Тип соединенияEF001723 | Стыковый соединитель |
| Применениеданные поставщика | Соединение проводов |
| Серияданные поставщика | Гильза медная ГМ |
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 6–6 мм кв. |
|---|---|
| Высота изделияданные поставщика | 0.6 см |
| Длина изделияданные поставщика | 3 см |
| Ширина изделияданные поставщика | 0.6 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 100 × 5 × 115 | 0.003 | — | |
| Групповая упаковка упак (100 шт) | 100 шт | 21.4 × 19.2 × 5.9 см | 0.346 | 0.002 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 100 × 5 × 115
- Вес, кг
- 0.003
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 21.4 × 19.2 × 5.9 см
- Вес, кг
- 0.346
- Объём, м³
- 0.002
- EAN / GTIN
