Изображение может отличаться от конкретного исполнения.
REXANT

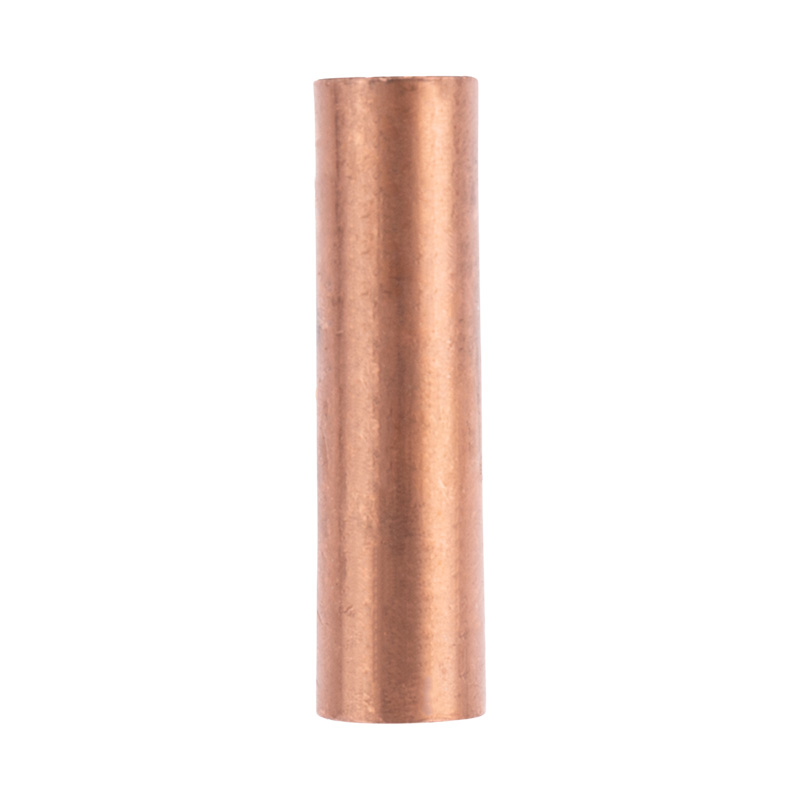

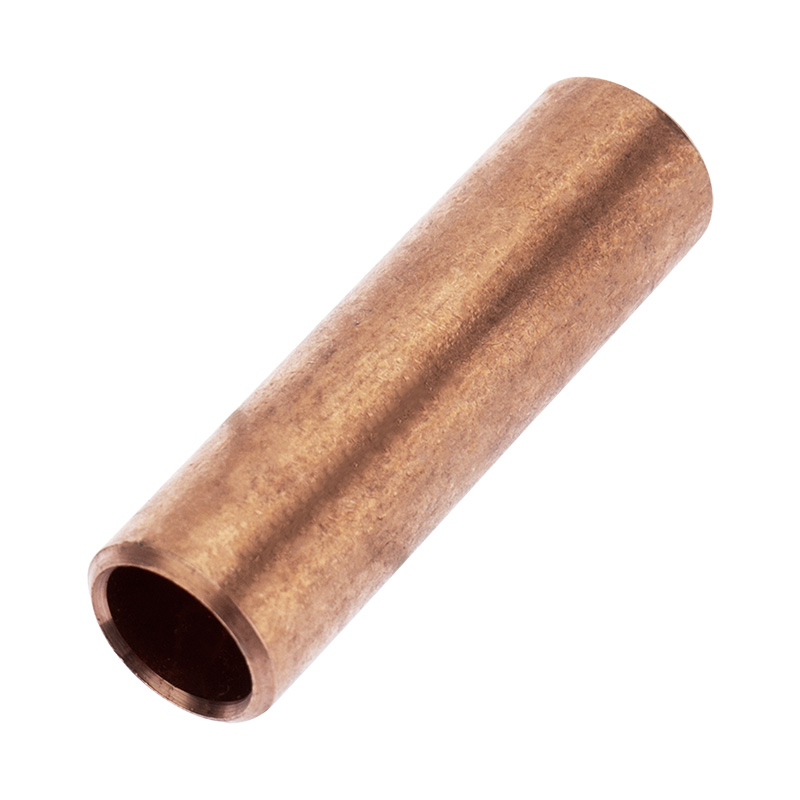

Гильза кабельная медная ГМ 240-24 (240мм² - Ø24мм) (в упак. 5 шт.) REXANT (под заказ)
ИсточникКаталог SDS_Group
КлассификацияEC001059
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток600 А
Номин поперечное сечение240–240 мм кв.
Модель или исполнениеСтандартное исполнение
Тип соединенияСтыковый соединитель
Защитное покрытие поверхностиБез покрытия (голый)
ИзоляцияНет (без)
Диапазон напряженияДо 35 кВ
МатериалМедь
Описание и назначение
Кабельная гильза ГМ 240-24 (240мм² - Ø24мм) REXANT предназначена для оконцовывания посредством опрессовки проводов и кабелей с медными жилами.
Гильза имеет сквозную конструкцию, без покрытия.
Структура обозначения:
Г — Гильза
М — Медь — материал, из которого изготовлена гильза
240— номинальное сечение гильзы, мм²
24 — внутренний диаметр, мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Маслостойкая уплотняющая/центрующая полосаEF001342 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -60–80 |
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы или муфтыEF007866 | Длинная |
Электрические и световые параметры 2
| Номин. токEF000001 | 600 А |
|---|---|
| Диапазон напряженияEF001711 | До 35 кВ |
Материалы и конструкция 11
| Модель или исполнениеEF000010 | Стандартное исполнение |
|---|---|
| Защитное покрытие поверхностиEF000139 | Без покрытия (голый) |
| ИзоляцияEF000155 | Нет (без) |
| Цвет изоляцииEF001715 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильного кабеляEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Нет |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для кабеля с сплошными жиламиEF007816 | Да |
| Походит для многожильного кабеляEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Нет |
Классификация и назначение 4
| Тип соединенияEF000064 | Стыковый соединитель |
|---|---|
| Тип соединенияEF001723 | Стыковый соединитель |
| Применениеданные поставщика | Оконцовывание посредством опрессовки проводов |
| Серияданные поставщика | Гильза кабельная |
Прочие характеристики 1
| Для полностью защищенных соединенийEF001343 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 240–240 мм кв. |
|---|---|
| Высота изделияданные поставщика | 3.2 см |
| Длина изделияданные поставщика | 7.5 см |
| Ширина изделияданные поставщика | 3.2 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 5 шт | — | 0.235 | — | |
| Групповая упаковка спец упаковка упак (5 шт) | 5 шт | — | — | — |
-
Базовая единица шт
- В упаковке
- 5 шт
- Габариты
- —
- Вес, кг
- 0.235
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (5 шт)
- В упаковке
- 5 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
