Изображение может отличаться от конкретного исполнения.
REXANT

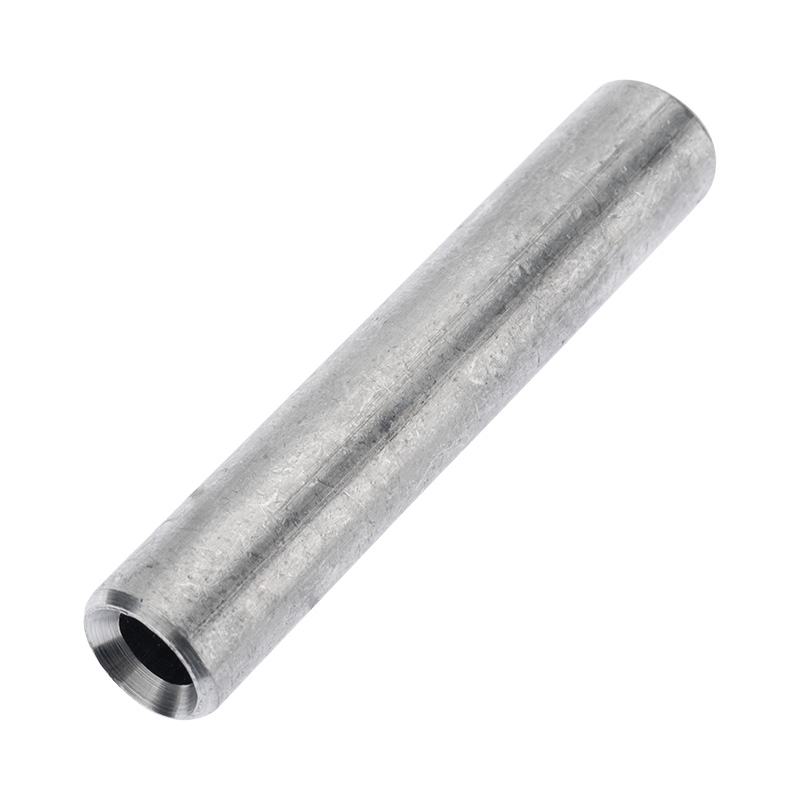

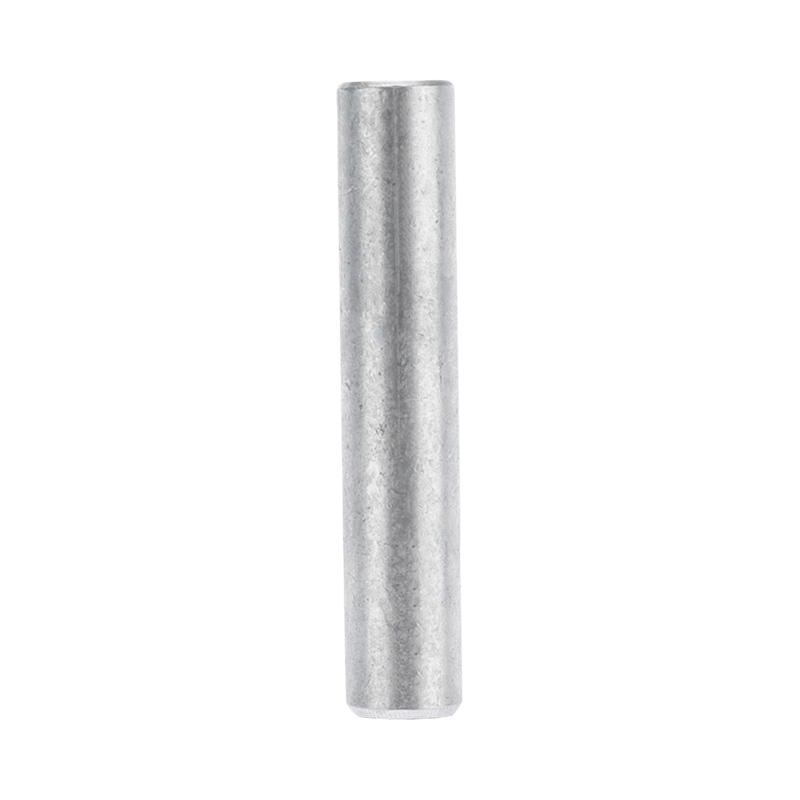

Гильза кабельная алюминиевая ГА 240-20 (240мм² - Ø20мм) (в упак. 10 шт.) REXANT (под заказ)
ИсточникКаталог SDS_Group
КлассификацияEC001060
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Поперечное сечение - алюминий240 мм кв.
Номин. поперечное сечение (медь)240 мм кв.
Уменьшенное номин поперечное сечение-алюминий240 мм кв.
Диапазон напряженияДо 35 кВ
МатериалАлюминий
Форма поперечного сеченияКруглый (-ая,-ое)
Подходит для кабелей с алюминиевой/стальной жилойДа
Подходит для кабелей из алюм-магниемДа
Описание и назначение
Кабельная гильза ГА 240-20 (240мм² - Ø20мм) REXANT предназначена для оконцовывания посредством опрессовки проводов и кабелей с медными жилами.
Выполнена из высококачественного алюминия и имеет сквозную конструкцию.
Структура обозначения:
Г — Гильза
А — Алюминий — материал, из которого изготовлена гильза
240— номинальное сечение гильзы, мм²
20— внутренний диаметр, мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Маслостойкая уплотняющая/центрующая полосаEF001342 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -60–80 |
Электрические и световые параметры 1
| Диапазон напряженияEF001711 | До 35 кВ |
|---|
Материалы и конструкция 2
| МатериалEF002169 | Алюминий |
|---|---|
| Подходит для кабелей с алюминиевой/стальной жилойEF007791 | Да |
Монтаж и подключение 1
| Метод монтажаданные поставщика | Опрессовка |
|---|
Классификация и назначение 2
| Применениеданные поставщика | Оконцовывание проводов |
|---|---|
| Серияданные поставщика | Гильза кабельная |
Прочие характеристики 4
| Изолированн.EF000019 | Нет |
|---|---|
| Для полностью защищенных соединенийEF001343 | Нет |
| Соединение медным болтомEF001344 | Нет |
| Подходит для кабелей из алюм-магниемEF007792 | Да |
Размеры и упаковка
Изделие
| Поперечное сечение - алюминийEF007574 | 240 мм кв. |
|---|---|
| Номин. поперечное сечение (медь)EF007724 | 240 мм кв. |
| Форма поперечного сеченияEF008024 | Круглый (-ая,-ое) |
| Уменьшенное номин поперечное сечение-алюминийEF008029 | 240 мм кв. |
| Внутренний диаметрданные поставщика | 20 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | — | 0.101 | — | |
| Групповая упаковка упак (10 шт) | 10 шт | — | — | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- —
- Вес, кг
- 0.101
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
