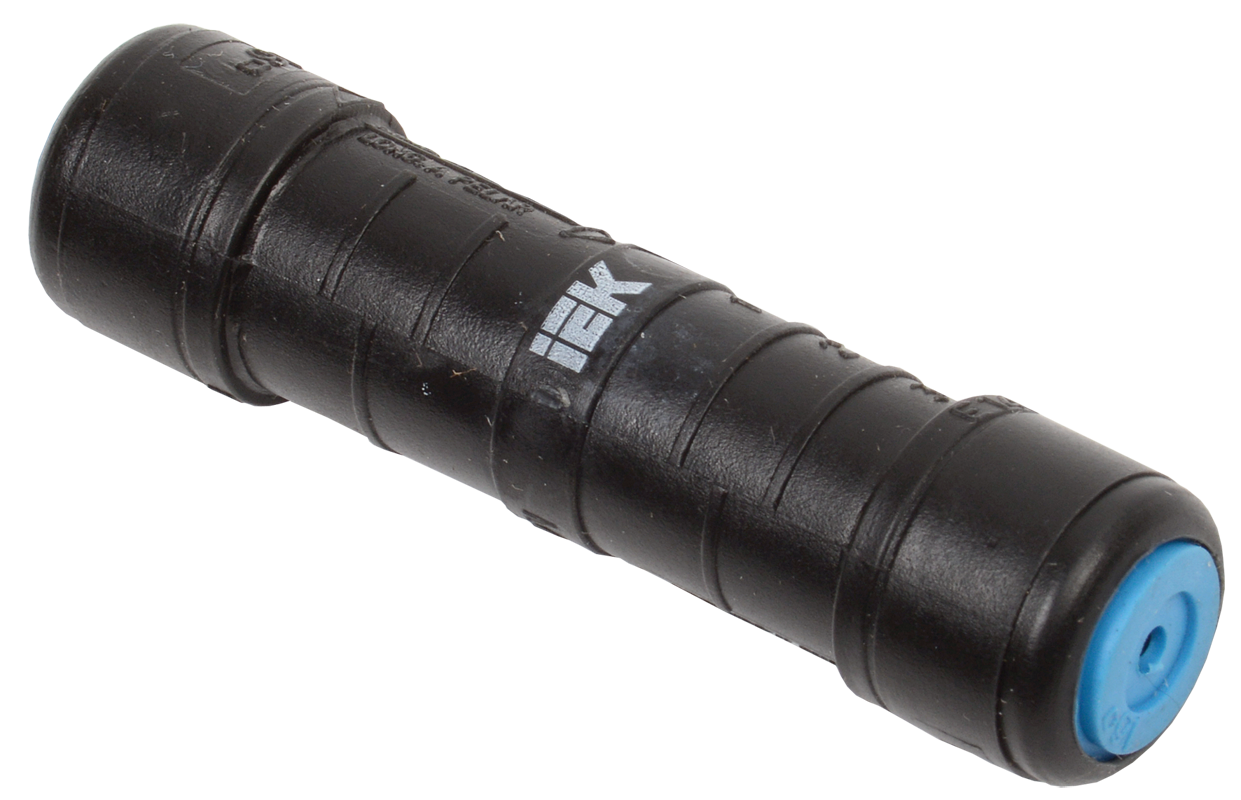

Гильза изолированная абонентская ГИА 06-16 (MJPB 06-16) IEK
ИсточникКаталог IEK
КлассификацияEC001060
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Наруж диаметр18.5
Назначение или область примененияДля абонентских проводов
Вес0.02
Для полностью защищенных соединенийДа
Длина73
Диапазон напряженияДо 1 кВ
МатериалАлюминий
Подходит для кабелей из алюм-магниемНет
Описание и назначение
Гильзы ГИА для самонесущих проводов служат для механического и электрического соединения самонесущих проводов. Применимы для алюминиевых и медных многопроволочных проводов; определенному сечению провода соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность алюминия от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий, защищающий место соединения от контактной электрохимической коррозии. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 40% прочности провода, при присоединении провода СИП, и 20% в случае опрессовывания медного проводника.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Диапазон рабочих температурданные поставщика | -50...+60 °C |
|---|
Электрические и световые параметры 2
| Диапазон напряженияEF001711 | До 1 кВ |
|---|---|
| Цвет правого герметизир кольцаданные поставщика | Коричневый |
Материалы и конструкция 2
| МатериалEF002169 | Алюминий |
|---|---|
| Цвет левого герметизир кольцаданные поставщика | Синий/голубой |
Классификация и назначение 2
| Назначение или область примененияEF000041 | Для абонентских проводов |
|---|---|
| Тип матрицы для оперсовки гильзданные поставщика | Е140 |
Прочие характеристики 2
| Для полностью защищенных соединенийEF001343 | Да |
|---|---|
| Подходит для кабелей из алюм-магниемEF007792 | Нет |
Размеры и упаковка
Изделие
| Наруж диаметрEF000015 | 18.5 |
|---|---|
| ВесEF000167 | 0.02 |
| ДлинаEF001438 | 73 |
| Форма поперечного сеченияEF008024 | Многопроволочная круглая/секторная жила |
| Уменьшенное номин поперечное сечение-алюминийEF008029 | - |
| Внутр диаметр 1данные поставщика | 3.3 мм |
| Внутр диаметр 2данные поставщика | 5.3 мм |
| Сечение СИП левая частьданные поставщика | 16 мм² |
| Сечение СИП правая частьданные поставщика | 6 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка ПАКЕТ БЕЗ ФОРМЫ | 10 шт | 0.13 × 0.18 × 0.03 м | 0.3 | 0.000702 | |
| TRANSPORTING ГОФРОКОРОБ | 300 шт | 0.435 × 0.37 × 0.12 | 9 | 0.01287 |
