Гильза ГМЛ-70 медная луженая соединительная IEK
IEK · артикул UGTY10-070-12
Изображение может отличаться от конкретного исполнения.
IEK

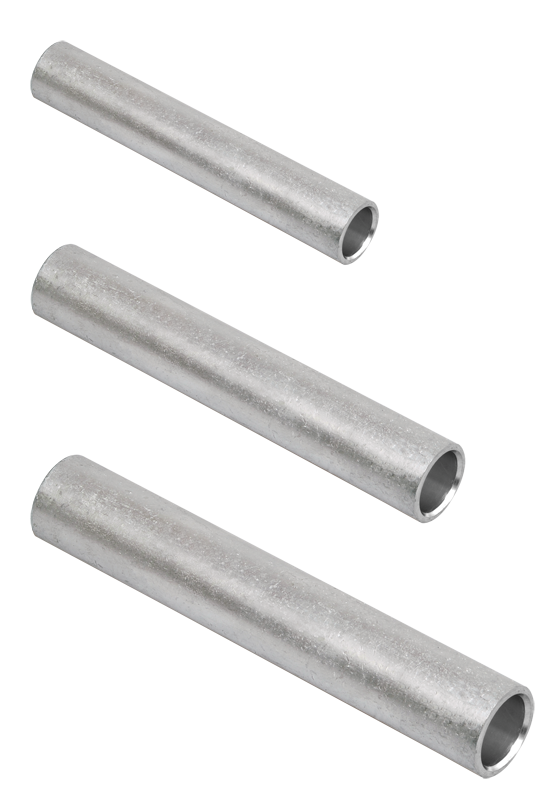

Гильза GL-70 алюминиевая соединительная IEK
ИсточникКаталог IEK
КлассификацияEC001060
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Наруж диаметр18
Назначение или область примененияПрочее
Внутр диаметр12
Для полностью защищенных соединенийНет
Длина102
Диапазон напряженияДо 1 кВ
МатериалАлюминий
Поперечное сечение - алюминий70
Описание и назначение
Предназначены для соединения алюминиевых проводников путем опрессовки. Материал - электротехнический алюминий.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Диапазон рабочих температурданные поставщика | -40...+80 °C |
|---|
Электрические и световые параметры 2
| Диапазон напряженияEF001711 | До 1 кВ |
|---|---|
| Глибина отв под кабель справой стороныданные поставщика | 48 мм |
Материалы и конструкция 1
| МатериалEF002169 | Алюминий |
|---|
Классификация и назначение 1
| Назначение или область примененияEF000041 | Прочее |
|---|
Прочие характеристики 3
| Для полностью защищенных соединенийEF001343 | Нет |
|---|---|
| Подходит для кабелей из алюм-магниемEF007792 | Нет |
| Глибина отв под кабель слевой стороныданные поставщика | 48 мм |
Размеры и упаковка
Изделие
| Наруж диаметрEF000015 | 18 |
|---|---|
| Внутр диаметрEF000065 | 12 |
| ДлинаEF001438 | 102 |
| Поперечное сечение - алюминийEF007574 | 70 |
| Форма поперечного сеченияEF008024 | Многопроволочная круглая/секторная жила |
| Уменьшенное номин поперечное сечение-алюминийEF008029 | - |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка КОРОБКА/БОКС | 10 шт | 0.19 × 0.14 × 0.092 м | 0.413 | 0.002447 | |
| TRANSPORTING ГОФРОКОРОБ | 800 шт | 0.4 × 0.3 × 0.28 м | 33 | 0.0336 |
