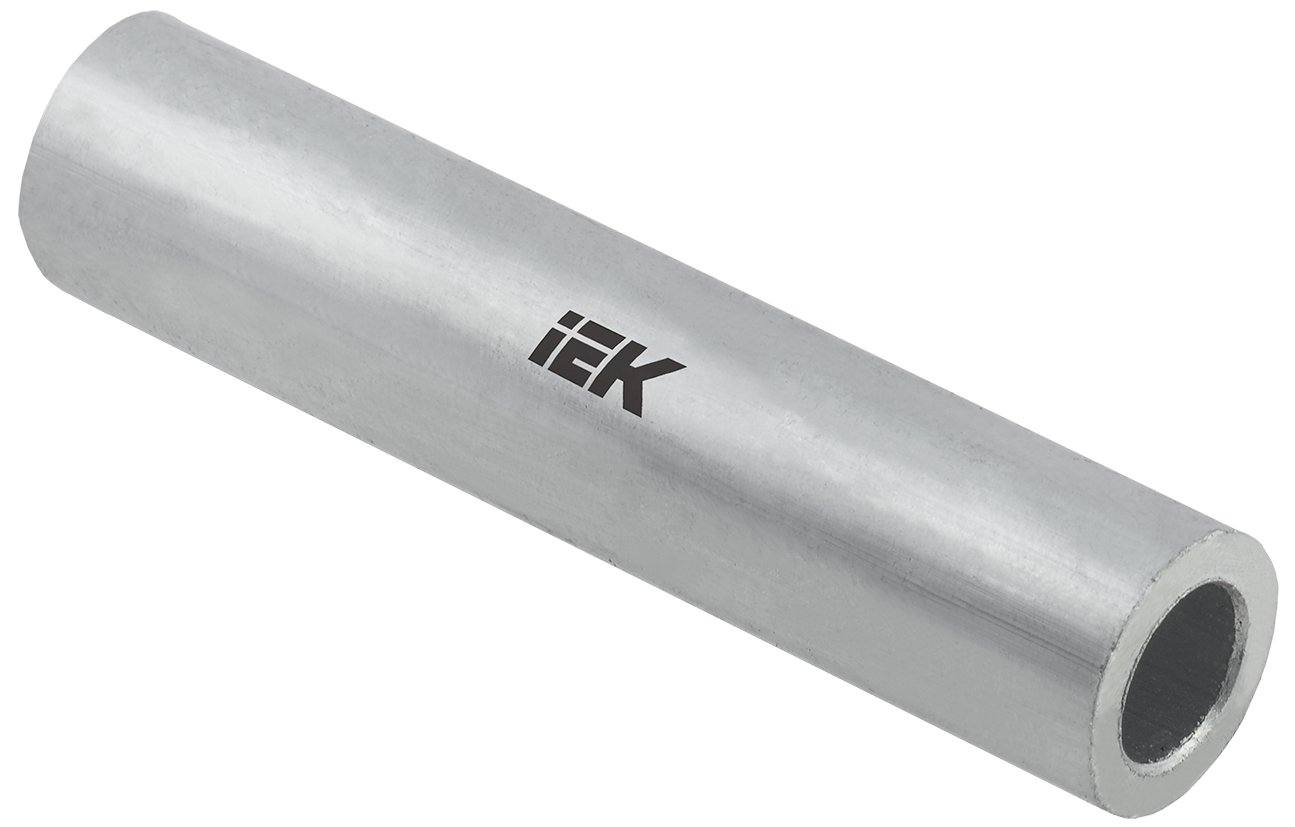

Гильза алюминиевая ГА 150-17 ГОСТ 23469.2 IEK
ИсточникКаталог IEK
КлассификацияEC001060
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Наруж диаметр24
Внутр диаметр17
Для полностью защищенных соединенийНет
Длина100
Диапазон напряженияДо 10 кВ
МатериалАлюминий
Поперечное сечение - алюминий150
Подходит для кабелей из алюм-магниемНет
Описание и назначение
Гильза алюминиевая ГА товарного знака IEK предназначена для соединения опрессовкой алюминиевых кабелей и проводов без осевой нагрузки, изготовлена из электротехнического алюминия.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Диапазон рабочих температурданные поставщика | -60...+80 °C |
|---|
Электрические и световые параметры 1
| Диапазон напряженияEF001711 | До 10 кВ |
|---|
Материалы и конструкция 1
| МатериалEF002169 | Алюминий |
|---|
Прочие характеристики 2
| Для полностью защищенных соединенийEF001343 | Нет |
|---|---|
| Подходит для кабелей из алюм-магниемEF007792 | Нет |
Размеры и упаковка
Изделие
| Наруж диаметрEF000015 | 24 |
|---|---|
| Внутр диаметрEF000065 | 17 |
| ДлинаEF001438 | 100 |
| Поперечное сечение - алюминийEF007574 | 150 |
| Форма поперечного сеченияEF008024 | Многопроволочная круглая/секторная жила |
| Уменьшенное номин поперечное сечение-алюминийEF008029 | - |
| Внутр диаметр 1данные поставщика | 17 мм |
| Внутр диаметр 2данные поставщика | 17 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 25 шт | 0.2 × 0.3 × 0.05 м | 1.481 | 0.003 | |
| TRANSPORTING ГОФРОКОРОБ | 200 шт | 0.29 × 0.22 × 0.24 м | 11.85 | 0.015312 |
