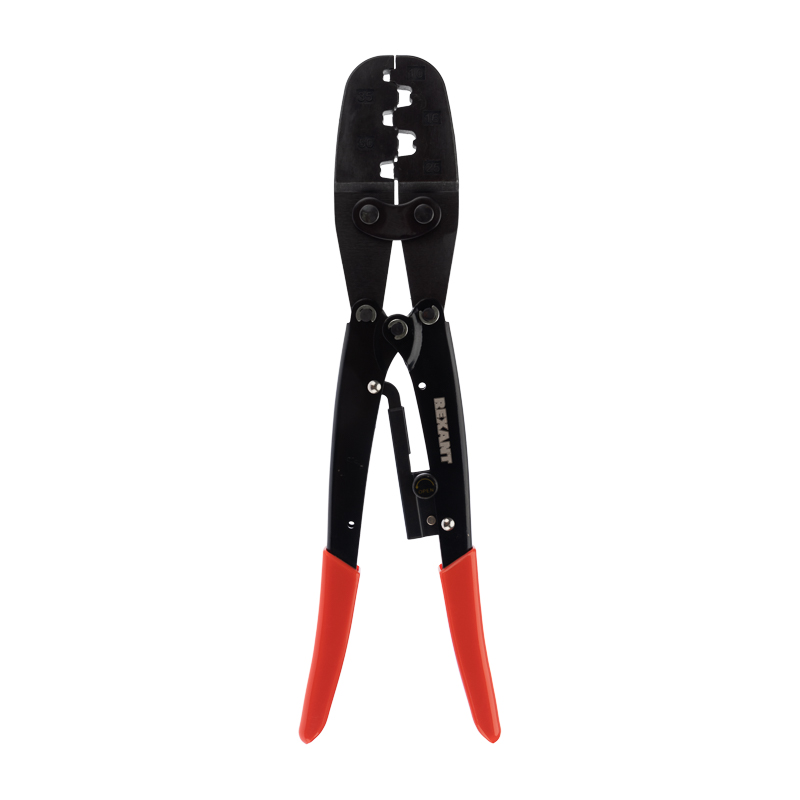

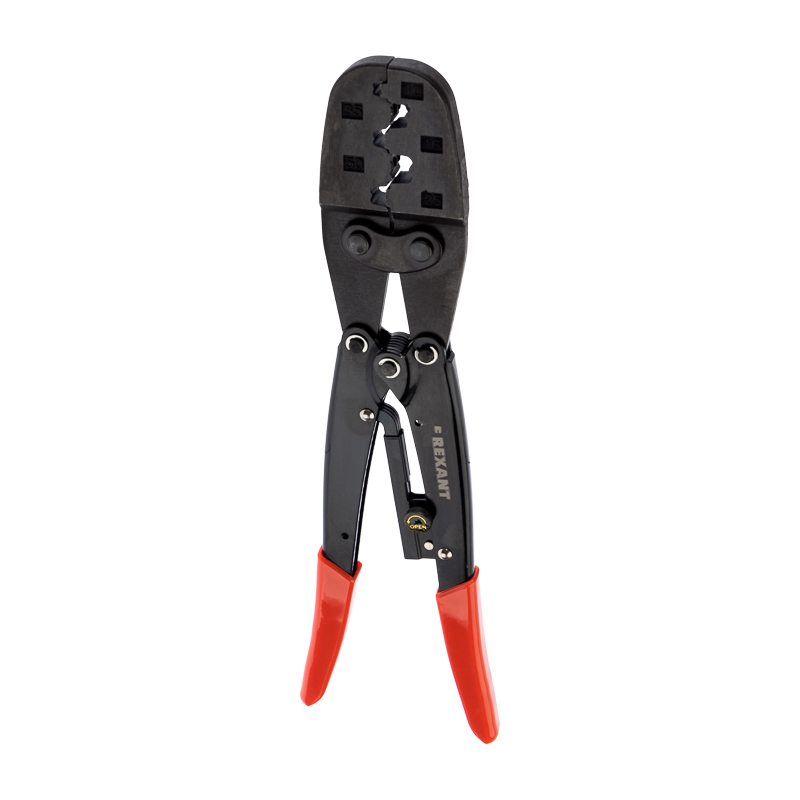

Пресс механический для обжима втулочных наконечников 10-50мм² REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000168
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина320 мм
Сечение кабеля10–50 мм кв.
Подходит дляКабельные концевые гильзы
Исполнение или управлениеМеханический
Форма опрессовкиТрапециевидный обжим
С отрезным устройствомНет
Материал корпусаЗакаленная сталь
С фикс устр-для механ инструментаДа
Описание и назначение

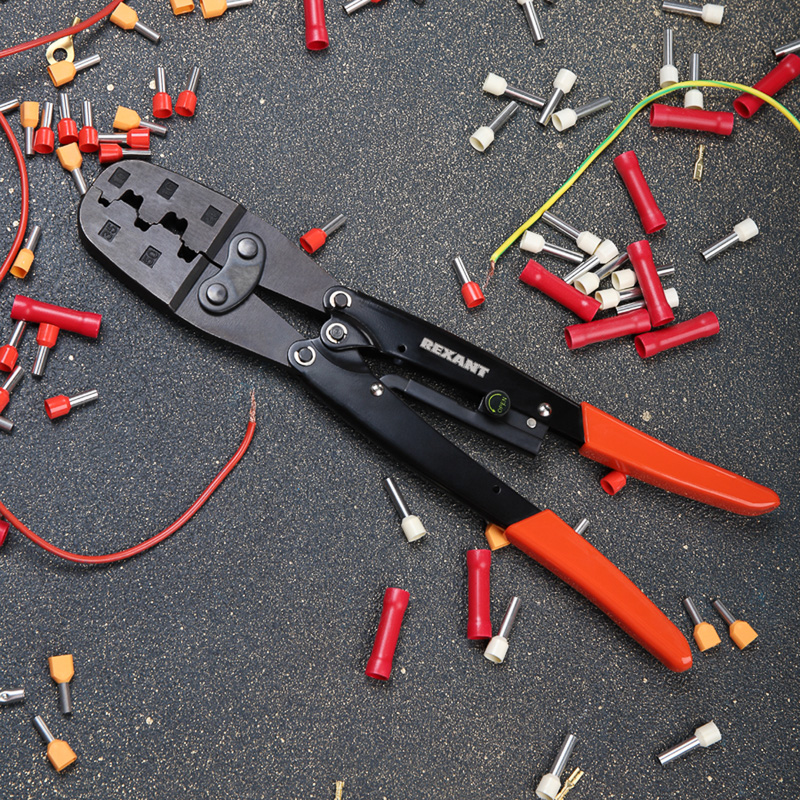

Механический пресс для обжима изолированных и неизолированных втулочных наконечников сечением 10–50 мм² и 2х6–2х16 мм².

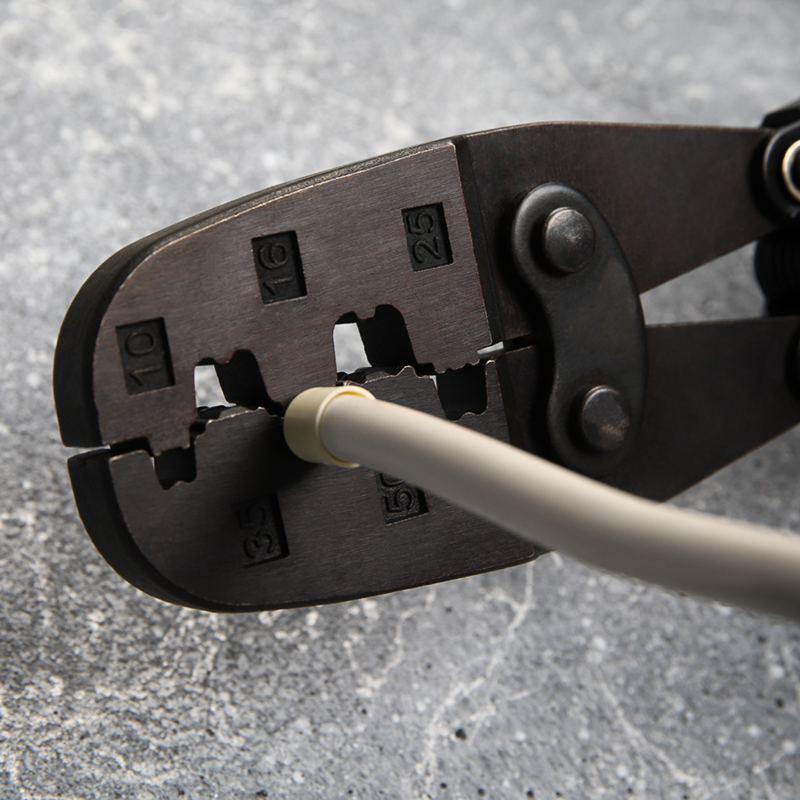

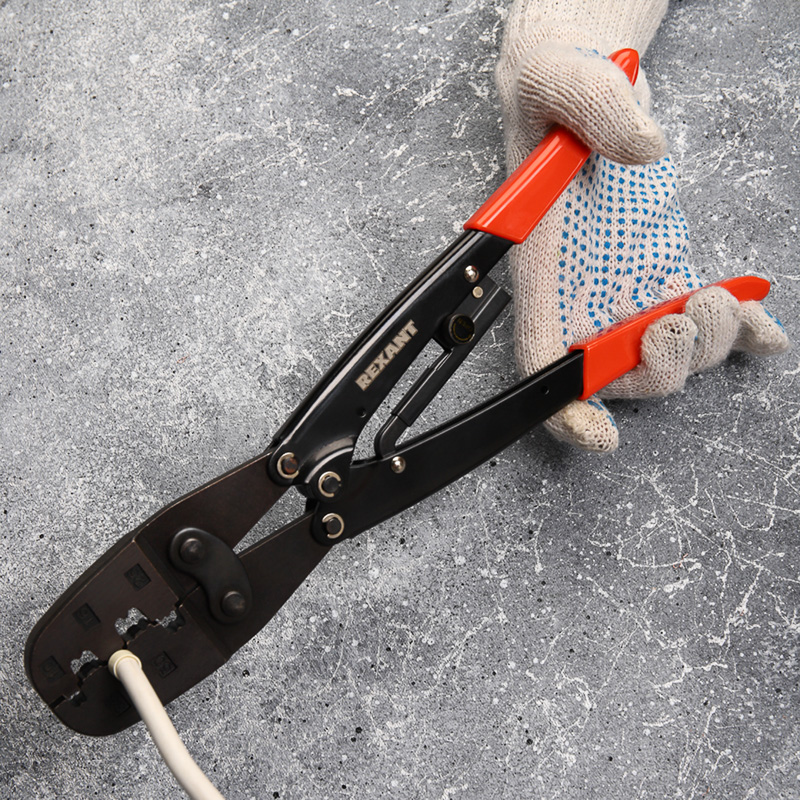

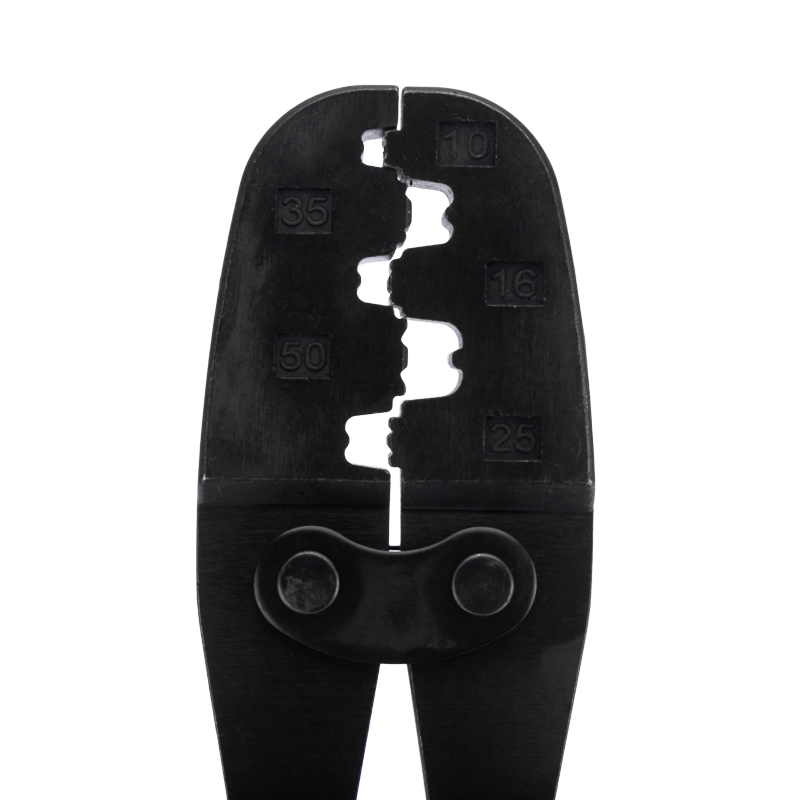

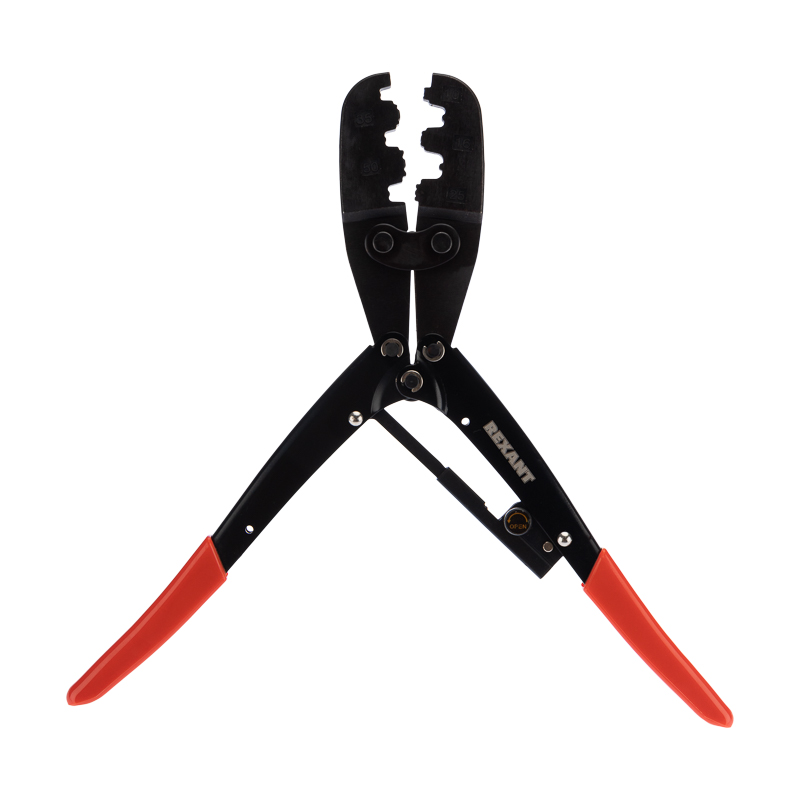

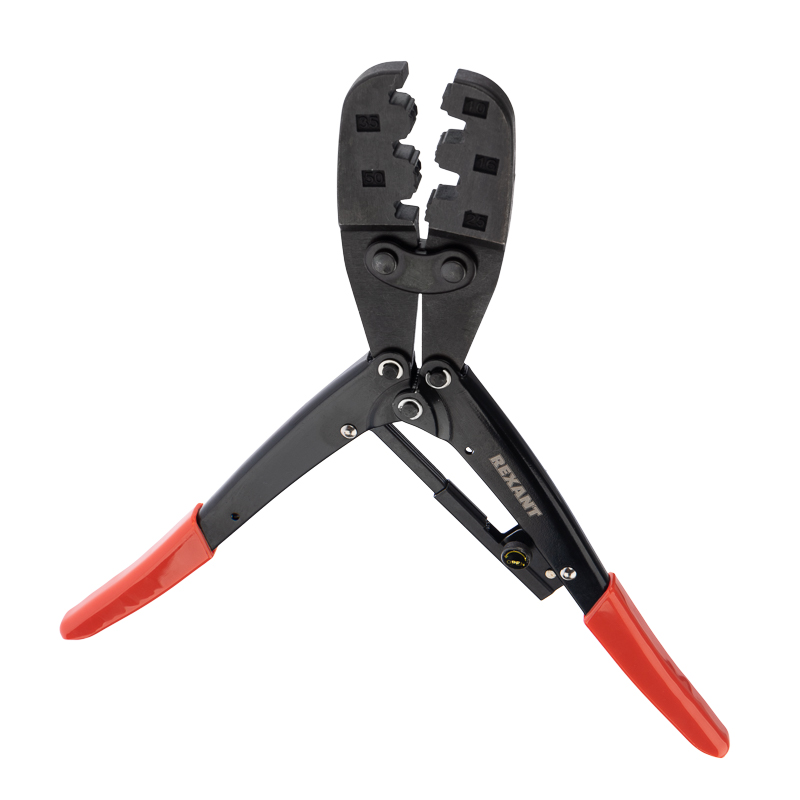

Корпус пресса изготовлен из закаленной инструментальной стали с воронением, благодаря чему устойчив к механическим воздействиям и имеет продолжительный срок службы. Профилированные пятипозиционные обжимные губки предназначены для надежного захвата и эффективного обжима соединительных элементов. Храповой механизм производит полный цикл качественной опрессовки. Конструкция, выполненная по принципу "двойной рычаг", позволяет прикладывать меньше усилий для обжима. На губки нанесена справочная маркировка для удобного и быстрого поиска нужной позиции в матрице. Однокомпонентные защитные рукоятки выполнены из плотного нескользящего синтетического материала, который делает работу с инструментом легкой и приятной.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–40 |
|---|
Электрические и световые параметры 1
| Исполнение или управлениеEF001462 | Механический |
|---|
Материалы и конструкция 3
| Материал корпусаEF001596 | Закаленная сталь |
|---|---|
| Исполнение рукояткиEF007841 | 1-компонент |
| С функцией зачистки/ снятия изоляции кабеляEF007938 | Нет |
Классификация и назначение 4
| Форма опрессовкиEF001816 | Трапециевидный обжим |
|---|---|
| Классификация по AWGEF004498 | 7–0 |
| Применениеданные поставщика | Обжим |
| Серияданные поставщика | Пресс |
Прочие характеристики 10
| Подходит дляEF000073 | Кабельные концевые гильзы |
|---|---|
| С отрезным устройствомEF000168 | Нет |
| С фикс устр-для механ инструментаEF001817 | Да |
| С автоматическим возвратомEF007941 | Да |
| Сменная вкладкаEF009921 | Нет |
| Количество позиций в матрицеданные поставщика | 5,0000 штук |
| Обжим наконечниковданные поставщика | Изолированные и неизолированные |
| Регулятор силы сжатияданные поставщика | Нет |
| Сменная матрицаданные поставщика | Нет |
| Храповой механизмданные поставщика | Да |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 320 мм |
|---|---|
| Сечение кабеляEF003929 | 10–50 мм кв. |
| Высота изделияданные поставщика | 2,4000 см |
| Длина изделияданные поставщика | 32,0000 см в единицах производителя |
| Ширина изделияданные поставщика | 9,5000 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 9.5 × 32.2 × 2.4 см | 0.781 | 0.001 | |
| Групповая упаковка кор (30 шт) | 30 шт | 36.1 × 31 × 25.9 см | 23.404 | 0.029 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 9.5 × 32.2 × 2.4 см
- Вес, кг
- 0.781
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (30 шт)
- В упаковке
- 30 шт
- Габариты
- 36.1 × 31 × 25.9 см
- Вес, кг
- 23.404
- Объём, м³
- 0.029
- EAN / GTIN
