REXANT

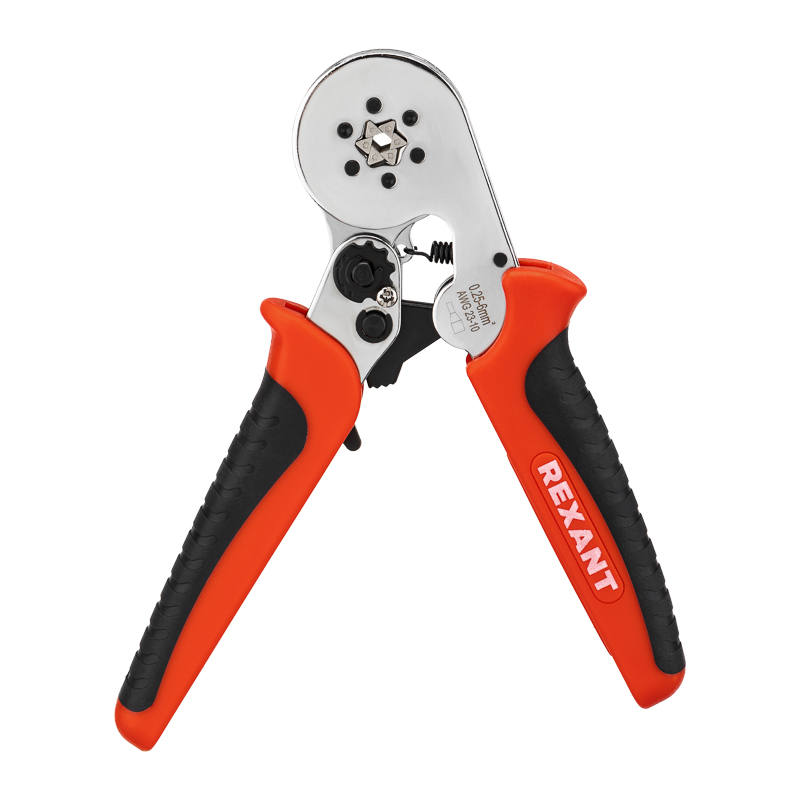

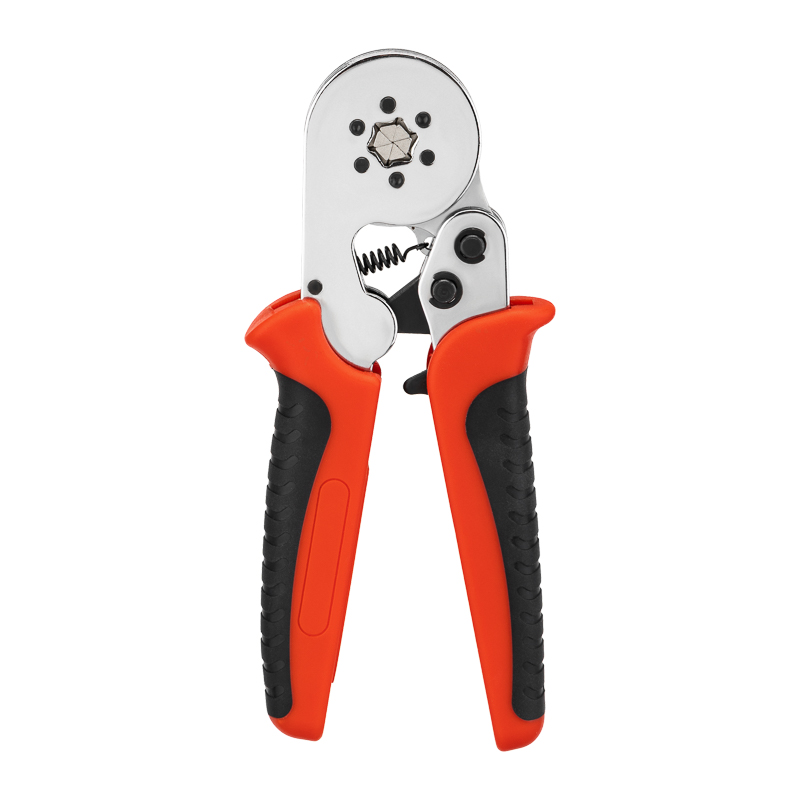

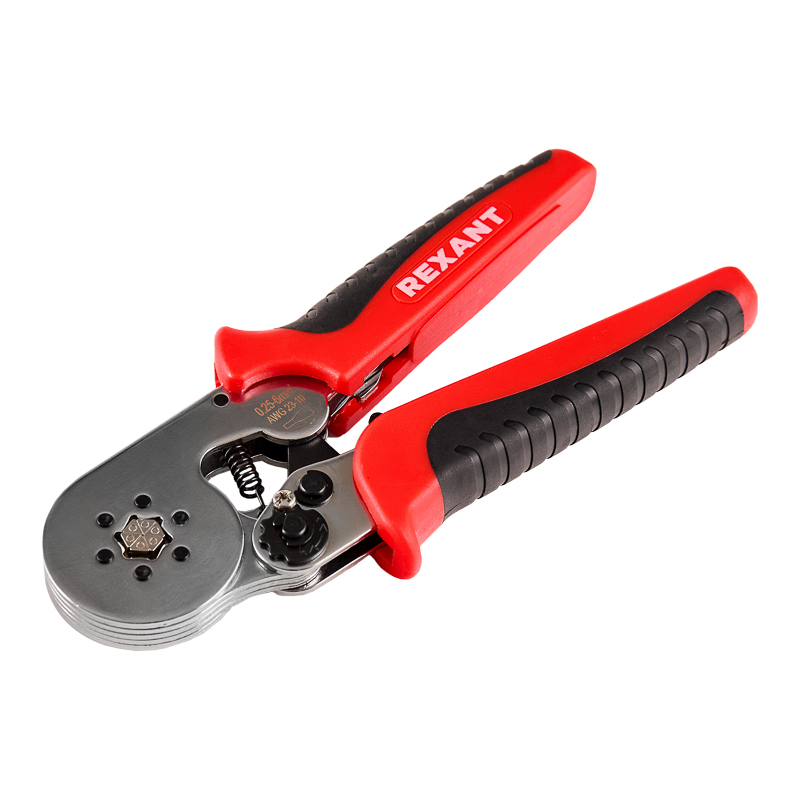

Кримпер для обжима штыревых наконечников, шестисегментная матрица, 0,25-6,0мм² REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000168
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина170 мм
Сечение кабеля0,08–6 мм кв.
Подходит дляКабельные наконечники и соединители
Исполнение или управлениеМеханический
Форма опрессовкиГексагональный обжим (шестигранник)
С отрезным устройствомНет
Материал корпусаЗакаленная сталь
С фикс устр-для механ инструментаДа
Описание и назначение

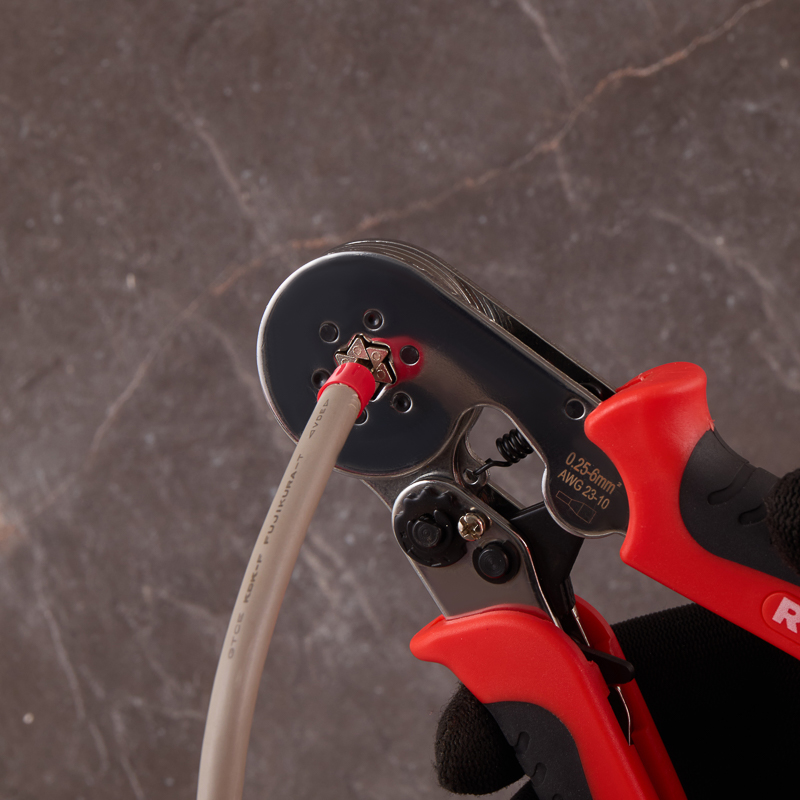

Кримпер Rexant предназначен для опрессовки штыревых наконечников сечением 0,25–6 мм².

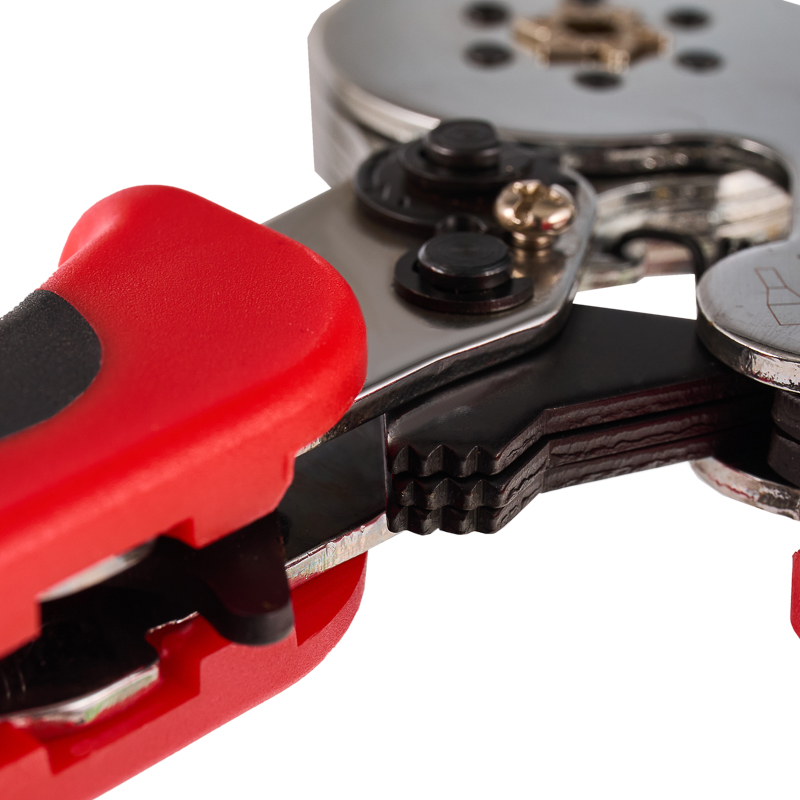

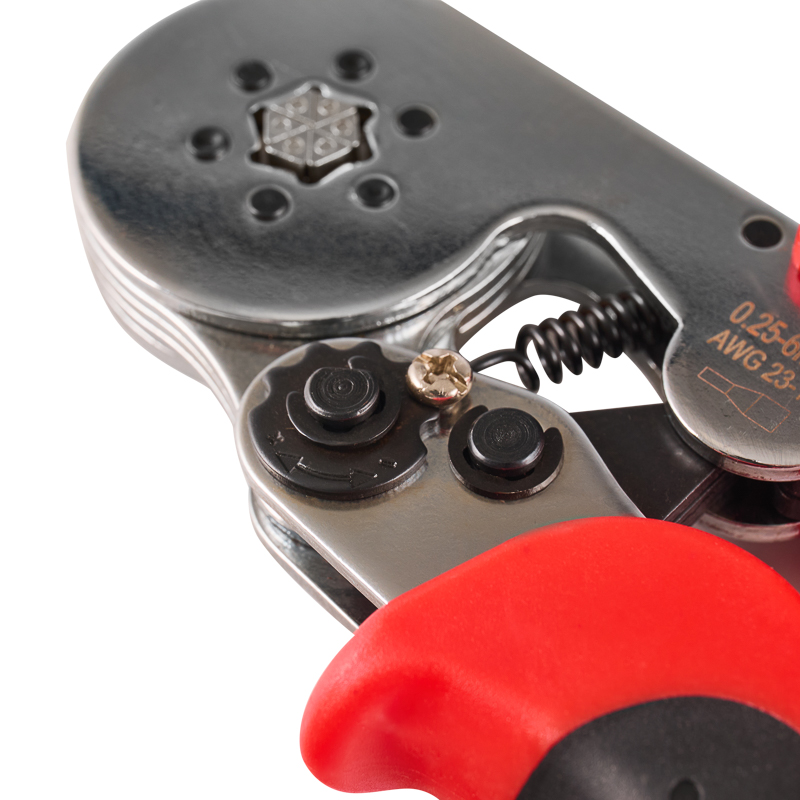

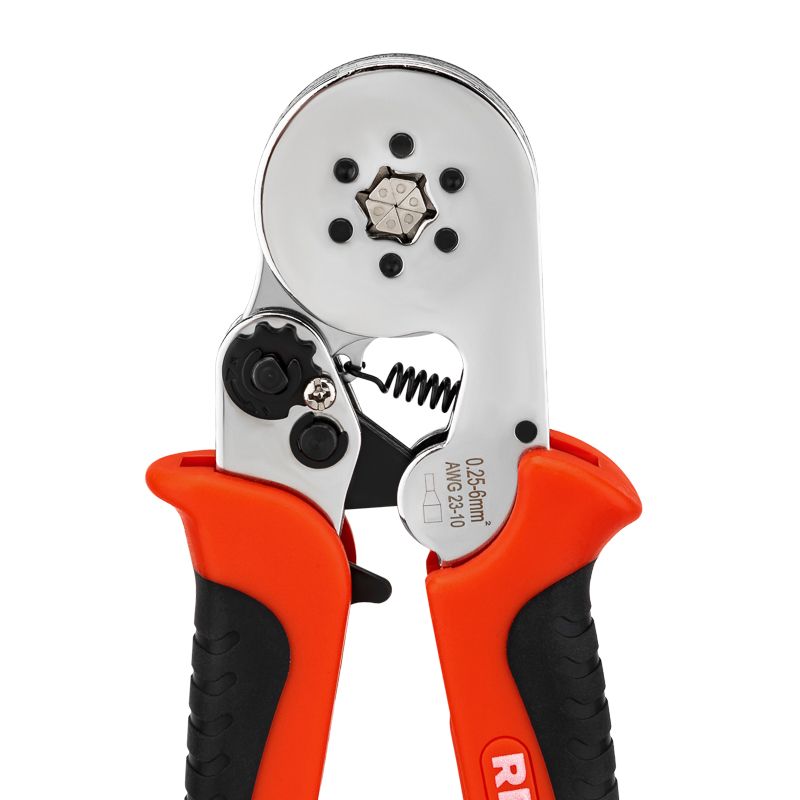

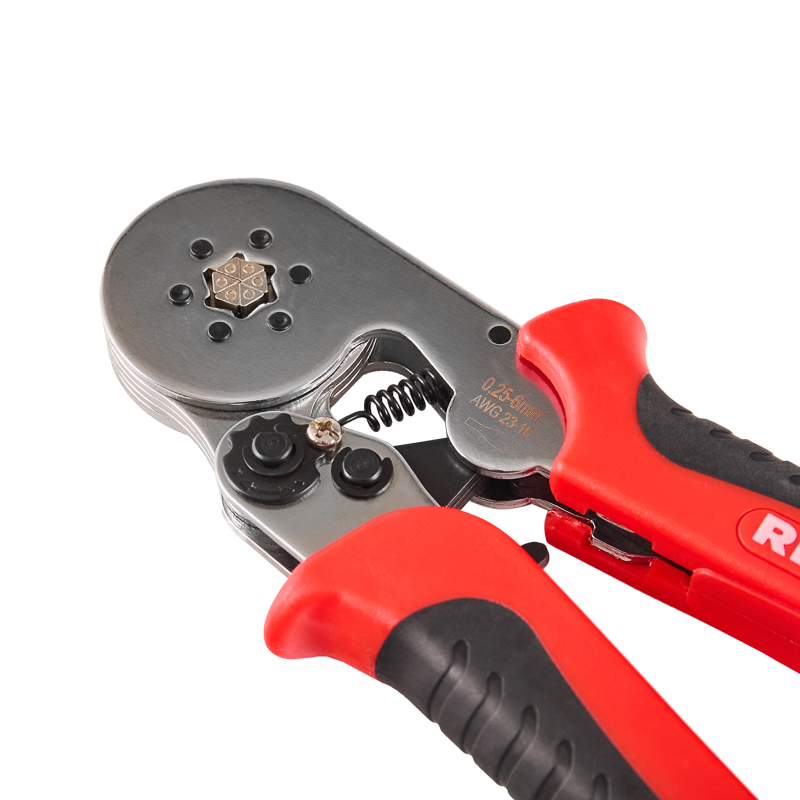

Корпус кримпера изготовлен из высокопрочной закаленной инструментальной стали с воронением, благодаря чему устойчив к механическим воздействиям и имеет продолжительный срок службы. Шестисегментная саморегулирующаяся матрица с системой поворотных кулачков диафрагменного типа выполняет гексагональный профиль обжима, обеспечивая равномерное распределение силы обжима. Есть возможность регулировать давление опрессовки. Возвратный механизм обеспечивает обратный ход рукояток и упрощает процесс работы с инструментом. Храповой механизм производит полный цикл качественной опрессовки. Двухкомпонентные защитные рукоятки выполнены из плотного нескользящего синтетического материала, который делает работу с инструментом легкой и приятной.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–40 |
|---|
Электрические и световые параметры 1
| Исполнение или управлениеEF001462 | Механический |
|---|
Материалы и конструкция 3
| Материал корпусаEF001596 | Закаленная сталь |
|---|---|
| Исполнение рукояткиEF007841 | 2-компонент |
| С функцией зачистки/ снятия изоляции кабеляEF007938 | Нет |
Классификация и назначение 4
| Форма опрессовкиEF001816 | Гексагональный обжим (шестигранник) |
|---|---|
| Классификация по AWGEF004498 | 28–10 |
| Применениеданные поставщика | Обжим |
| Серияданные поставщика | Кримпер |
Прочие характеристики 10
| Подходит дляEF000073 | Кабельные наконечники и соединители |
|---|---|
| С отрезным устройствомEF000168 | Нет |
| С фикс устр-для механ инструментаEF001817 | Да |
| С автоматическим возвратомEF007941 | Да |
| Сменная вкладкаEF009921 | Нет |
| Количество позиций в матрицеданные поставщика | 1,0000 штук |
| Обжим наконечниковданные поставщика | Изолированные |
| Регулятор силы сжатияданные поставщика | Да |
| Сменная матрицаданные поставщика | Нет |
| Храповой механизмданные поставщика | Да |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 170 мм |
|---|---|
| Сечение кабеляEF003929 | 0,08–6 мм кв. |
| Высота изделияданные поставщика | 2,0000 см |
| Длина изделияданные поставщика | 17,0000 см в единицах производителя |
| Ширина изделияданные поставщика | 8,0000 см |

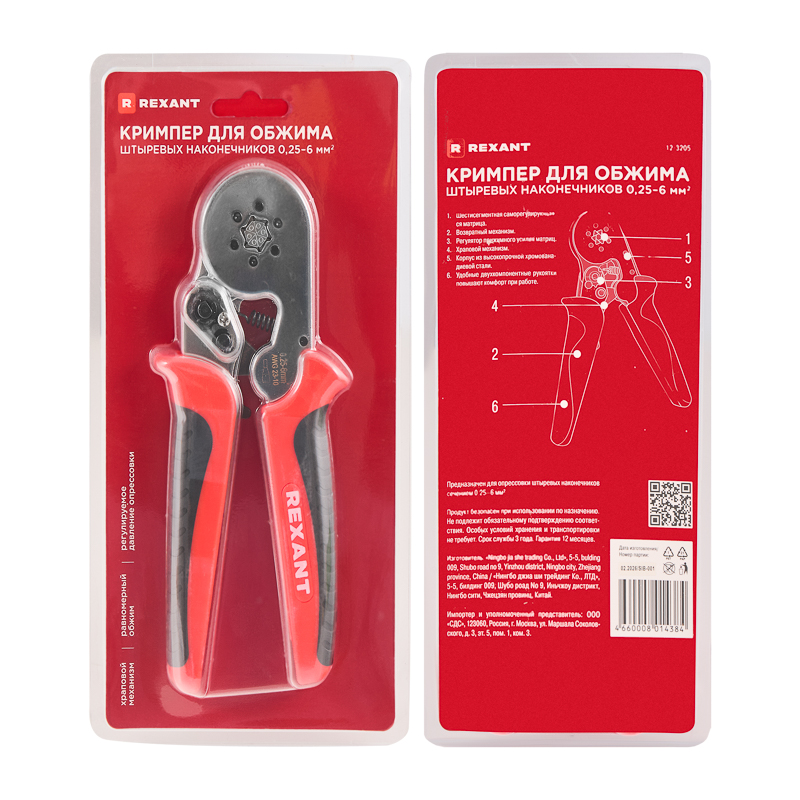

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 шт.) | 1 шт | 23 × 12.2 × 1.9 см | 0.408 | 0.001 | |
| Групповая упаковка кор. (50 шт.) | 50 шт. | ширина 0.272, высота 0.253 неполные | 21.722 | 0.047 | |
| Групповая упаковка упак (10 шт) | 10 шт | 24.5 × 12.8 × 23.5 см | 4.18 | 0.007 | |
| Групповая упаковка кор. (40 шт.) | 40 шт | 57.1 × 26.4 × 24.7 см | 18.368 | 0.037 |
-
Базовая единица кор. (1 шт.)
- В упаковке
- 1 шт
- Габариты
- 23 × 12.2 × 1.9 см
- Вес, кг
- 0.408
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор. (50 шт.)
- В упаковке
- 50 шт.
- Габариты
- ширина 0.272, высота 0.253 неполные
- Вес, кг
- 21.722
- Объём, м³
- 0.047
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 24.5 × 12.8 × 23.5 см
- Вес, кг
- 4.18
- Объём, м³
- 0.007
- EAN / GTIN
-
Групповая упаковка кор. (40 шт.)
- В упаковке
- 40 шт
- Габариты
- 57.1 × 26.4 × 24.7 см
- Вес, кг
- 18.368
- Объём, м³
- 0.037
- EAN / GTIN
