Кримпер для обжима штыревых наконечников 0,25-10,0мм² PROconnect
SDS_Group · артикул 12-3202-4

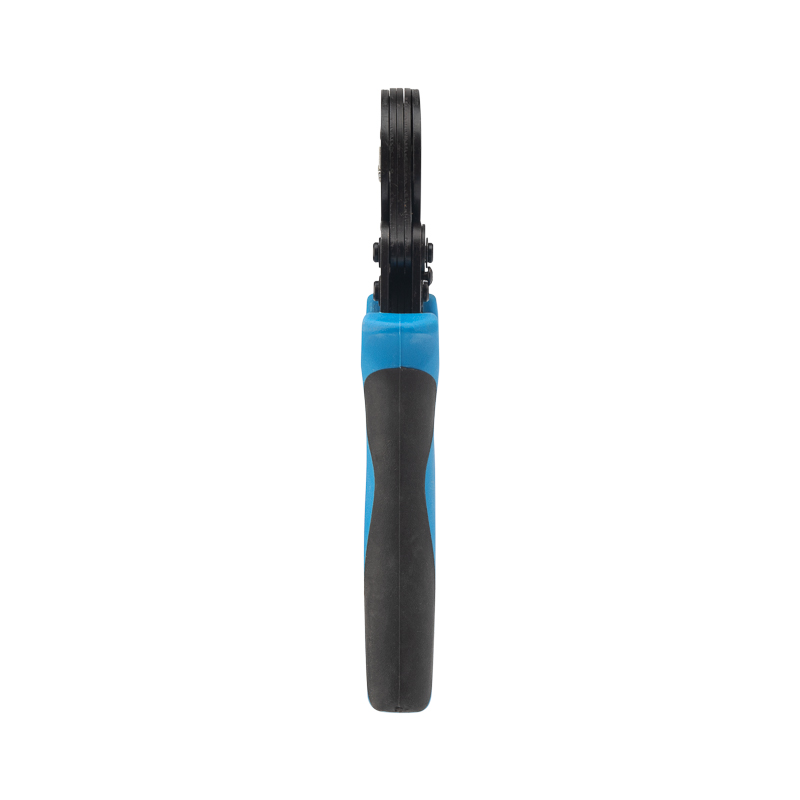

Изображение может отличаться от конкретного исполнения.
REXANT

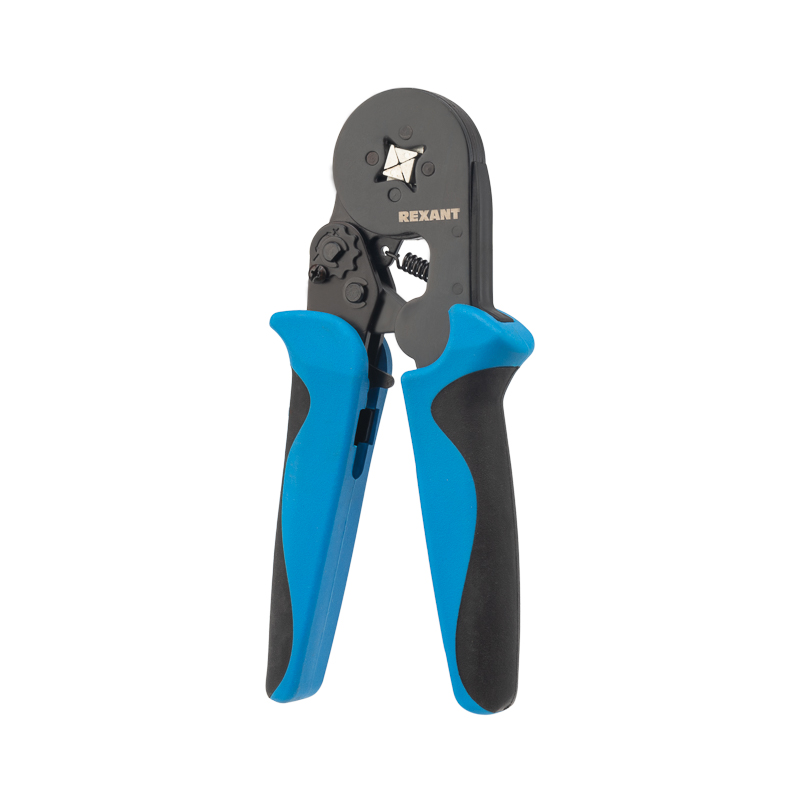

Кримпер для обжима штыревых наконечников 0,25-10,0мм² REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000168
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина170 мм
Сечение кабеля0,25–6 мм кв.
Подходит дляКабельные наконечники и соединители
Исполнение или управлениеМеханический
Форма опрессовкиКвадратная опрессовка
С отрезным устройствомНет
Материал корпусаЗакаленная сталь
С фикс устр-для механ инструментаДа
Описание и назначение

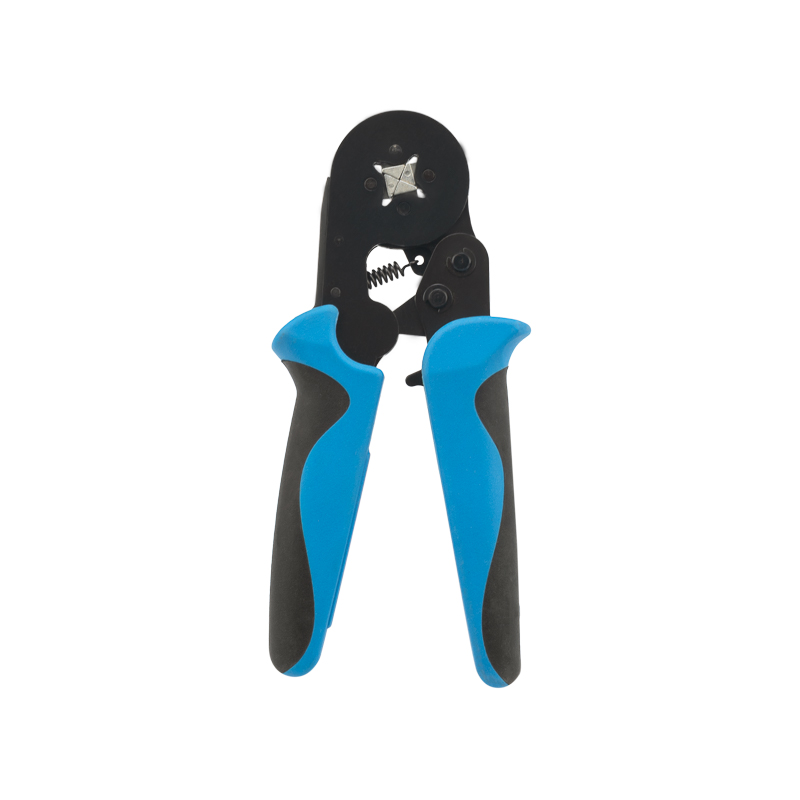

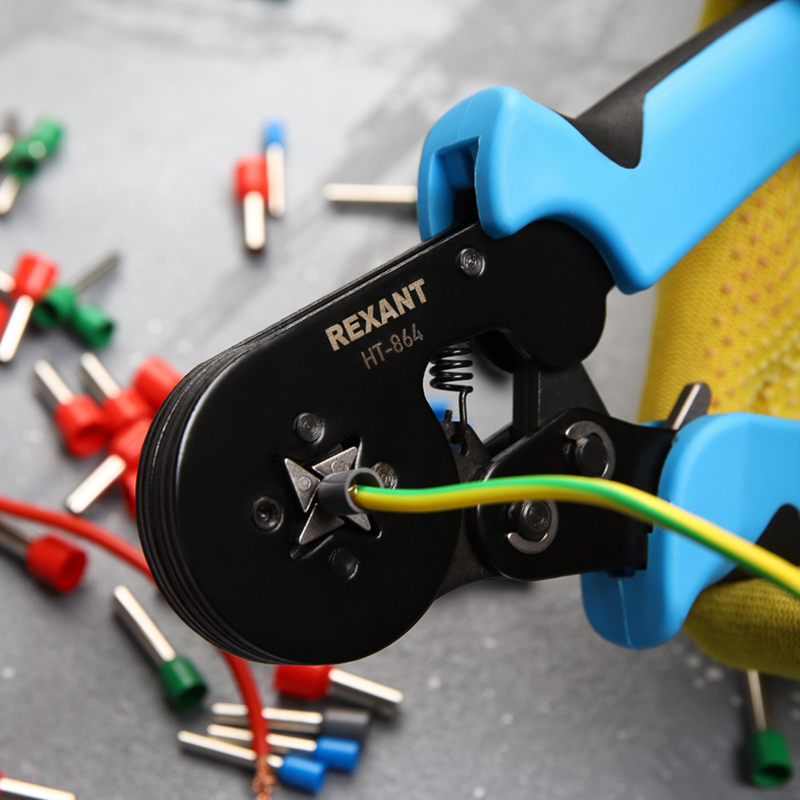

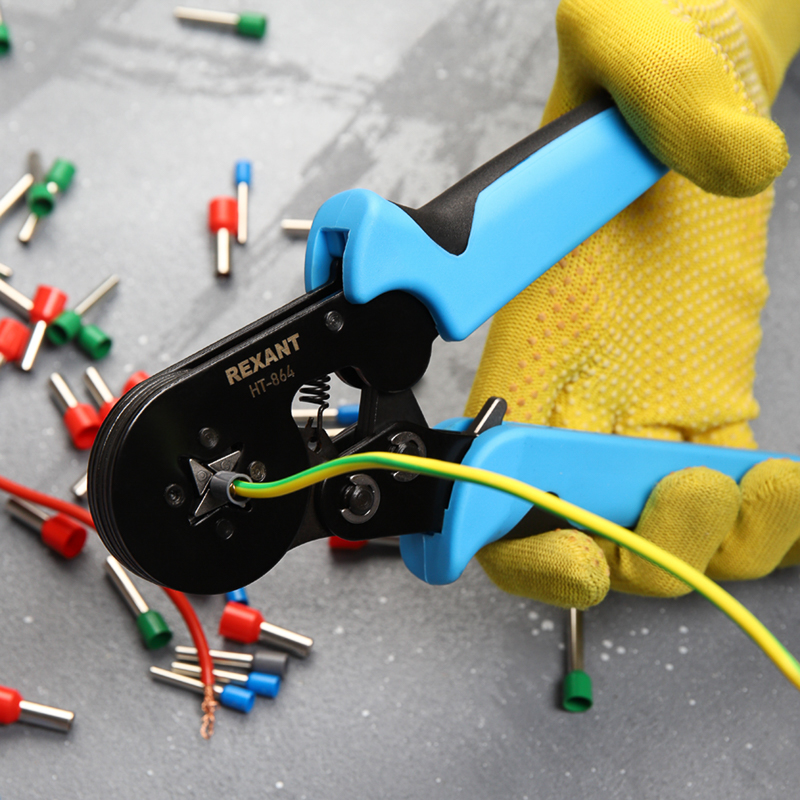

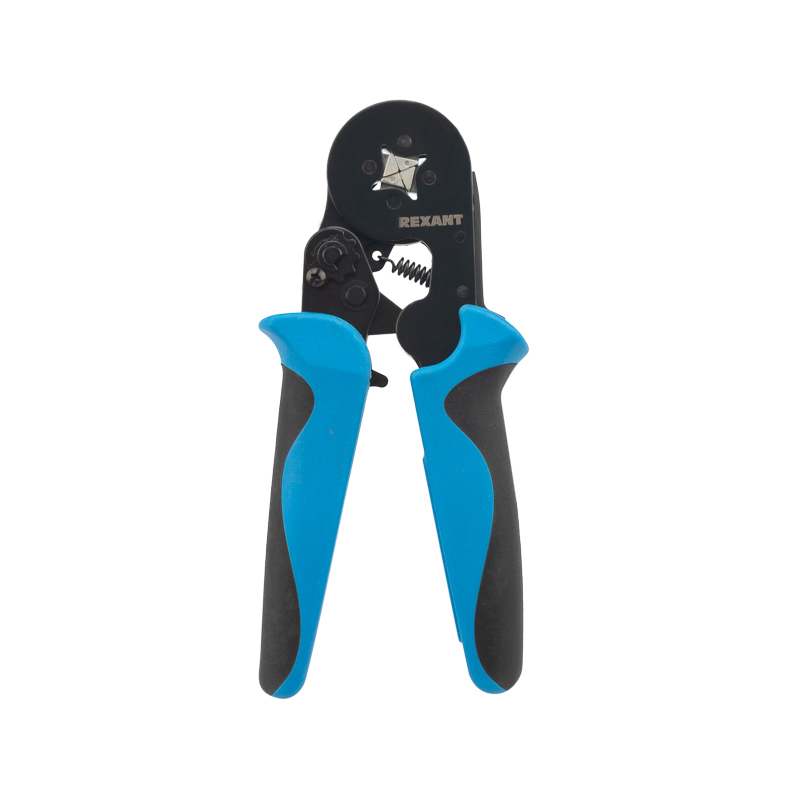

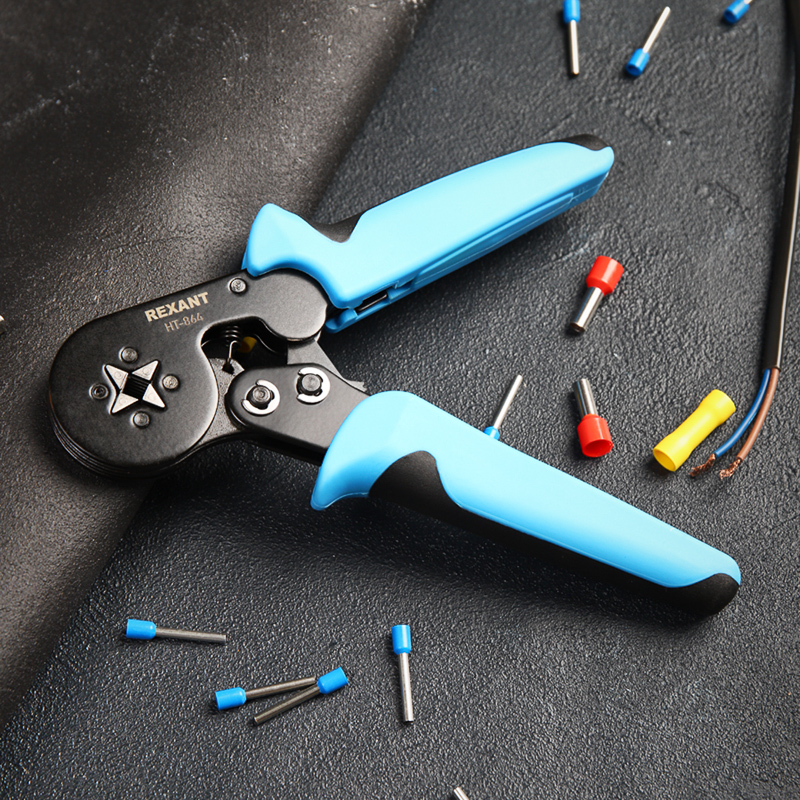

Кримпер Rexant предназначен для опрессовки штыревых наконечников сечением 0,25–10 мм².
Корпус кримпера изготовлен из высокопрочной хром-ванадиевой стали с воронением, что обеспечивает длительный срок службы и устойчивость к механическим нагрузкам.

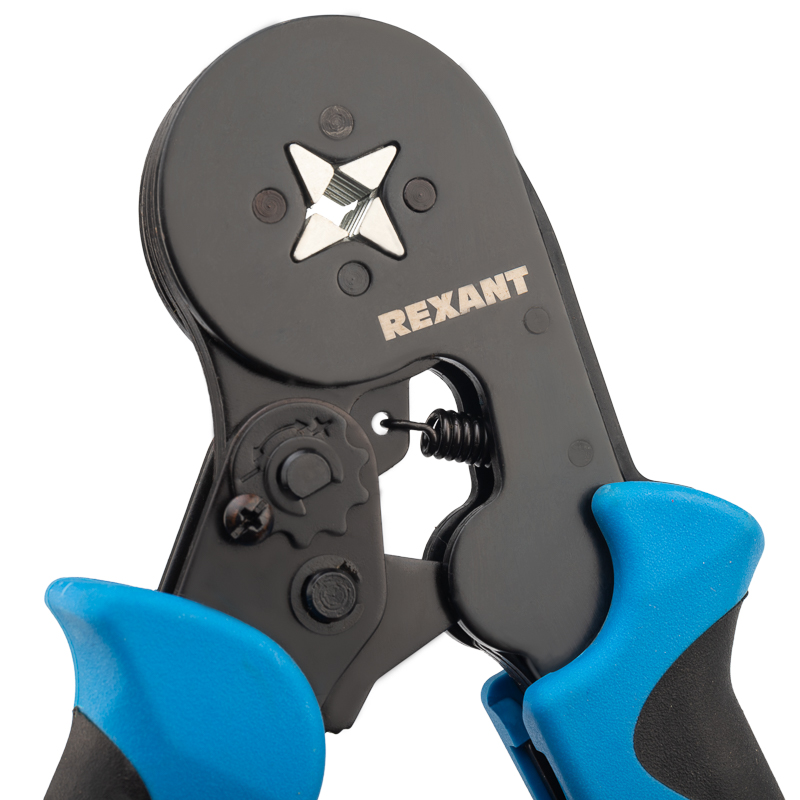

Четырехсегментная саморегулирующаяся матрица с системой поворотных кулачков диафрагменного типа выполняет квадратный профиль обжима, обеспечивая равномерное распределение силы.
Регулятор давления позволяет настроить оптимальное усилие обжима для разных типов клемм.
Возвратный механизм автоматически возвращает ручки в исходное положение после каждого цикла обжима.
Храповой механизм обеспечивает качественную опрессовку без преждевременного разжатия ручек.
Двухкомпонентные нескользящие рукоятки выполнены из плотного синтетического материала, что делает работу комфортной и безопасной даже при длительном использовании.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–40 |
|---|
Электрические и световые параметры 1
| Исполнение или управлениеEF001462 | Механический |
|---|
Материалы и конструкция 3
| Материал корпусаEF001596 | Закаленная сталь |
|---|---|
| Исполнение рукояткиEF007841 | 2-компонент |
| С функцией зачистки/ снятия изоляции кабеляEF007938 | Нет |
Классификация и назначение 4
| Форма опрессовкиEF001816 | Квадратная опрессовка |
|---|---|
| Классификация по AWGEF004498 | 23–10 |
| Применениеданные поставщика | Обжим |
| Серияданные поставщика | Кримпер |
Прочие характеристики 10
| Подходит дляEF000073 | Кабельные наконечники и соединители |
|---|---|
| С отрезным устройствомEF000168 | Нет |
| С фикс устр-для механ инструментаEF001817 | Да |
| С автоматическим возвратомEF007941 | Да |
| Сменная вкладкаEF009921 | Нет |
| Количество позиций в матрицеданные поставщика | 1,0000 штук |
| Обжим наконечниковданные поставщика | Изолированные |
| Регулятор силы сжатияданные поставщика | Да |
| Сменная матрицаданные поставщика | Нет |
| Храповой механизмданные поставщика | Да |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 170 мм |
|---|---|
| Сечение кабеляEF003929 | 0,25–6 мм кв. |
| Высота изделияданные поставщика | 2,0000 см |
| Длина изделияданные поставщика | 17,0000 см в единицах производителя |
| Ширина изделияданные поставщика | 8,0000 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 шт.) | 1 шт | 22.2 × 12.1 × 2 см | 0.407 | 0.001 | |
| Групповая упаковка кор (20 шт) | 20 шт. | ширина 0.26, высота 0.435 неполные | 8.5 | 0.018 | |
| Групповая упаковка кор.(10 шт.)W | 10 шт. | ширина 0.4, высота 0.6 неполные | — | 9.6 | |
| Групповая упаковка спец упаковка (5 шт) | 5 шт | 29.4 × 14 × 13 см | 2.159 | 0.005 | |
| Групповая упаковка кор. (40 шт.) | 40 шт | 30 × 29 × 62 | 18 | 0.043 |
-
Базовая единица кор. (1 шт.)
- В упаковке
- 1 шт
- Габариты
- 22.2 × 12.1 × 2 см
- Вес, кг
- 0.407
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (20 шт)
- В упаковке
- 20 шт.
- Габариты
- ширина 0.26, высота 0.435 неполные
- Вес, кг
- 8.5
- Объём, м³
- 0.018
- EAN / GTIN
-
Групповая упаковка кор.(10 шт.)W
- В упаковке
- 10 шт.
- Габариты
- ширина 0.4, высота 0.6 неполные
- Вес, кг
- —
- Объём, м³
- 9.6
- EAN / GTIN
-
Групповая упаковка спец упаковка (5 шт)
- В упаковке
- 5 шт
- Габариты
- 29.4 × 14 × 13 см
- Вес, кг
- 2.159
- Объём, м³
- 0.005
- EAN / GTIN
-
Групповая упаковка кор. (40 шт.)
- В упаковке
- 40 шт
- Габариты
- 30 × 29 × 62
- Вес, кг
- 18
- Объём, м³
- 0.043
- EAN / GTIN
