REXANT

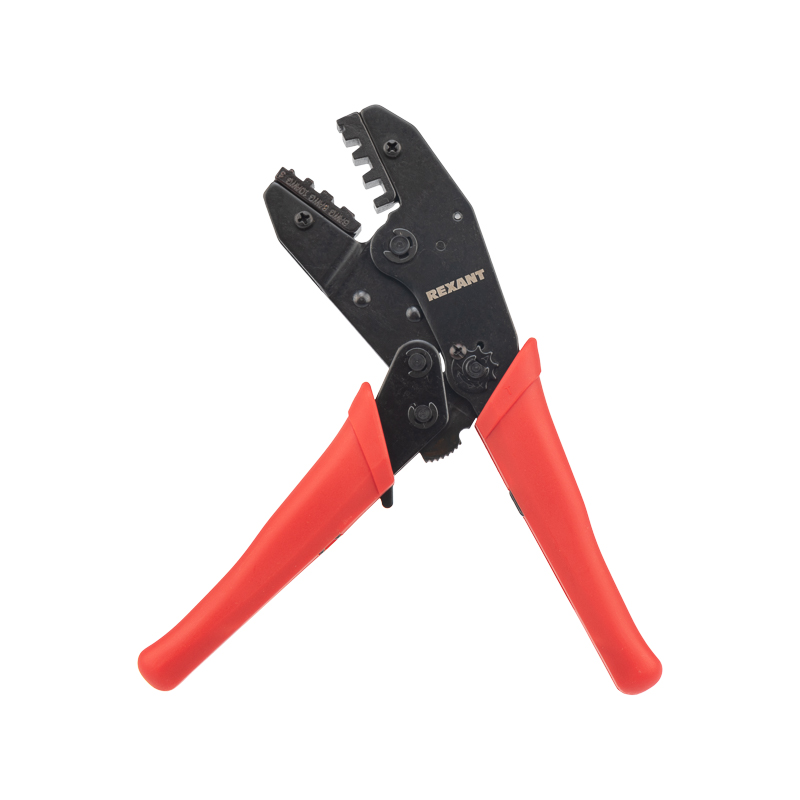

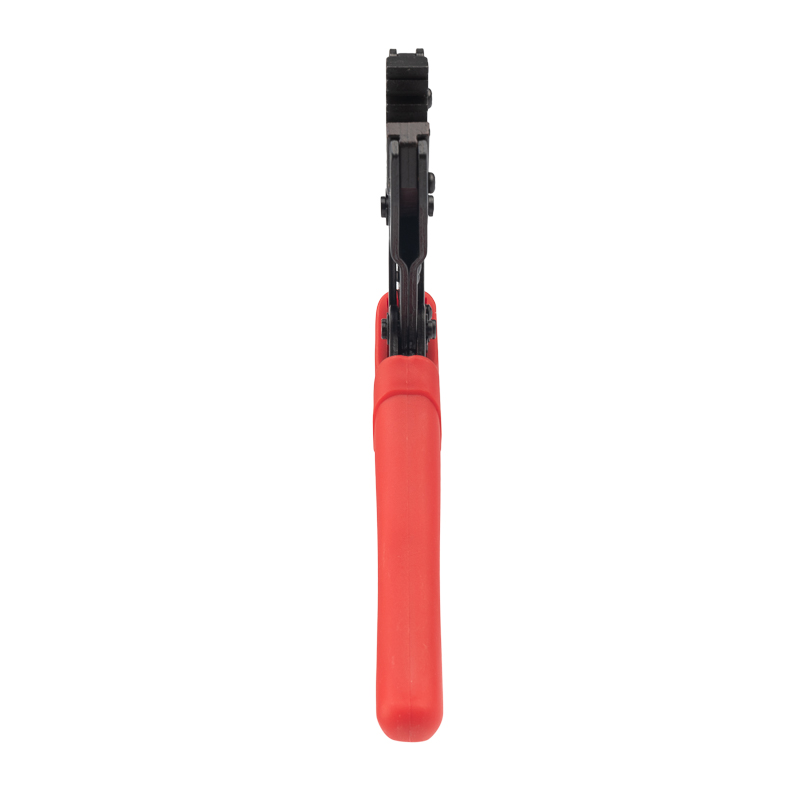

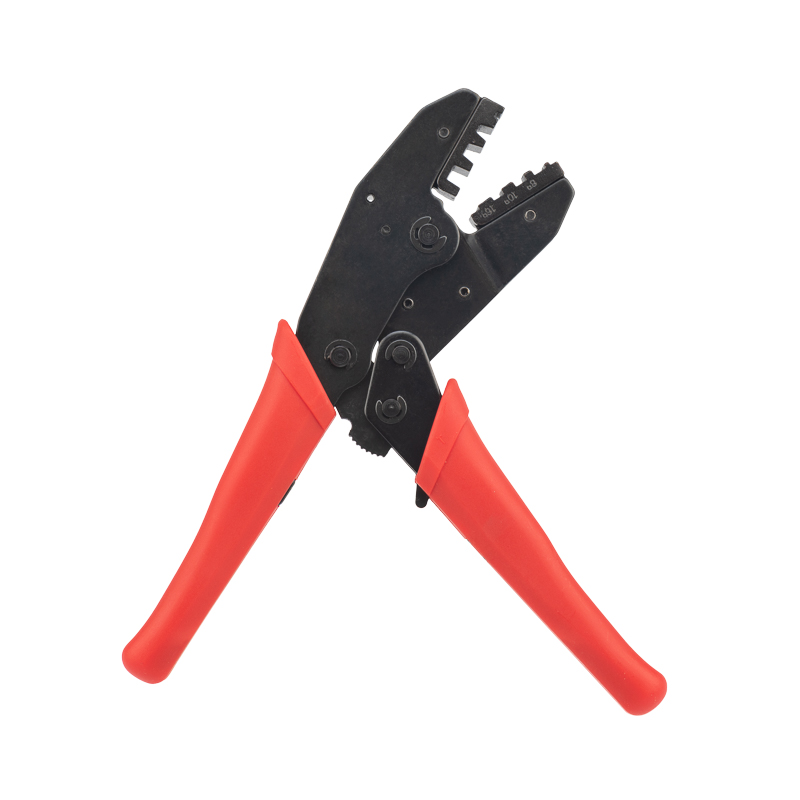

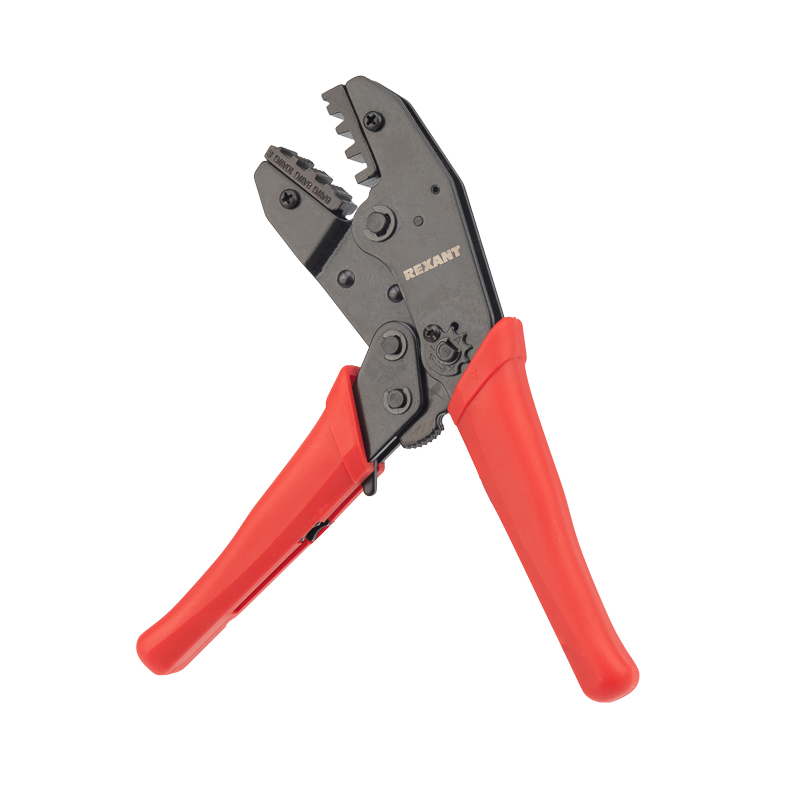

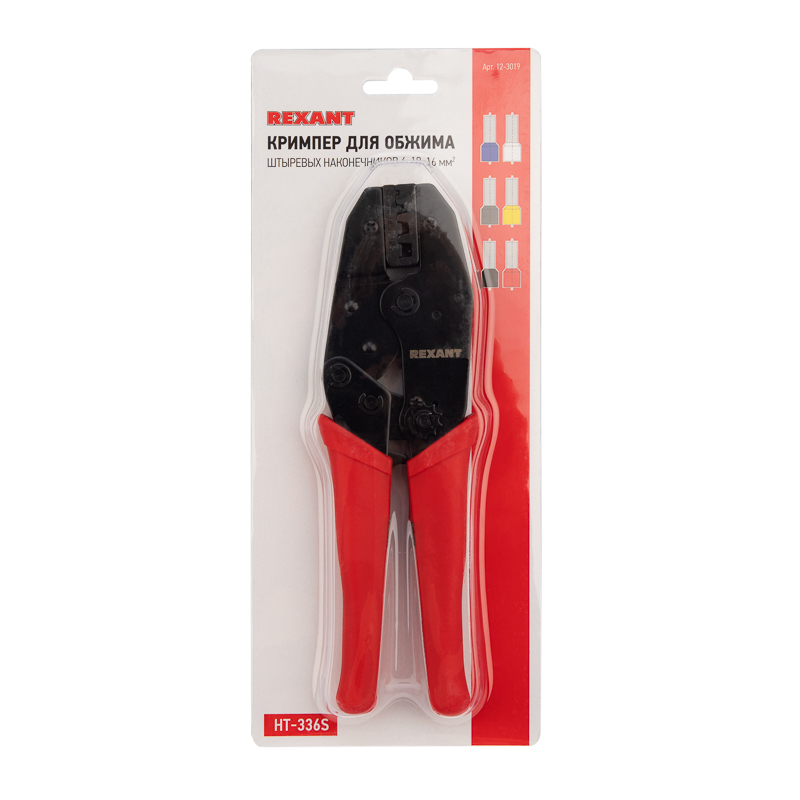

Кримпер для обжима штыревых наконечников 4,0-16,0мм² REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000168
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина215 мм
Сечение кабеля4–16 мм кв.
Подходит дляКабельные наконечники и соединители
Исполнение или управлениеМеханический
Форма опрессовкиТрапециевидный обжим
Сменная вкладкаДа
С отрезным устройствомНет
Материал корпусаЗакаленная сталь
Описание и назначение

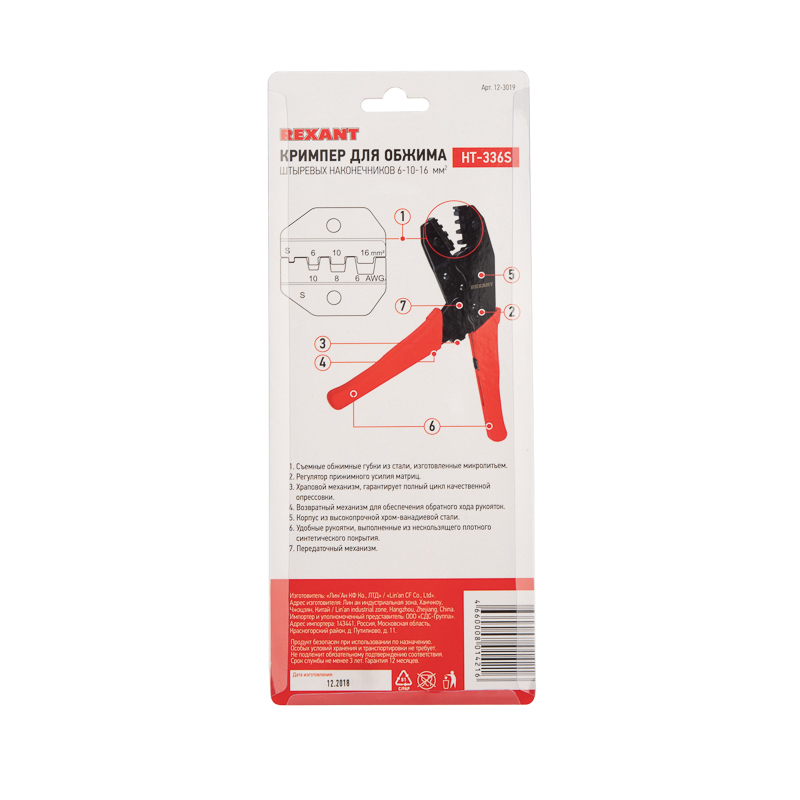

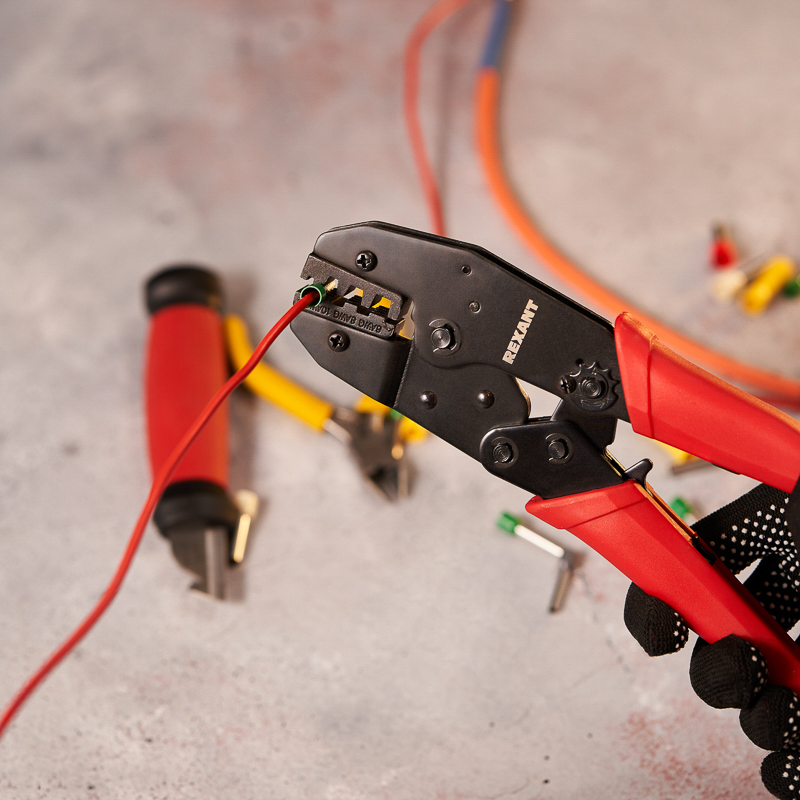

Кримпер Rexant предназначен для опрессовки изолированных и неизолированных штыревых наконечников сечением 4-16 мм².
Корпус инструмента изготовлен из высокопрочной закаленной инструментальной стали с воронением, что обеспечивает длительный срок службы и устойчивость к механическим нагрузкам.

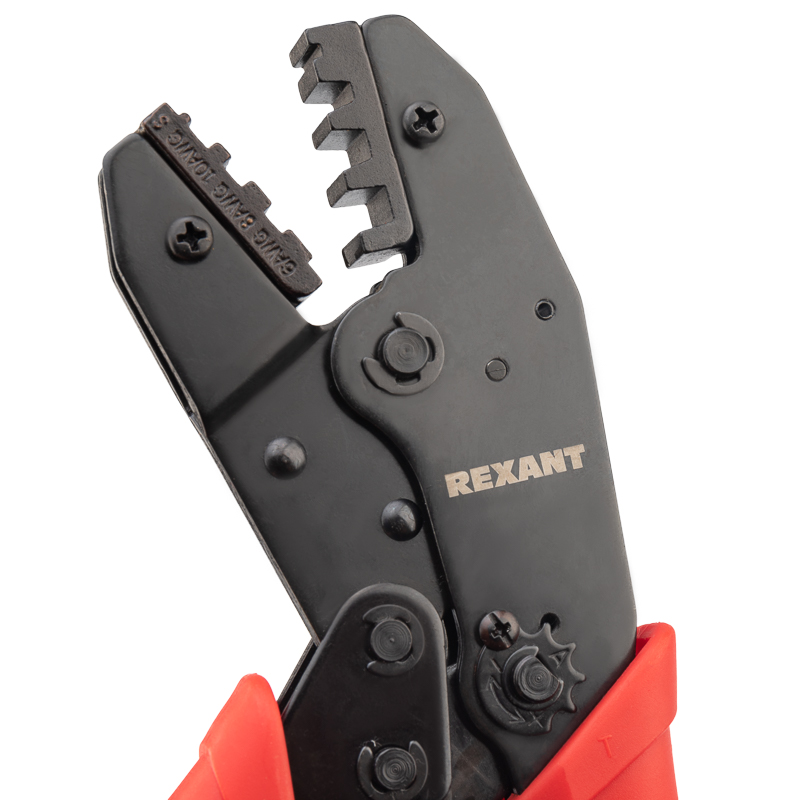

Съемные обжимные губки, изготовленные методом микролитья, гарантируют идеальное соответствие размерам и форме контактов.
Передаточный механизм снижает нагрузку на руку при работе.
Возвратный механизм автоматически возвращает ручки в исходное положение после каждого цикла обжима.
Регулятор силы сжатия позволяет настроить оптимальное усилие обжима для разных типов клемм.
Храповой механизм обеспечивает качественную опрессовку без преждевременного разжатия ручек.
Удобные двухкомпонентные рукоятки повышают комфорт при работе.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–40 |
|---|
Электрические и световые параметры 1
| Исполнение или управлениеEF001462 | Механический |
|---|
Материалы и конструкция 3
| Материал корпусаEF001596 | Закаленная сталь |
|---|---|
| Исполнение рукояткиEF007841 | 1-компонент |
| С функцией зачистки/ снятия изоляции кабеляEF007938 | Нет |
Классификация и назначение 4
| Форма опрессовкиEF001816 | Трапециевидный обжим |
|---|---|
| Классификация по AWGEF004498 | 10–5 |
| Применениеданные поставщика | Обжим |
| Серияданные поставщика | Кримпер |
Прочие характеристики 10
| Подходит дляEF000073 | Кабельные наконечники и соединители |
|---|---|
| С отрезным устройствомEF000168 | Нет |
| С фикс устр-для механ инструментаEF001817 | Да |
| С автоматическим возвратомEF007941 | Да |
| Сменная вкладкаEF009921 | Да |
| Количество позиций в матрицеданные поставщика | 3,0000 штук |
| Обжим наконечниковданные поставщика | Изолированные и неизолированные |
| Регулятор силы сжатияданные поставщика | Да |
| Сменная матрицаданные поставщика | Да |
| Храповой механизмданные поставщика | Да |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 215 мм |
|---|---|
| Сечение кабеляEF003929 | 4–16 мм кв. |
| Высота изделияданные поставщика | 2,0000 см |
| Длина изделияданные поставщика | 21,5000 см ≠ ETIM |
| Ширина изделияданные поставщика | 6,5000 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 23.5 × 11.7 × 2.7 см | 0.529 | 0.001 | |
| Групповая упаковка упак. (5 шт.) | 5 шт | 31.8 × 13.3 × 15.8 см | 2.758 | 0.007 | |
| Групповая упаковка кор. (50 шт.) | 50 шт | 66.6 × 32.5 × 28.2 см | 28.488 | 0.061 |
