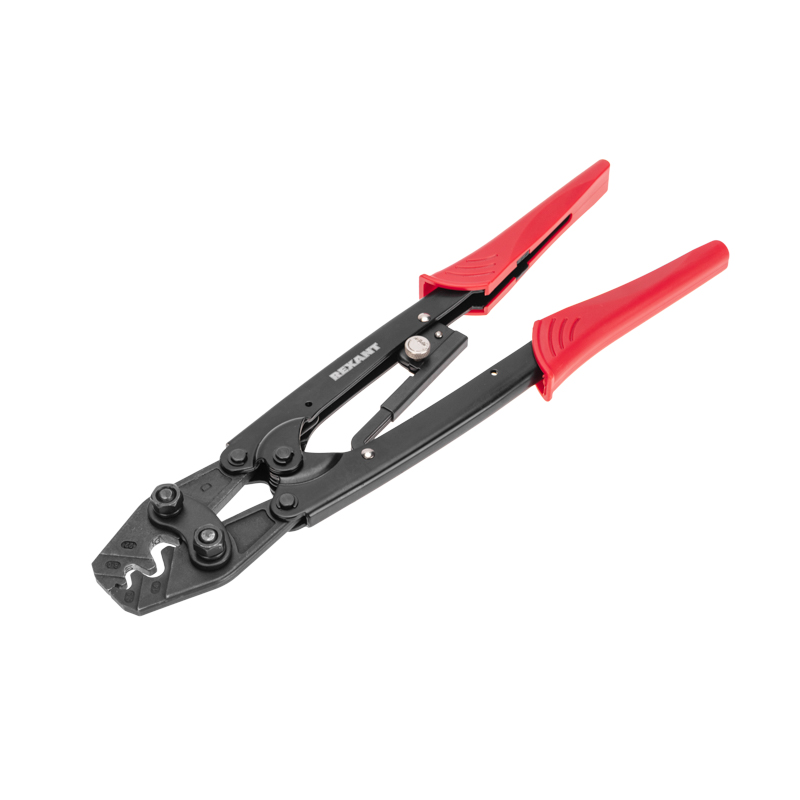

Кримпер для обжима неизолированных наконечников и гильз 6,0-26,0мм² REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000168
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина320 мм
Сечение кабеля6–26 мм кв.
Подходит дляКабельные концевые гильзы
Исполнение или управлениеМеханический
Форма опрессовкиКлиновидный обжим
С отрезным устройствомНет
Материал корпусаЗакаленная сталь
С фикс устр-для механ инструментаНет
Описание и назначение
Кримпер предназначен для обжима неизолированных наконечников и гильз сечением 6–26 мм².

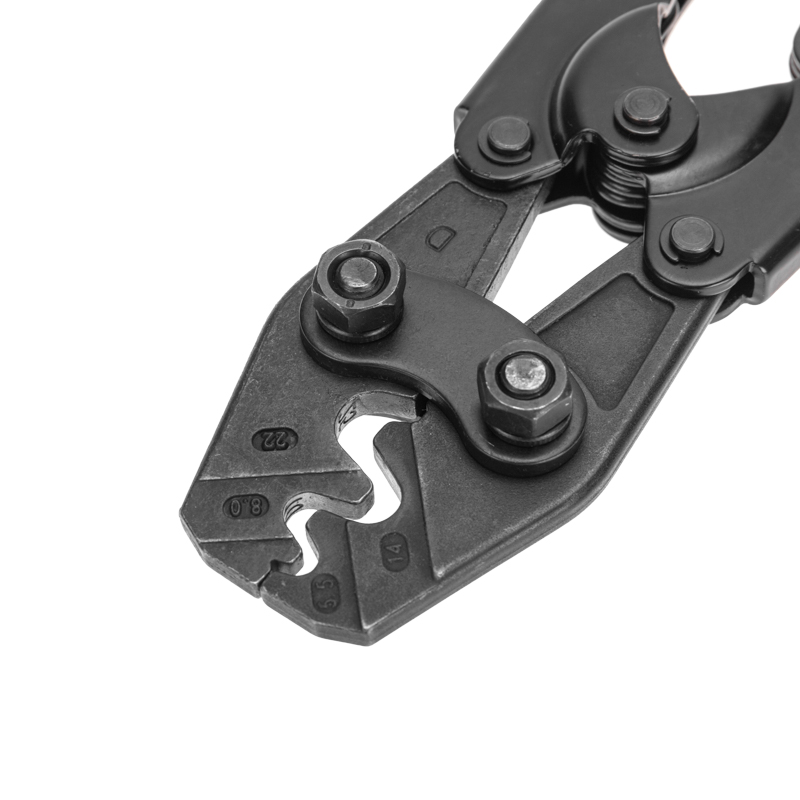

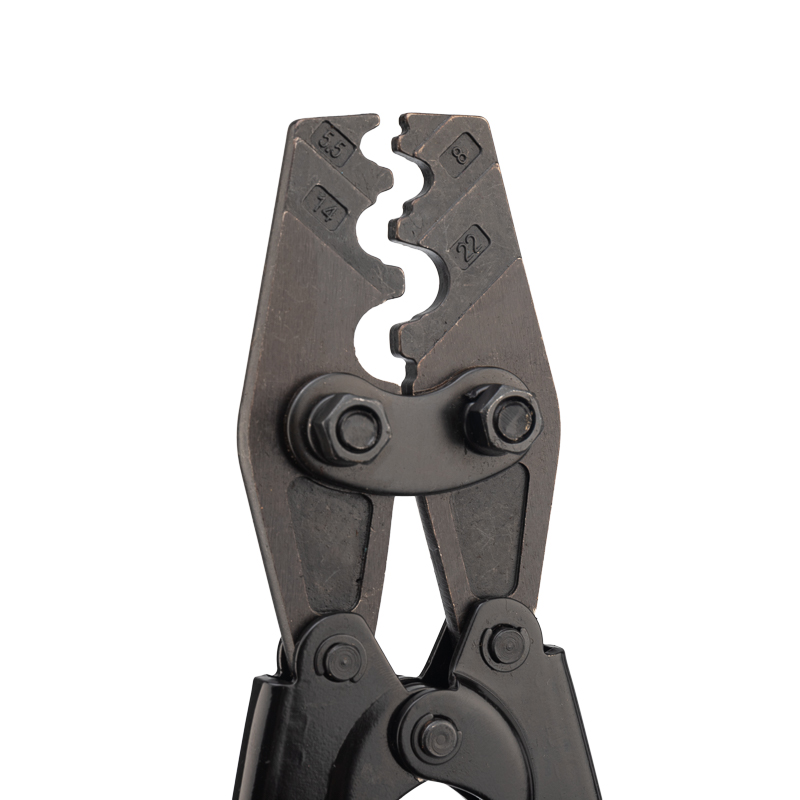

Корпус кримпера изготовлен из высокопрочной закаленной стали с воронением, благодаря чему устойчив к механическим воздействиям и имеет продолжительный срок службы. Профилированные четырехпозиционные обжимные губки соответствуют форме обжимаемых наконечников. Возвратный механизм обеспечивает обратный ход рукояток и упрощает процесс работы с инструментом. Храповой механизм производит полный цикл качественной опрессовки. Конструкция, выполненная по принципу "двойной рычаг", позволяет прикладывать меньше усилий для обжима. Однокомпонентные защитные рукоятки выполнены из плотного нескользящего синтетического материала, который делает работу с инструментом легкой и приятной.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–40 |
|---|
Электрические и световые параметры 1
| Исполнение или управлениеEF001462 | Механический |
|---|
Материалы и конструкция 3
| Материал корпусаEF001596 | Закаленная сталь |
|---|---|
| Исполнение рукояткиEF007841 | 1-компонент |
| С функцией зачистки/ снятия изоляции кабеляEF007938 | Нет |
Классификация и назначение 4
| Форма опрессовкиEF001816 | Клиновидный обжим |
|---|---|
| Классификация по AWGEF004498 | 10–3 |
| Применениеданные поставщика | Обжим |
| Серияданные поставщика | Кримпер |
Прочие характеристики 10
| Подходит дляEF000073 | Кабельные концевые гильзы |
|---|---|
| С отрезным устройствомEF000168 | Нет |
| С фикс устр-для механ инструментаEF001817 | Нет |
| С автоматическим возвратомEF007941 | Нет |
| Сменная вкладкаEF009921 | Нет |
| Количество позиций в матрицеданные поставщика | 4,0000 штук |
| Обжим наконечниковданные поставщика | Неизолированные |
| Регулятор силы сжатияданные поставщика | Нет |
| Сменная матрицаданные поставщика | Нет |
| Храповой механизмданные поставщика | Да |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 320 мм |
|---|---|
| Сечение кабеляEF003929 | 6–26 мм кв. |
| Высота изделияданные поставщика | 4,9000 см |
| Длина изделияданные поставщика | 32,0000 см в единицах производителя |
| Ширина изделияданные поставщика | 15,0000 см |

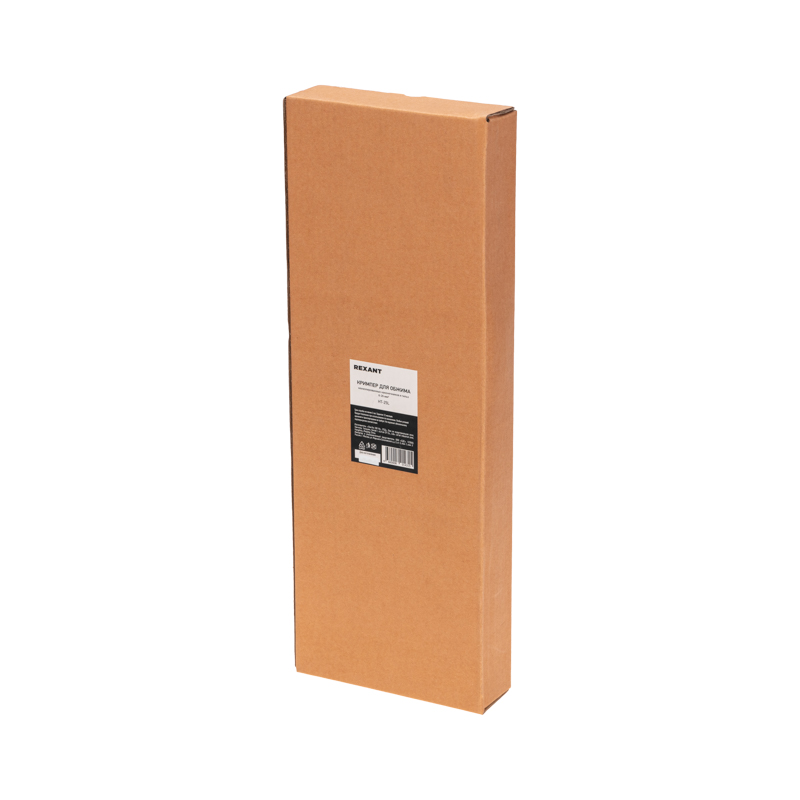

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 шт.) | 1 шт | 15 × 40.1 × 4.9 см | 0.853 | 0.003 | |
| Групповая упаковка кор. (10 шт.) | 10 шт | 25.5 × 42.7 × 32.1 см | 9.039 | 0.035 |
-
Базовая единица кор. (1 шт.)
- В упаковке
- 1 шт
- Габариты
- 15 × 40.1 × 4.9 см
- Вес, кг
- 0.853
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка кор. (10 шт.)
- В упаковке
- 10 шт
- Габариты
- 25.5 × 42.7 × 32.1 см
- Вес, кг
- 9.039
- Объём, м³
- 0.035
- EAN / GTIN
