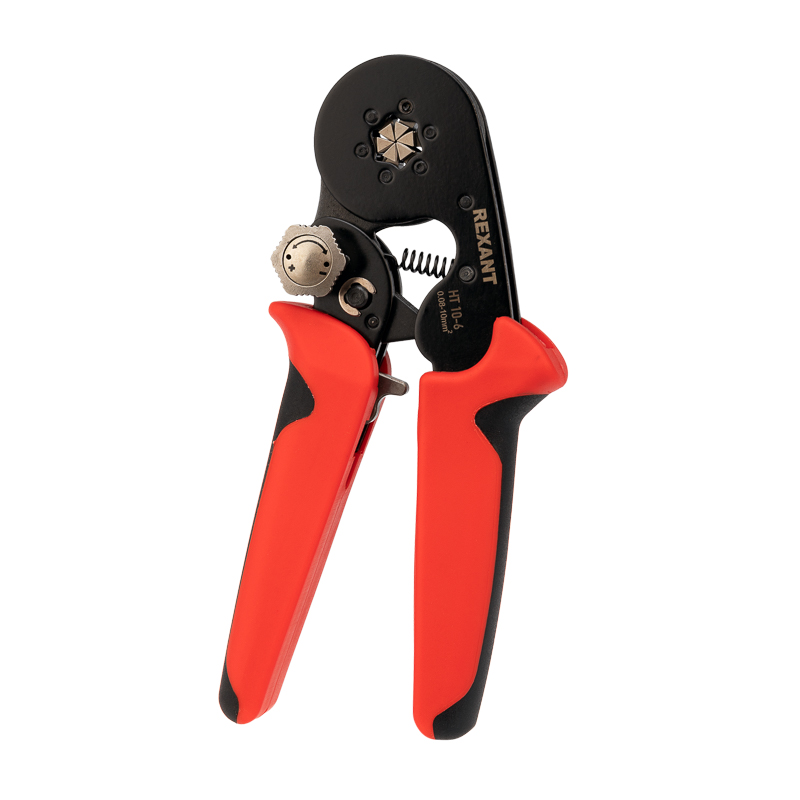

Кримпер для обжима штыревых наконечников 0,08-10,0мм² с регулятором прижимного усилия REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000168
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина175 мм
Сечение кабеля0,08–10 мм кв.
Подходит дляКабельные концевые гильзы
Исполнение или управлениеМеханический
Форма опрессовкиГексагональный обжим (шестигранник)
С отрезным устройствомНет
Материал корпусаЗакаленная сталь
С фикс устр-для механ инструментаДа
Описание и назначение

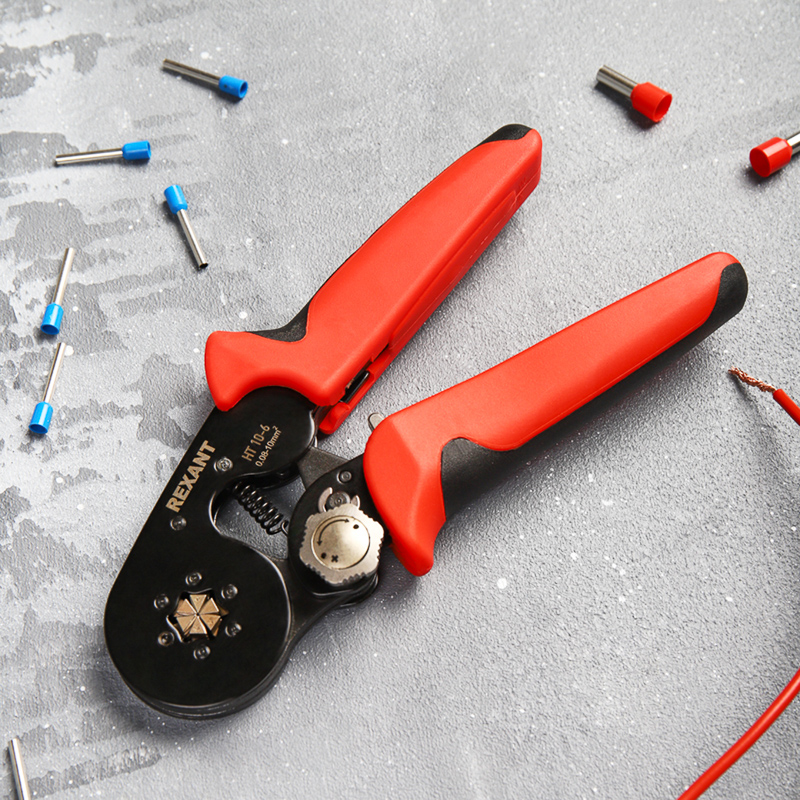

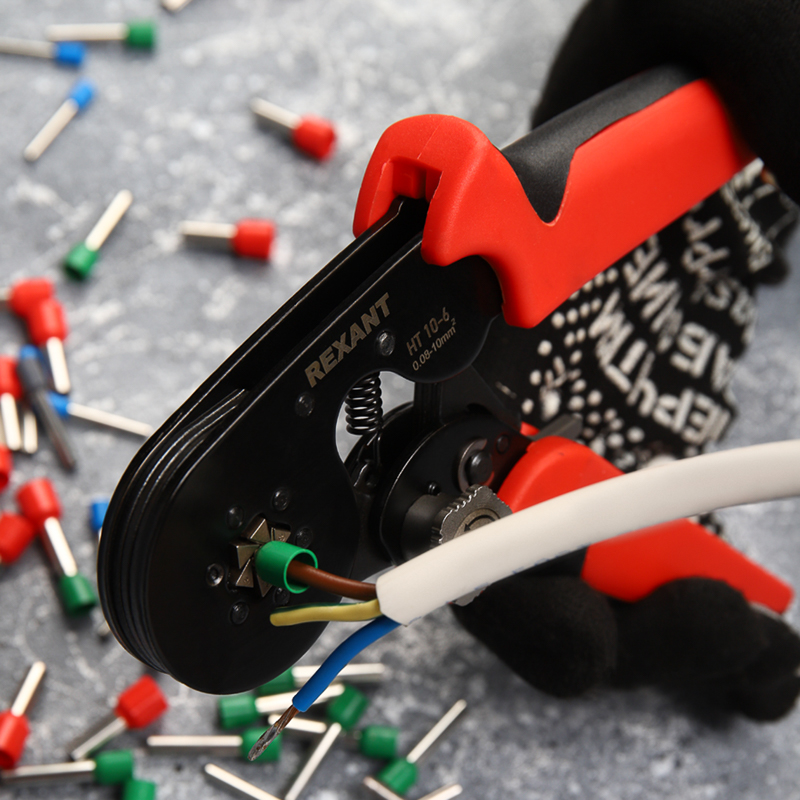

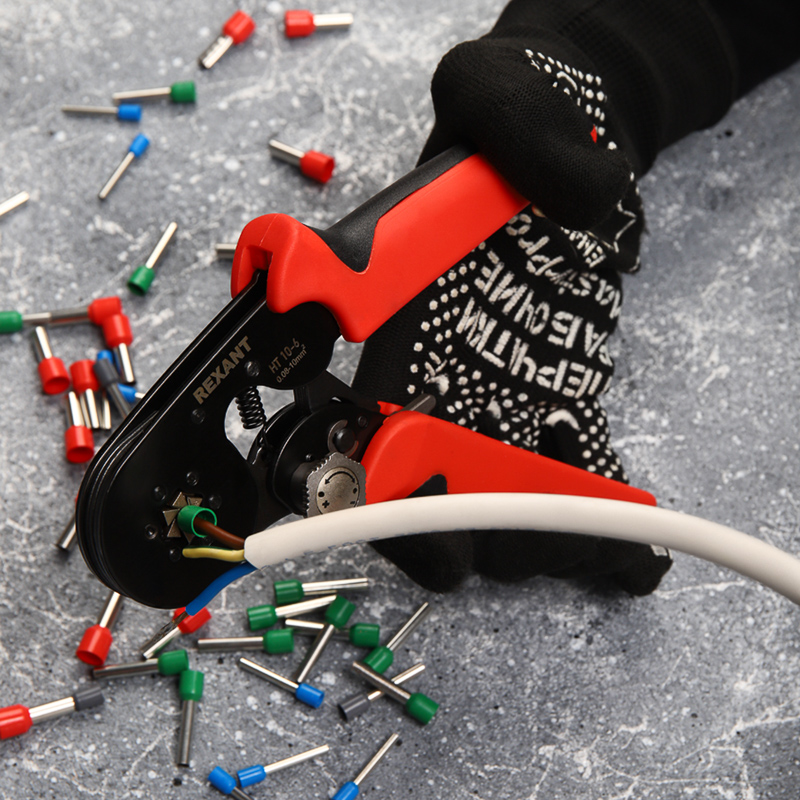

Кримпер предназначен для опрессовки штыревых наконечников сечением 0,08–10 мм².
Корпус инструмента изготовлен из высокопрочной закаленной инструментальной стали с воронением, что обеспечивает длительный срок службы и устойчивость к механическим нагрузкам.

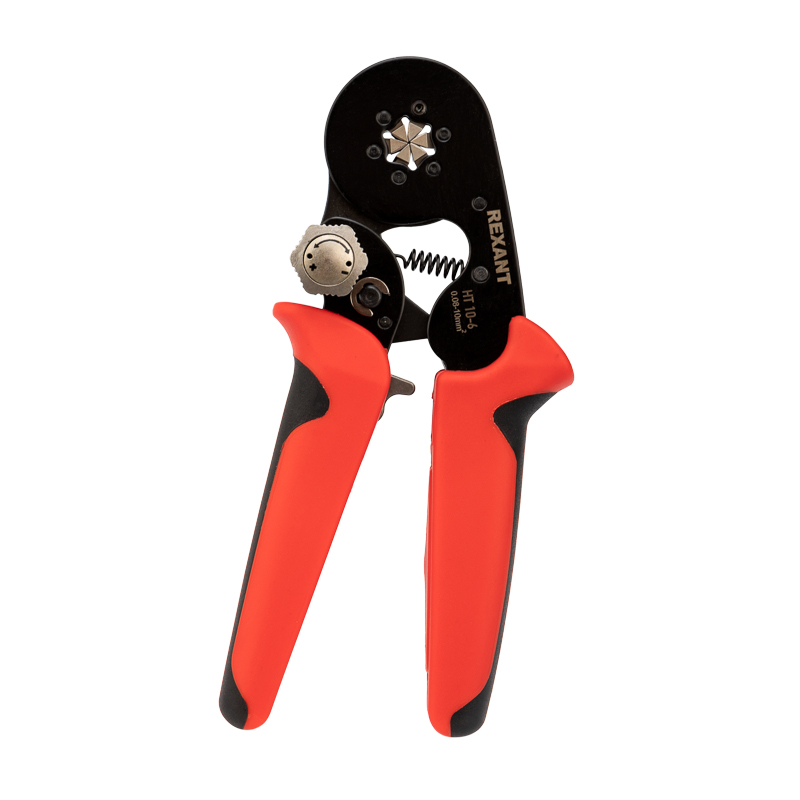

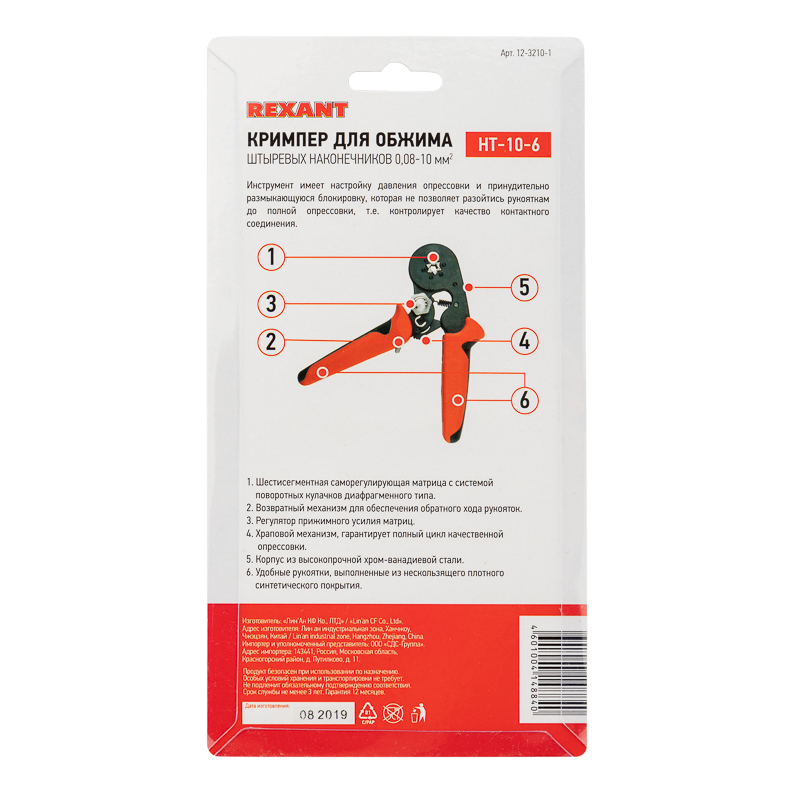

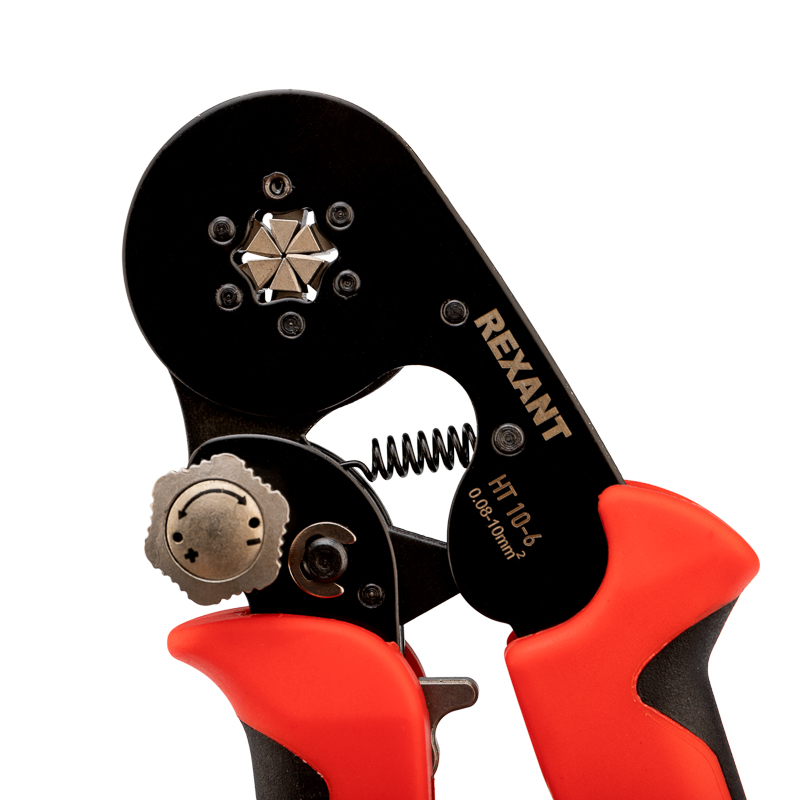

Шестисегментная саморегулирующаяся матрица с системой поворотных кулачков диафрагменного типа выполняет гексагональный профиль обжима, обеспечивая равномерное распределение силы.

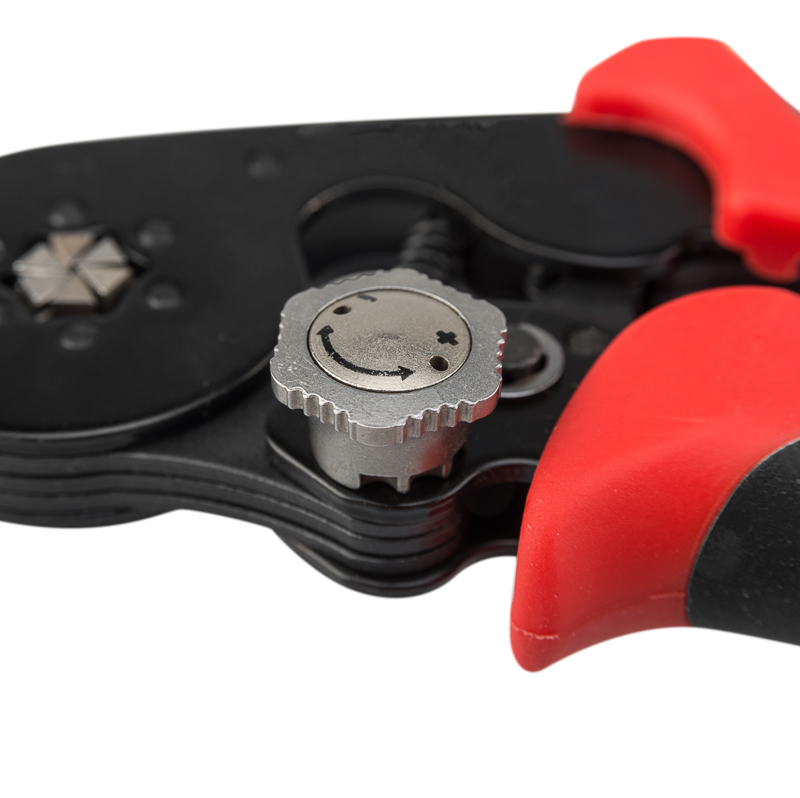

Регулятор давления позволяет настроить оптимальное усилие обжима для разных типов клемм.
Храповой механизм обеспечивает качественную опрессовку без преждевременного разжатия ручек.

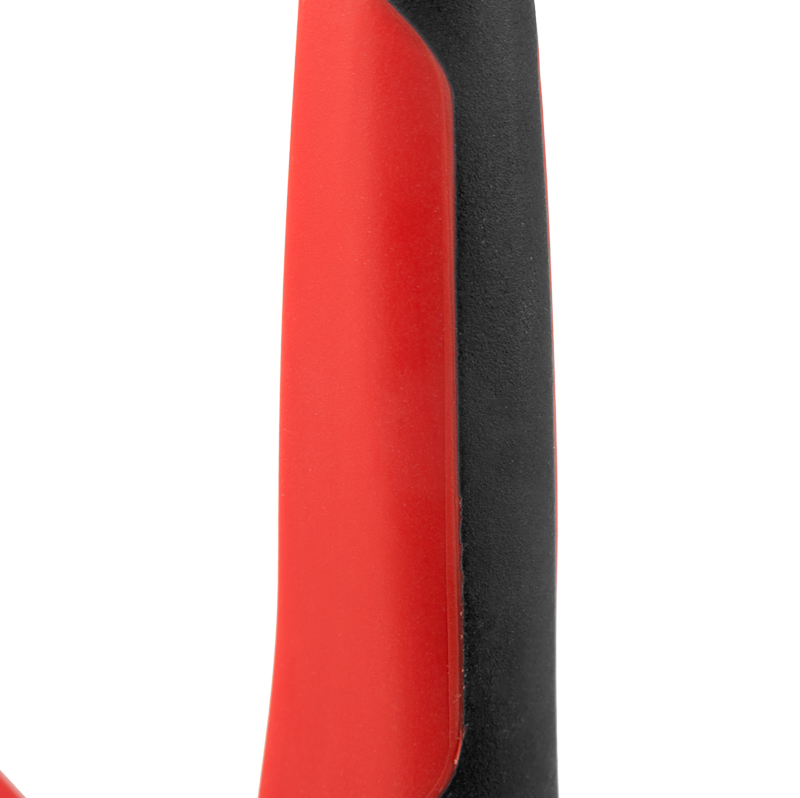

Двухкомпонентные нескользящие рукоятки выполнены из плотного синтетического материала, что делает работу комфортной и безопасной даже при длительном использовании.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–40 |
|---|
Электрические и световые параметры 1
| Исполнение или управлениеEF001462 | Механический |
|---|
Материалы и конструкция 3
| Материал корпусаEF001596 | Закаленная сталь |
|---|---|
| Исполнение рукояткиEF007841 | 2-компонент |
| С функцией зачистки/ снятия изоляции кабеляEF007938 | Нет |
Классификация и назначение 4
| Форма опрессовкиEF001816 | Гексагональный обжим (шестигранник) |
|---|---|
| Классификация по AWGEF004498 | 28–7 |
| Применениеданные поставщика | Обжим |
| Серияданные поставщика | Кримпер |
Прочие характеристики 10
| Подходит дляEF000073 | Кабельные концевые гильзы |
|---|---|
| С отрезным устройствомEF000168 | Нет |
| С фикс устр-для механ инструментаEF001817 | Да |
| С автоматическим возвратомEF007941 | Да |
| Сменная вкладкаEF009921 | Нет |
| Количество позиций в матрицеданные поставщика | 1,0000 штук |
| Обжим наконечниковданные поставщика | Изолированные |
| Регулятор силы сжатияданные поставщика | Да |
| Сменная матрицаданные поставщика | Нет |
| Храповой механизмданные поставщика | Да |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 175 мм |
|---|---|
| Сечение кабеляEF003929 | 0,08–10 мм кв. |
| Высота изделияданные поставщика | 2,0000 см |
| Длина изделияданные поставщика | 17,5000 см в единицах производителя |
| Ширина изделияданные поставщика | 7,5000 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 19.7 × 12.2 × 3.7 см | 0.464 | 0.001 | |
| Групповая упаковка спец упаковка (10 шт) | 10 шт | 24.5 × 21 × 14.2 см | 4.5 | 0.007 | |
| Групповая упаковка кор (50 шт) | 50 шт | 68.5 × 32.2 × 26.2 см | 22.075 | 0.058 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 19.7 × 12.2 × 3.7 см
- Вес, кг
- 0.464
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка (10 шт)
- В упаковке
- 10 шт
- Габариты
- 24.5 × 21 × 14.2 см
- Вес, кг
- 4.5
- Объём, м³
- 0.007
- EAN / GTIN
-
Групповая упаковка кор (50 шт)
- В упаковке
- 50 шт
- Габариты
- 68.5 × 32.2 × 26.2 см
- Вес, кг
- 22.075
- Объём, м³
- 0.058
- EAN / GTIN
