Кримпер для обжима штыревых наконечников, шестисегментная матрица, 0,25-6,0мм² REXANT
SDS_Group · артикул 12-3205
Изображение может отличаться от конкретного исполнения.
PROconnect

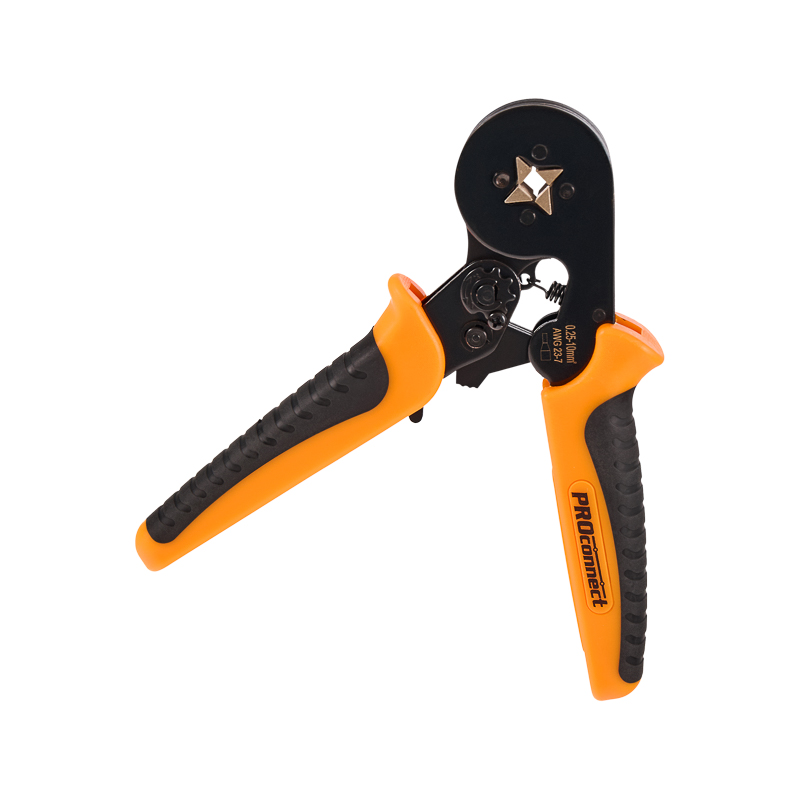

Кримпер для обжима штыревых наконечников 0,25-10,0мм² PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC000168
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина170 мм
Сечение кабеля0,25–10 мм кв.
Подходит дляКабельные наконечники и соединители
Исполнение или управлениеМеханический
Форма опрессовкиКвадратная опрессовка
С отрезным устройствомНет
Материал корпусаЗакаленная сталь
С фикс устр-для механ инструментаДа
Описание и назначение
Кримпер Rexant предназначен для опрессовки штыревых наконечников сечением 0,25–10 мм².
Корпус кримпера изготовлен из высокопрочной закаленной инструментальной стали с хромированием, что обеспечивает длительный срок службы и устойчивость к механическим нагрузкам.

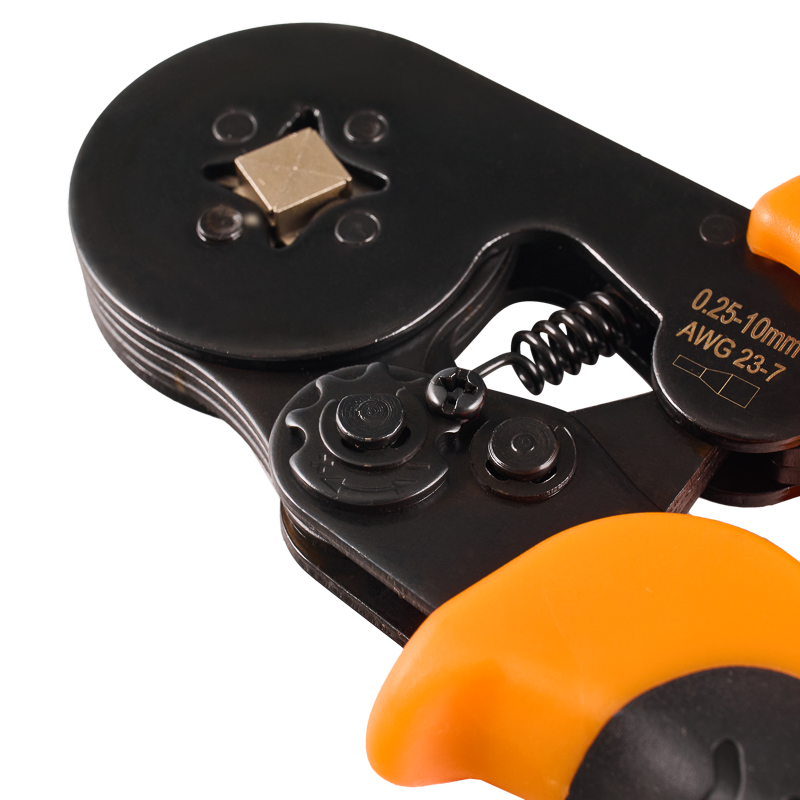

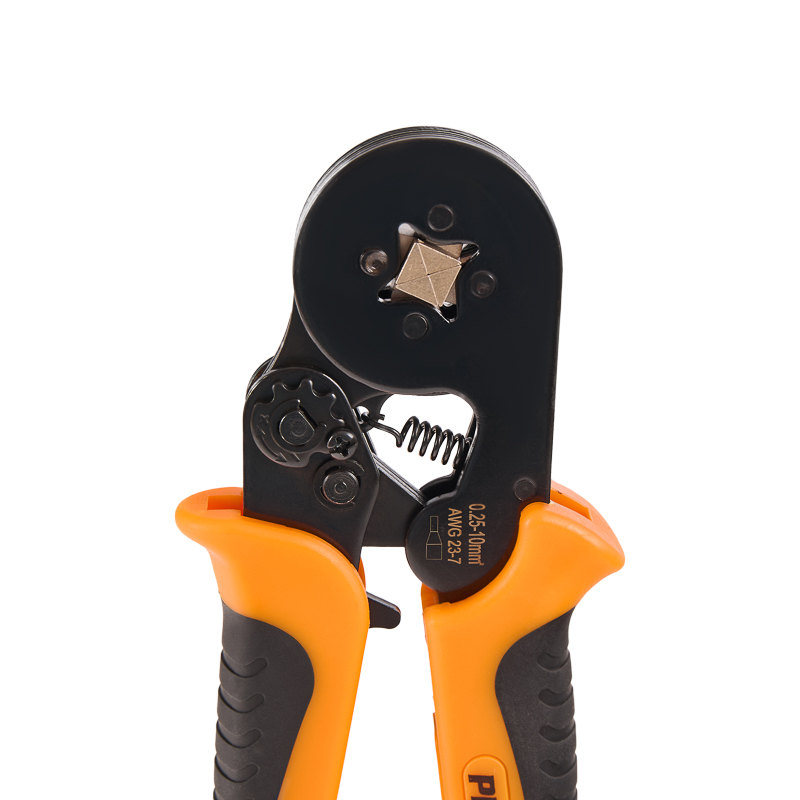

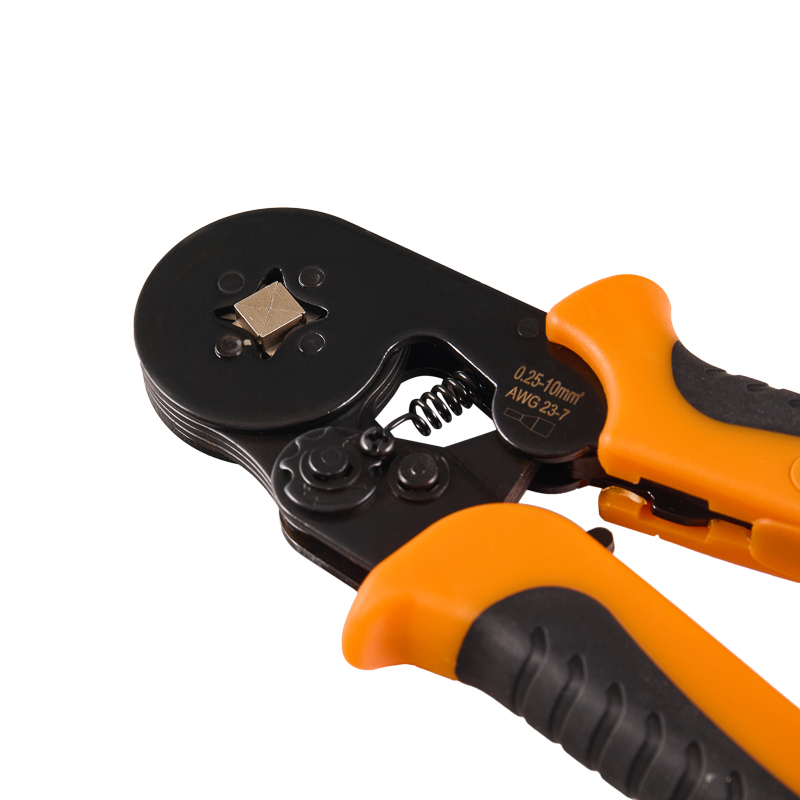

Четырехсегментная саморегулирующаяся матрица с системой поворотных кулачков диафрагменного типа выполняет квадратный профиль обжима с рифлением, обеспечивая равномерное распределение силы обжима.
Регулятор давления позволяет настроить оптимальное усилие обжима для разных типов клемм.
Возвратный механизм автоматически возвращает ручки в исходное положение после каждого цикла обжима.

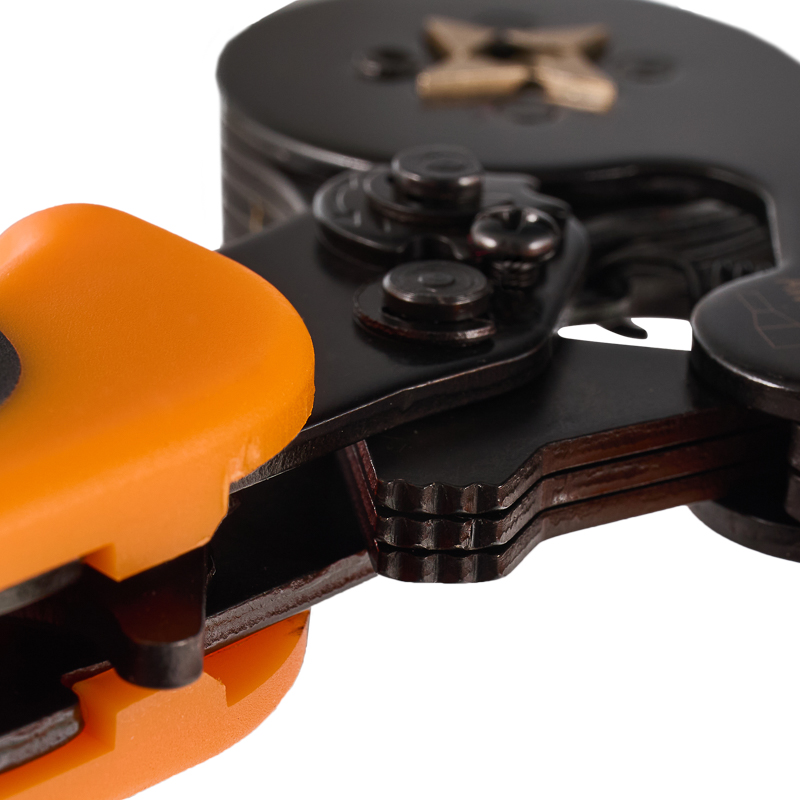

Храповой механизм обеспечивает качественную опрессовку без преждевременного разжатия ручек.
Удобные двухкомпонентные рукоятки повышают комфорт при работе.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–40 |
|---|
Электрические и световые параметры 1
| Исполнение или управлениеEF001462 | Механический |
|---|
Материалы и конструкция 3
| Материал корпусаEF001596 | Закаленная сталь |
|---|---|
| Исполнение рукояткиEF007841 | 1-компонент |
| С функцией зачистки/ снятия изоляции кабеляEF007938 | Нет |
Классификация и назначение 4
| Форма опрессовкиEF001816 | Квадратная опрессовка |
|---|---|
| Классификация по AWGEF004498 | 23–10 |
| Применениеданные поставщика | Обжим |
| Серияданные поставщика | Кримпер |
Прочие характеристики 10
| Подходит дляEF000073 | Кабельные наконечники и соединители |
|---|---|
| С отрезным устройствомEF000168 | Нет |
| С фикс устр-для механ инструментаEF001817 | Да |
| С автоматическим возвратомEF007941 | Да |
| Сменная вкладкаEF009921 | Нет |
| Количество позиций в матрицеданные поставщика | 1,0000 штук |
| Обжим наконечниковданные поставщика | Изолированные |
| Регулятор силы сжатияданные поставщика | Да |
| Сменная матрицаданные поставщика | Нет |
| Храповой механизмданные поставщика | Да |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 170 мм |
|---|---|
| Сечение кабеляEF003929 | 0,25–10 мм кв. |
| Высота изделияданные поставщика | 2,0000 см |
| Длина изделияданные поставщика | 17,0000 см ≠ ETIM |
| Ширина изделияданные поставщика | 7,0000 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 шт.) | 1 шт | 22.3 × 12.3 × 1.8 | 0.419 | 0.001 | |
| Групповая упаковка упак. (5 шт.) | 5 шт | 27.5 × 11.8 × 13.4 см | 2.199 | 0.004 | |
| Групповая упаковка кор. (50 шт.) | 50 шт. | 0.269 × 0.262 | 22.89 | 0.048 | |
| Групповая упаковка кор (40 шт) | 40 шт | 57 × 26.2 × 25 см | 17.68 | 0.037 |
