PROconnect

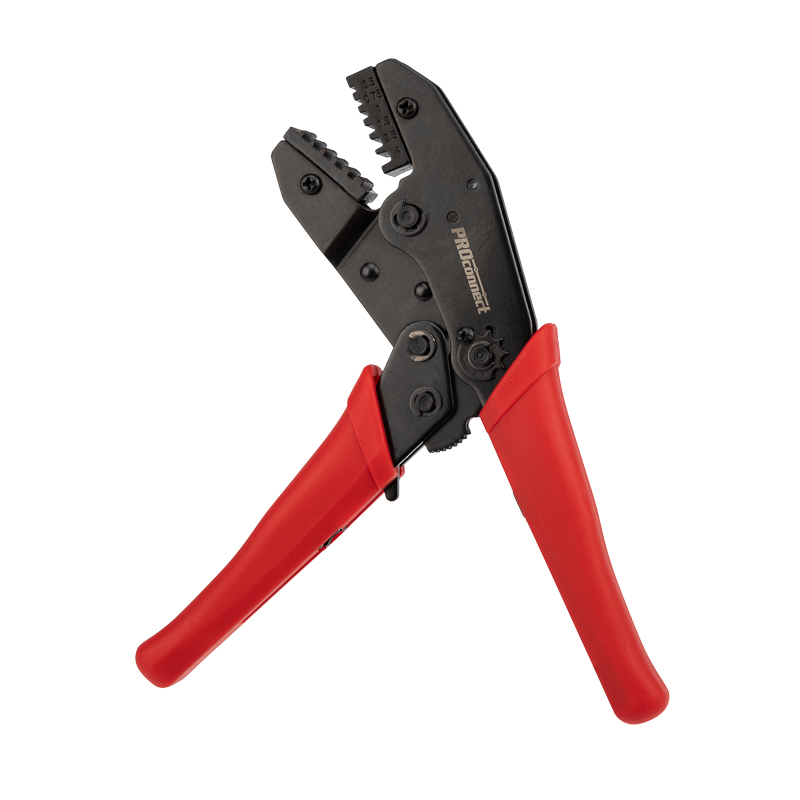

Кримпер для обжима штыревых наконечников 0,5-4,0мм² PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC000168
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина215 мм
Сечение кабеля0,5–4 мм кв.
Подходит дляКабельные наконечники и соединители
Исполнение или управлениеМеханический
Форма опрессовкиТрапециевидный обжим
Сменная вкладкаДа
С отрезным устройствомНет
Материал корпусаЗакаленная сталь
Описание и назначение

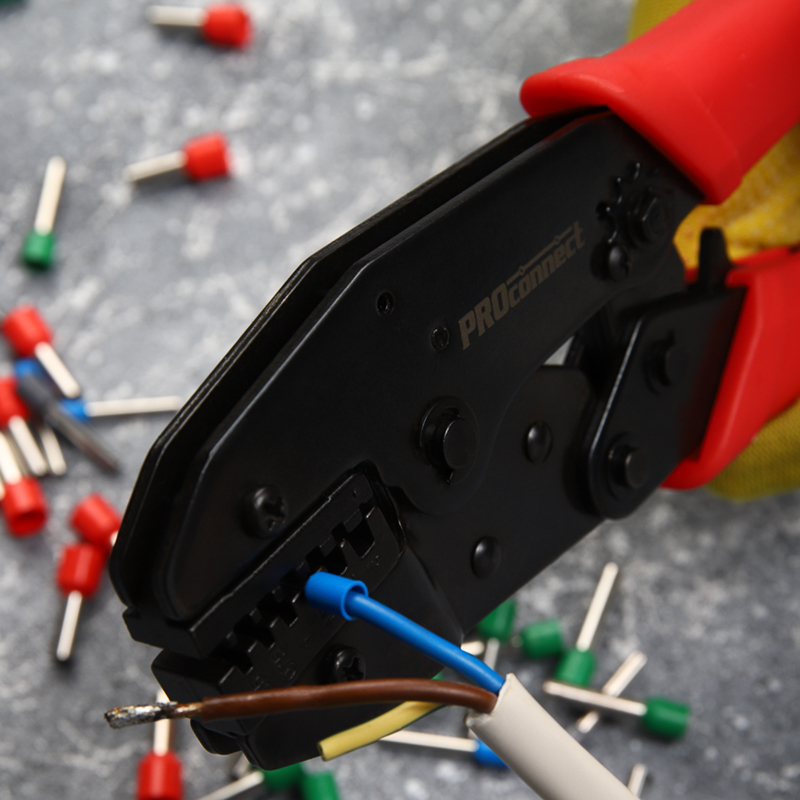

Кримпер предназначен для опрессовки изолированных и неизолированных штыревых наконечников сечением 0,5–4 мм².
Корпус инструмента изготовлен из высокопрочной закаленной инструментальной стали с воронением, что обеспечивает длительный срок службы и устойчивость к механическим нагрузкам.

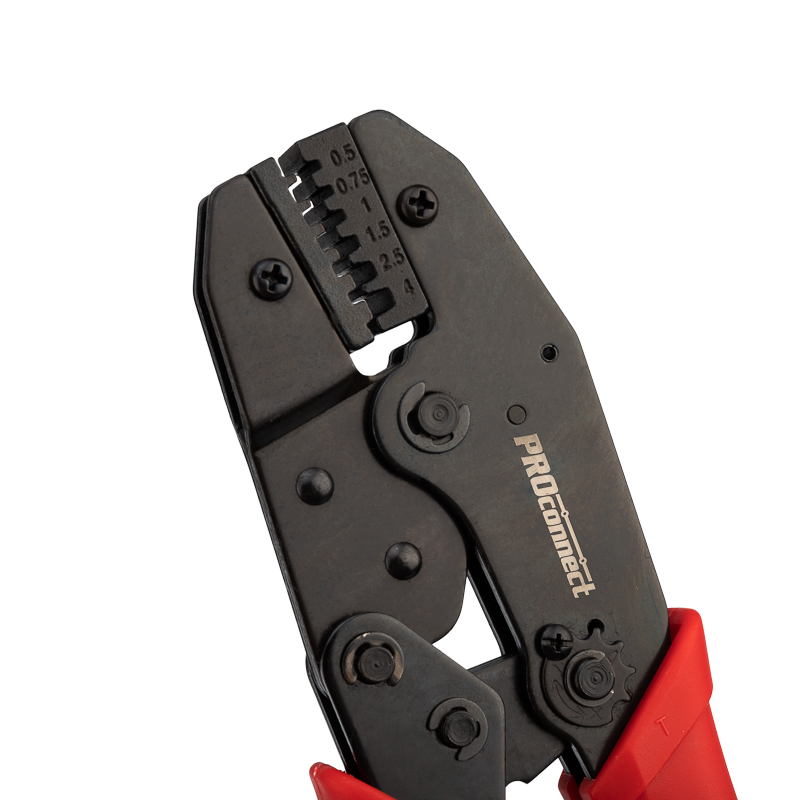

Съемные обжимные губки, изготовленные методом микролитья, гарантируют идеальное соответствие размерам и форме контактов.
Передаточный механизм снижает нагрузку на руку при работе.
Возвратный механизм автоматически возвращает ручки в исходное положение после каждого цикла обжима.
Регулятор силы сжатия позволяет настроить оптимальное усилие обжима для разных типов клемм.
Храповой механизм обеспечивает качественную опрессовку без преждевременного разжатия ручек.

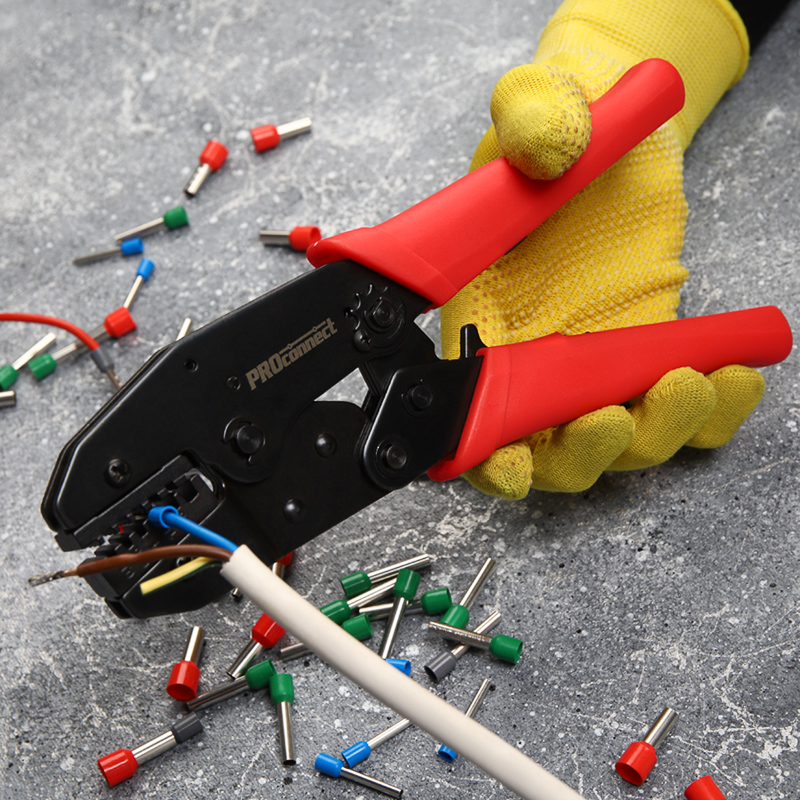

Нескользящие рукоятки выполнены из плотного синтетического материала, что делает работу комфортной и безопасной даже при длительном использовании.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–40 |
|---|
Электрические и световые параметры 1
| Исполнение или управлениеEF001462 | Механический |
|---|
Материалы и конструкция 3
| Материал корпусаEF001596 | Закаленная сталь |
|---|---|
| Исполнение рукояткиEF007841 | 1-компонент |
| С функцией зачистки/ снятия изоляции кабеляEF007938 | Нет |
Классификация и назначение 4
| Форма опрессовкиEF001816 | Трапециевидный обжим |
|---|---|
| Классификация по AWGEF004498 | 20–11 |
| Применениеданные поставщика | Обжим |
| Серияданные поставщика | Кримпер |
Прочие характеристики 10
| Подходит дляEF000073 | Кабельные наконечники и соединители |
|---|---|
| С отрезным устройствомEF000168 | Нет |
| С фикс устр-для механ инструментаEF001817 | Нет |
| С автоматическим возвратомEF007941 | Да |
| Сменная вкладкаEF009921 | Да |
| Количество позиций в матрицеданные поставщика | 6,0000 штук |
| Обжим наконечниковданные поставщика | Неизолированные |
| Регулятор силы сжатияданные поставщика | Да |
| Сменная матрицаданные поставщика | Да |
| Храповой механизмданные поставщика | Да |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 215 мм |
|---|---|
| Сечение кабеляEF003929 | 0,5–4 мм кв. |
| Высота изделияданные поставщика | 2,0000 см |
| Длина изделияданные поставщика | 21,5000 см в единицах производителя |
| Ширина изделияданные поставщика | 6,5000 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка кор. (1 шт.) | 1 шт | 28.3 × 12.1 × 1.6 см | 0.517 | 0.001 | |
| Групповая упаковка упак. (5 шт.) | 5 шт | 1.5 × 31.6 × 14.3 см | 2.723 | 0.001 | |
| Групповая упаковка кор. (50 шт.) | 50 шт. | ширина 0.33, высота 0.304 неполные | 28.356 | 0.067 | |
| Групповая упаковка кор (40 шт) | 40 шт | — | — | — |
-
Базовая единица спец упаковка кор. (1 шт.)
- В упаковке
- 1 шт
- Габариты
- 28.3 × 12.1 × 1.6 см
- Вес, кг
- 0.517
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка упак. (5 шт.)
- В упаковке
- 5 шт
- Габариты
- 1.5 × 31.6 × 14.3 см
- Вес, кг
- 2.723
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор. (50 шт.)
- В упаковке
- 50 шт.
- Габариты
- ширина 0.33, высота 0.304 неполные
- Вес, кг
- 28.356
- Объём, м³
- 0.067
- EAN / GTIN
-
Групповая упаковка кор (40 шт)
- В упаковке
- 40 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
