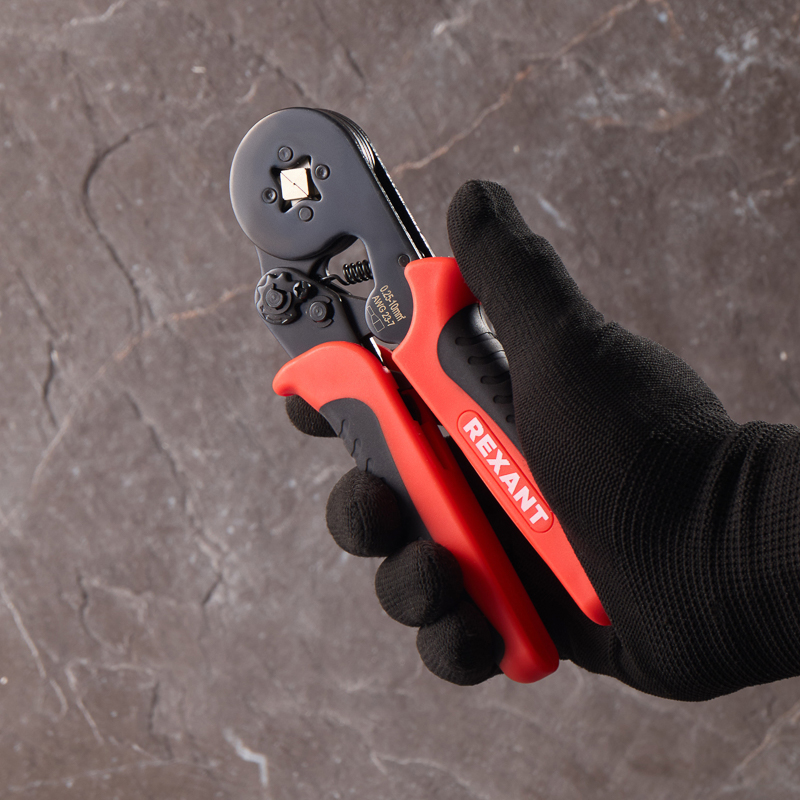

Кримпер для обжима штыревых наконечников 0,25-10,0 мм² с набором наконечников НШВИ 1200 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000168
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Сечение кабеля0.25–10 мм кв.
Подходит дляКабельные наконечники и соединители
Исполнение или управлениеМеханический
Форма опрессовкиКвадратная опрессовка
С фикс устр-для механ инструментаДа
С автоматическим возвратомДа
Материал корпусаХром-ванадиевая сталь (Cr-V)
Температура эксплуатации-20–40
Описание и назначение
Кримпер c набором штыревых наконечников предназначен для обжима НШВИ сечением 0,25–10 мм².
Корпус инструмента изготовлен из высокопрочной хромованадиевой стали с воронением, благодаря чему устойчив к механическим воздействиям и имеет длительный срок службы.
Четырехсегментная саморегулирующаяся матрица с системой поворотных кулачков диафрагменного типа выполняет квадратный профиль обжима, обеспечивая равномерное распределение силы.
Давление опрессовки регулируется.
Возвратный механизм приводит инструмент в исходное положение, что упрощает работу и снижает утомляемость.
Храповой механизм производит полный цикл качественной опрессовки. Двухкомпонентные рукоятки выполнены из плотного синтетического материала, благодаря чему не скользят в руках во время работы.
Набор поставляется в удобном пластиковом кейсе.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -20–40 |
|---|
Электрические и световые параметры 1
| Исполнение или управлениеEF001462 | Механический |
|---|
Материалы и конструкция 3
| Материал корпусаEF001596 | Хром-ванадиевая сталь (Cr-V) |
|---|---|
| Исполнение рукояткиEF007841 | 2-компонент |
| С функцией зачистки/ снятия изоляции кабеляEF007938 | Нет |
Классификация и назначение 4
| Форма опрессовкиEF001816 | Квадратная опрессовка |
|---|---|
| Классификация по AWGEF004498 | 23–7 |
| Применениеданные поставщика | Обжим штыревых наконечников |
| Серияданные поставщика | Кримпер |
Прочие характеристики 10
| Подходит дляEF000073 | Кабельные наконечники и соединители |
|---|---|
| С отрезным устройствомEF000168 | Нет |
| С фикс устр-для механ инструментаEF001817 | Да |
| С автоматическим возвратомEF007941 | Да |
| Сменная вкладкаEF009921 | Нет |
| Количество позиций в матрицеданные поставщика | 4 штук |
| Обжим наконечниковданные поставщика | Изолированные и неизолированные |
| Регулятор силы сжатияданные поставщика | true |
| Сменная матрицаданные поставщика | false |
| Храповой механизмданные поставщика | true |
Размеры и упаковка
Изделие
| Сечение кабеляEF003929 | 0.25–10 мм кв. |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 23.9 × 14.6 × 3.7 см | 0.707 | 0.001 | |
| Групповая упаковка спец упаковка кор (30 шт) | 30 шт | 49.8 × 46.2 × 22.7 см | 22.149 | 0.052 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 23.9 × 14.6 × 3.7 см
- Вес, кг
- 0.707
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (30 шт)
- В упаковке
- 30 шт
- Габариты
- 49.8 × 46.2 × 22.7 см
- Вес, кг
- 22.149
- Объём, м³
- 0.052
- EAN / GTIN
