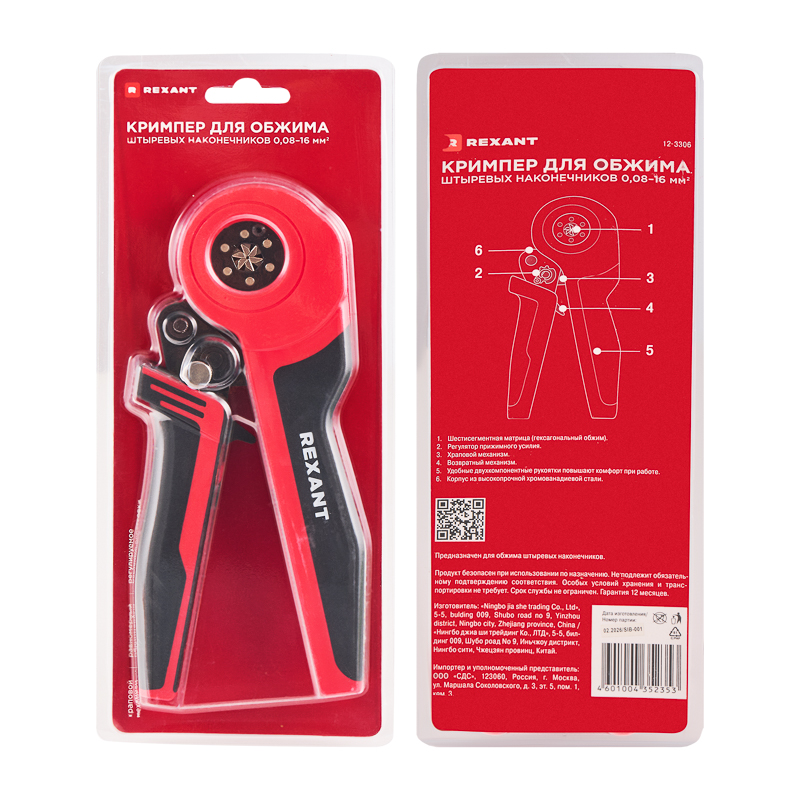

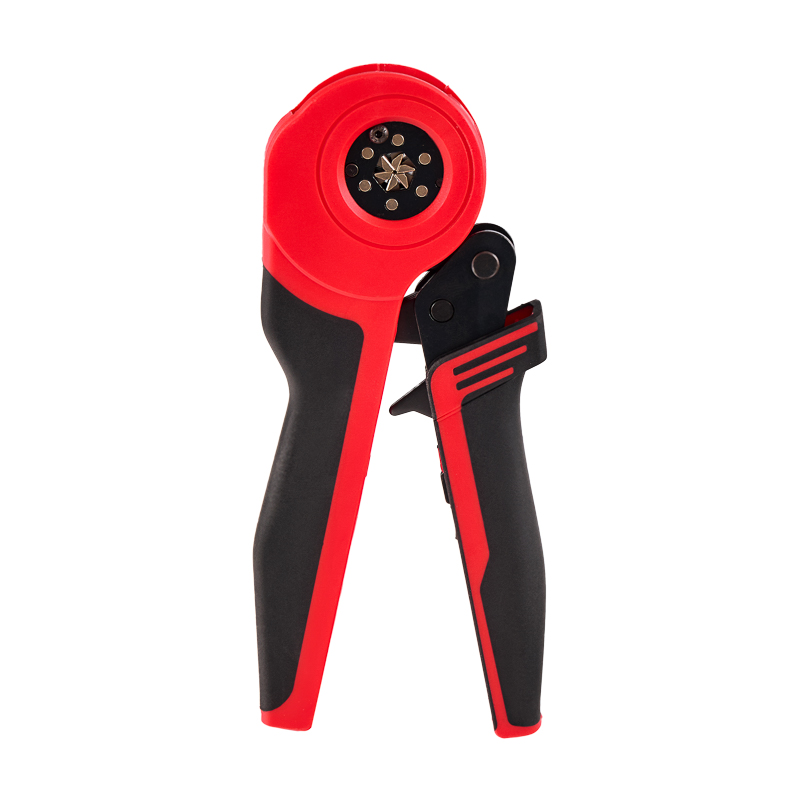

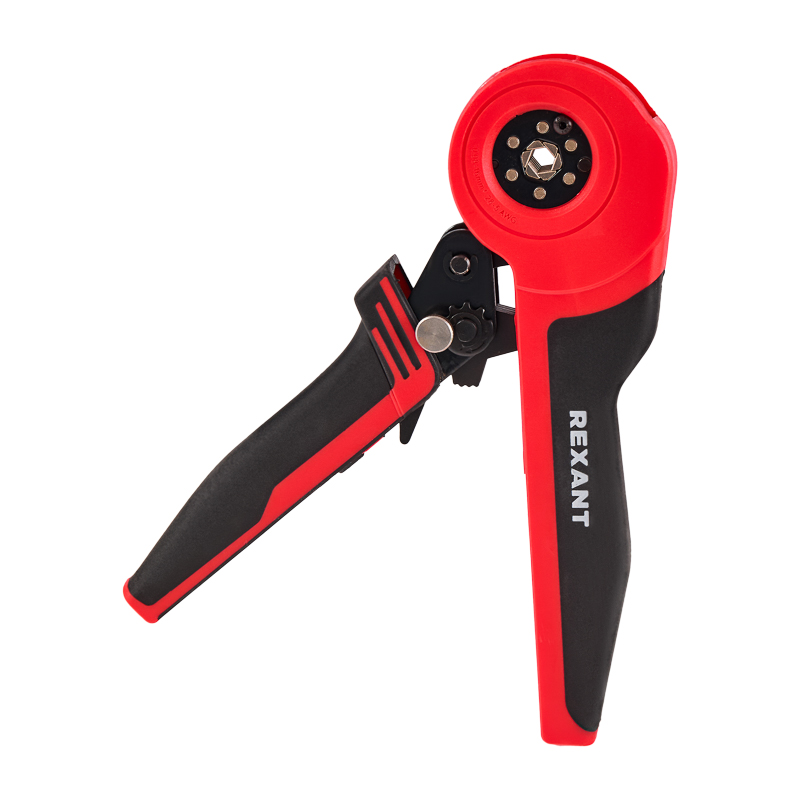

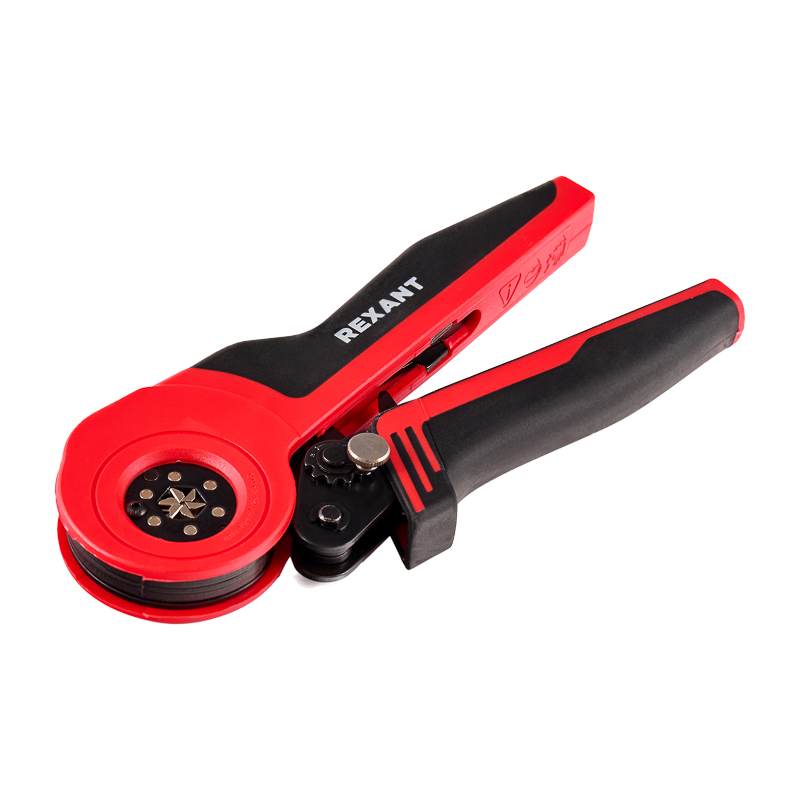

Кримпер для обжима штыревых наконечников 0,08-16,0 мм², шестисегментная матрица REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000168
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Сечение кабеля0.08–16 мм кв.
Подходит дляКабельные наконечники и соединители
Исполнение или управлениеМеханический
Форма опрессовкиГексагональный обжим (шестигранник)
С фикс устр-для механ инструментаДа
С автоматическим возвратомДа
Материал корпусаХром-ванадиевая сталь (Cr-V)
Температура эксплуатации-20–40
Описание и назначение

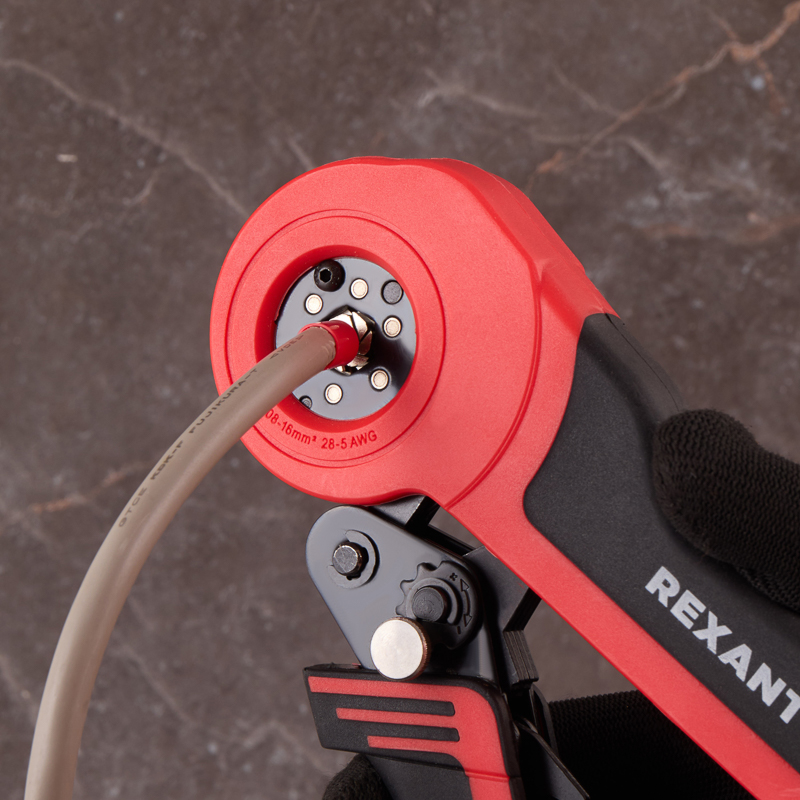

Кримпер предназначен для обжима штыревых наконечников сечением 0,08–16 мм².
Корпус инструмента изготовлен из высокопрочной хромованадиевой стали с воронением и покрыт защитным пластиком, благодаря чему устойчив к механическим воздействиям и имеет длительный срок службы.

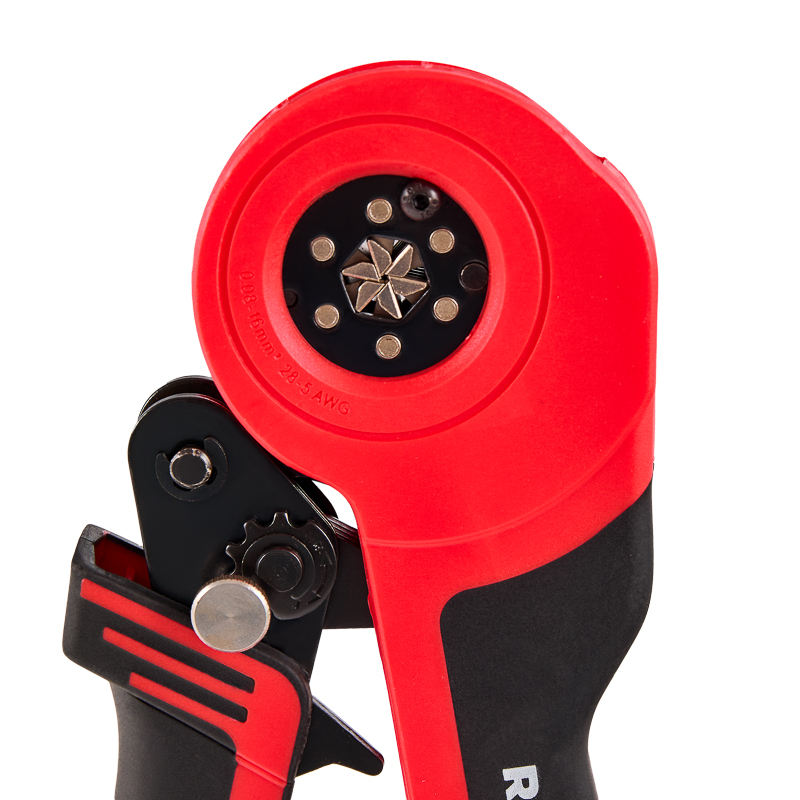

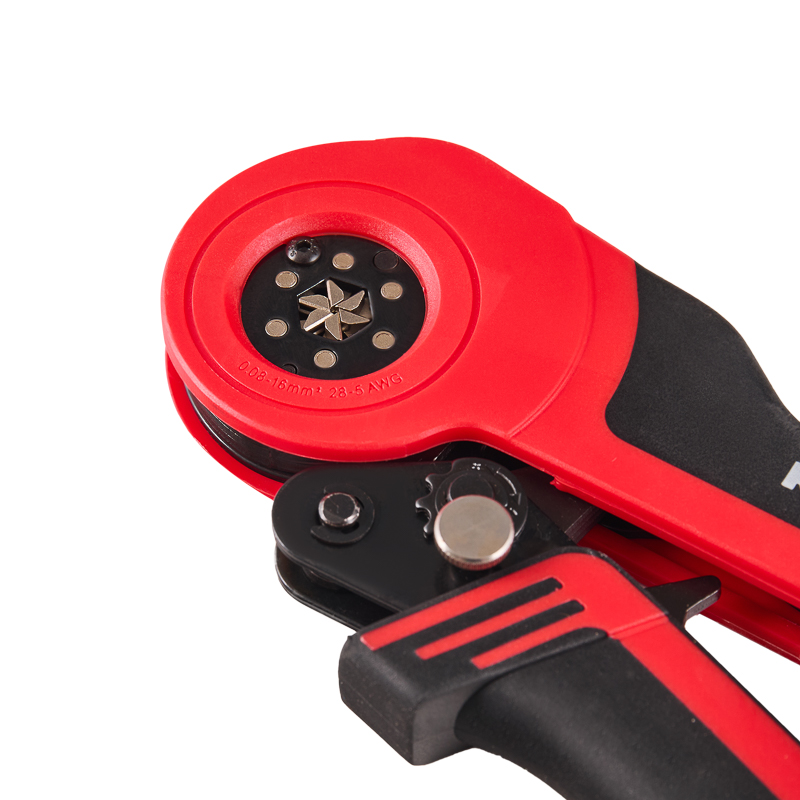

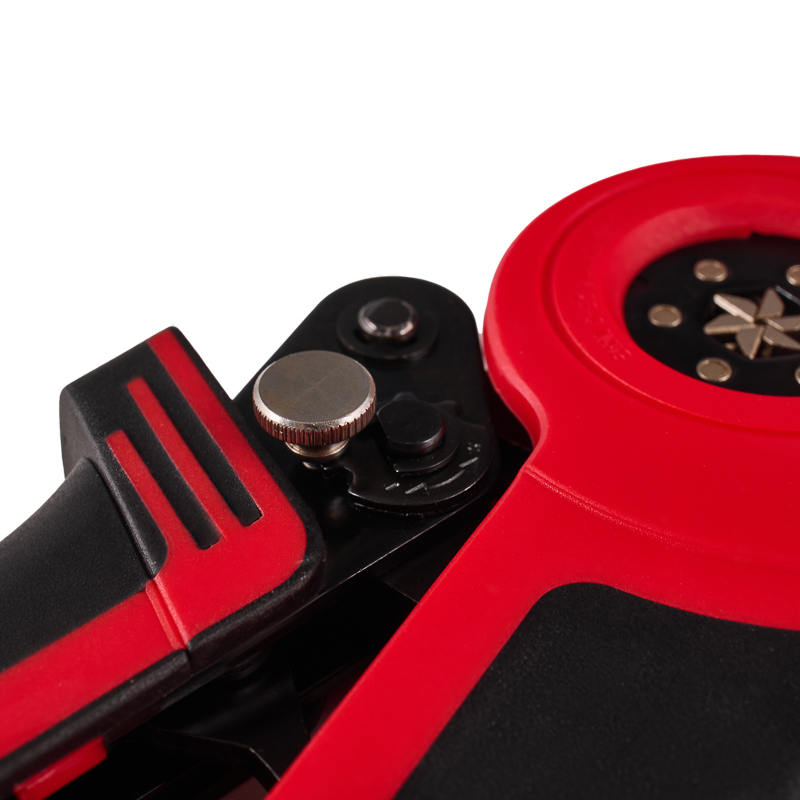

Шестисегментная саморегулирующаяся матрица с системой поворотных кулачков диафрагменного типа выполняет квадратный профиль обжима, обеспечивая равномерное распределение силы.

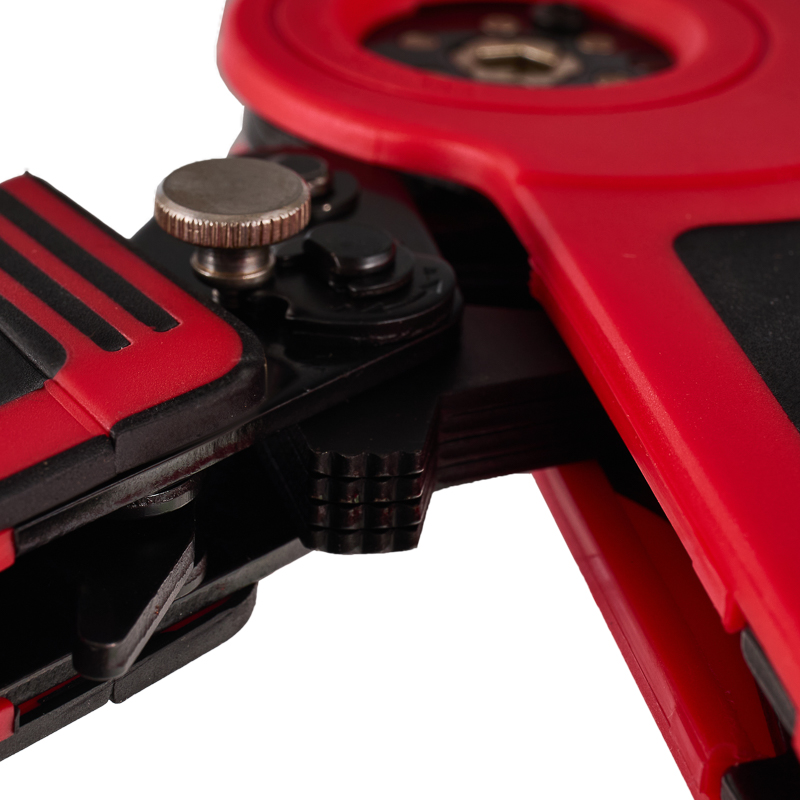

Давление опрессовки регулируется.
Возвратный механизм приводит инструмент в исходное положение, что упрощает работу и снижает утомляемость.
Храповой механизм производит полный цикл качественной опрессовки.
Двухкомпонентные рукоятки выполнены из плотного синтетического материала, благодаря чему не скользят в руках во время работы.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -20–40 |
|---|
Электрические и световые параметры 1
| Исполнение или управлениеEF001462 | Механический |
|---|
Материалы и конструкция 3
| Материал корпусаEF001596 | Хром-ванадиевая сталь (Cr-V) |
|---|---|
| Исполнение рукояткиEF007841 | 2-компонент |
| С функцией зачистки/ снятия изоляции кабеляEF007938 | Нет |
Классификация и назначение 4
| Форма опрессовкиEF001816 | Гексагональный обжим (шестигранник) |
|---|---|
| Классификация по AWGEF004498 | 28–5 |
| Применениеданные поставщика | Обжим штыревых наконечников |
| Серияданные поставщика | Кримпер |
Прочие характеристики 10
| Подходит дляEF000073 | Кабельные наконечники и соединители |
|---|---|
| С отрезным устройствомEF000168 | Нет |
| С фикс устр-для механ инструментаEF001817 | Да |
| С автоматическим возвратомEF007941 | Да |
| Сменная вкладкаEF009921 | Нет |
| Количество позиций в матрицеданные поставщика | 6 штук |
| Обжим наконечниковданные поставщика | Изолированные и неизолированные |
| Регулятор силы сжатияданные поставщика | true |
| Сменная матрицаданные поставщика | false |
| Храповой механизмданные поставщика | true |
Размеры и упаковка
Изделие
| Сечение кабеляEF003929 | 0.08–16 мм кв. |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | — | — | — | |
| Групповая упаковка спец упаковка кор (40 шт) | 40 шт | 49.8 × 31.1 × 27.7 см | 26.411 | 0.043 | |
| Групповая упаковка кор (5 шт) | 5 шт | — | — | — |
