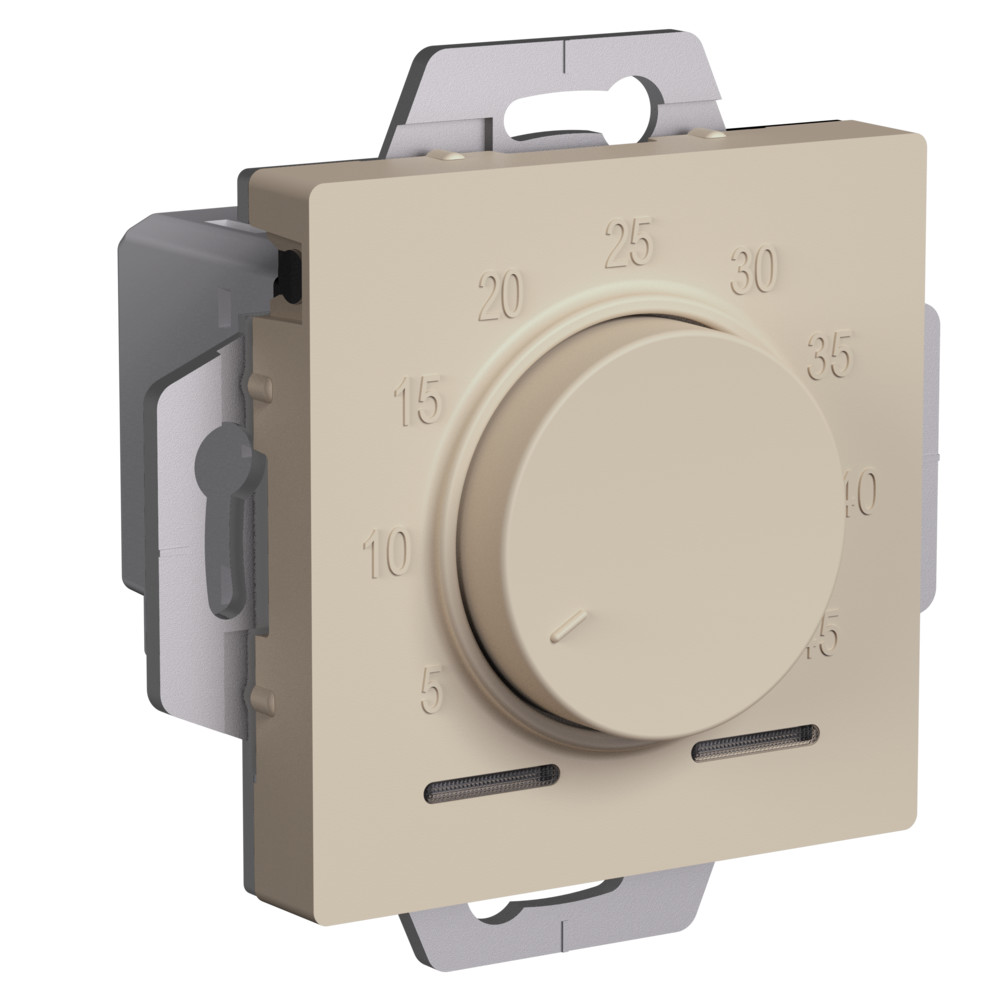

ATLASDESIGN ТЕРМОСТАТ электрон. теплого пола с датчиком, 10A, механизм, ПЕСОЧНЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC010927
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина71 мм
Высота71 мм
Глубина52 мм
Макс. напряжение прикосновения230 В
Макс. контактная нагрузка10 А
Дифференциальные значения1...1 К
Тип монтажаСкрытой установки
Модель или исполнениеВкл./Выкл. (On/Off)
Описание и назначение
Термостат Systeme Electric (ранее Schneider Electric) серии AtlasDesign электронный для теплого пола, с датчиком, 10 A в цвете песочный
Обеспечит комфортное регулирование температуры пола и идеально впишется в интерьер помещений.
Ном. напряжение: 230 В
Частота: 50 Гц
Электронная защита от перенапряжения
Диапазон регулирования: от +5 до +45 °С
Датчик температуры пола в комплекте (кабель 2,5 м),
тип NTC
Степень защиты от пыли и влаги: IP20
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| ВзрывозащищенныйEF004663 | Нет |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Класс температурного контроляEF010595 | I |
| Степень защиты (NEMA)EF011959 | 1 |
| Считываемая температураEF021360 | Да |
| Диапазон настройки температурыданные поставщика | 5-45 °C |
Электрические и световые параметры 7
| Управление или принцип действияEF002147 | Вращение |
|---|---|
| Макс. напряжение прикосновенияEF020286 | 230 В |
| Емкость зажимного соединенияданные поставщика | 2 x 2,5 мм² |
| номинальное рабочее напряжениеданные поставщика | 230 В переменный ток в 50/60 Гц |
| Номинальный токданные поставщика | 10 |
| Тип управленияданные поставщика | поворотная ручка |
| Ток отключения нагрузкиданные поставщика | 0.41666666666667 |
Материалы и конструкция 7
| ЦветEF000007 | Бежевый |
|---|---|
| Модель или исполнениеEF000010 | Вкл./Выкл. (On/Off) |
| Материалданные поставщика | ABS (акрилонитрил-бутадиен-стирол) |
| Оттенок цвета производителяданные поставщика | Песочный |
| Тип покрытияданные поставщика | матовый |
| Цветовой оттенокданные поставщика | ПЕСОЧНЫЙ |
| Цветовой оттенокданные поставщика | ПЕСОЧНЫЙ |
Монтаж и подключение 6
| Тип монтажаEF000003 | Скрытой установки |
|---|---|
| ПрисоединениеEF000443 | Трех-/четырехпроводной |
| Макс. контактная нагрузкаEF022541 | 10 А |
| Соединения – клеммыданные поставщика | винтовой зажим |
| Тип контактовданные поставщика | 1 Н.З. |
| Тип монтажаданные поставщика | утопленный в единицах производителя |
Классификация и назначение 8
| Тип источника питанияEF001469 | 220...230В AC |
|---|---|
| Тип датчика / щупаEF006254 | Резистивный датчик |
| Тип тепловой обратной связиEF024000 | Нет (без) |
| Область примененияданные поставщика | эл.теплый пол |
| Серияданные поставщика | AtlasDesign AtlasDesign |
| Серия продуктаданные поставщика | AtlasDesign |
| Тип защитыданные поставщика | электронная защита от перенапряжения |
| Тип продуктаданные поставщика | термостат |
Прочие характеристики 17
| С дисплеемEF000458 | Нет |
|---|---|
| С приемникомEF020643 | Нет |
| Регулировочная характеристикаEF020644 | PI |
| С циркуляцией горячей водыEF020680 | Нет |
| Количество тепловых выходовEF020681 | 1 |
| Со звуковой индикациейEF020683 | Нет |
| ОбогревEF021772 | Да |
| ОхлаждениеEF021773 | Нет |
| Дифференциальные значенияEF022691 | 1...1 К |
| Внешн. датчикEF023999 | Да |
| Регулируемый дифференциалEF024001 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Комплектация изделияданные поставщика | механизм |
| Оборудование в комплектеданные поставщика | датчик присутствия |
| Режим фиксацииданные поставщика | винты |
| Сегмент рынкаданные поставщика | Жилищный сектор малые коммерческие предприятия |
| Сегмент рынкаданные поставщика | Рынок жилья Малые коммерческие предприятия |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 71 мм |
|---|---|
| ВысотаEF000040 | 71 мм |
| ГлубинаEF000049 | 52 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.096 × 0.072 × 0.052 см | 0.08 | 0.00035942 | |
| Контейнер | 1440 шт. | 1.2 × 0.8 × 1.104 м | 167.355 | 1.05984 | — |
| Групповая упаковка | 8 шт. | 0.232 × 0.195 × 0.089 м | 0.738 | 0.00402636 | |
| TRANSPORTING | 16 шт. | 0.404 × 0.242 × 0.106 м | 1.66 | 0.0103634 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.096 × 0.072 × 0.052 см
- Вес, кг
- 0.08
- Объём, м³
- 0.00035942
- EAN / GTIN
-
Контейнер
- В упаковке
- 1440 шт.
- Габариты
- 1.2 × 0.8 × 1.104 м
- Вес, кг
- 167.355
- Объём, м³
- 1.05984
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 8 шт.
- Габариты
- 0.232 × 0.195 × 0.089 м
- Вес, кг
- 0.738
- Объём, м³
- 0.00402636
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 16 шт.
- Габариты
- 0.404 × 0.242 × 0.106 м
- Вес, кг
- 1.66
- Объём, м³
- 0.0103634
- EAN / GTIN
