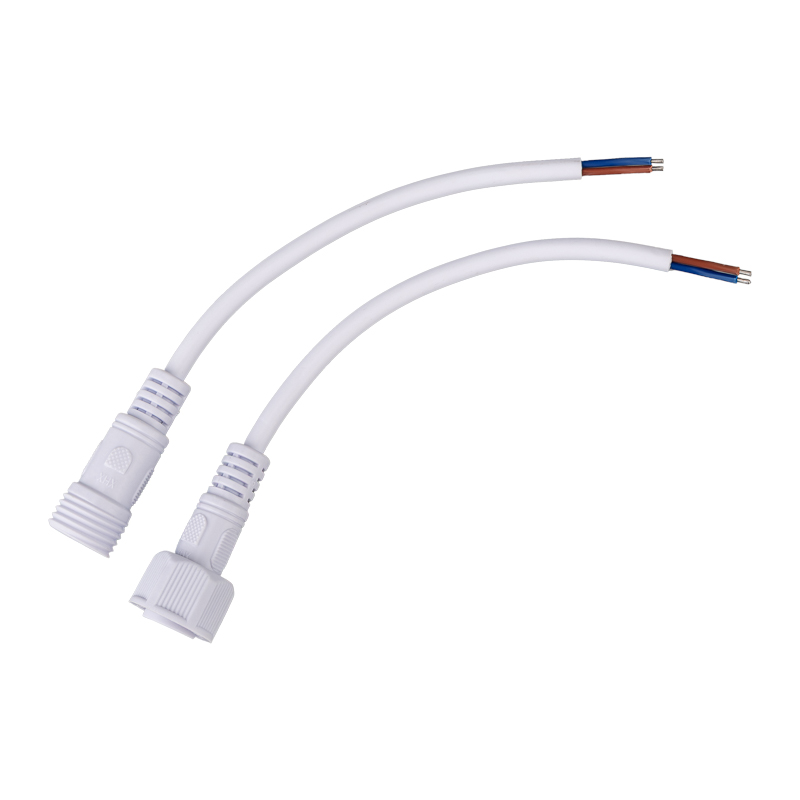

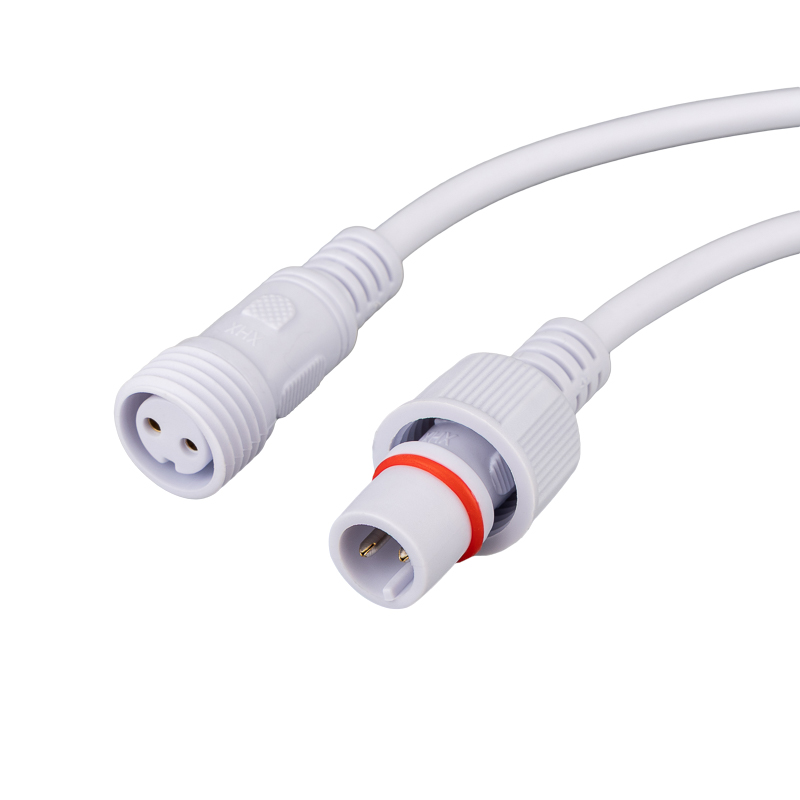

Соединительный кабель 2-контактный (2pin) герметичный (IP67) 2х1,0мм² белый REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002587
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. сечение проводника1 мм кв.
Номин. ток10 А
Номин. напряжение230 В
Общ. длина165 мм
Тип кабеляПрочее
Запорный механизмВстроенный в штекерный разъем
Степень защиты (IP)IP67
Тип готового кабеля/шнураСоединительный кабель/шнур
Описание и назначение

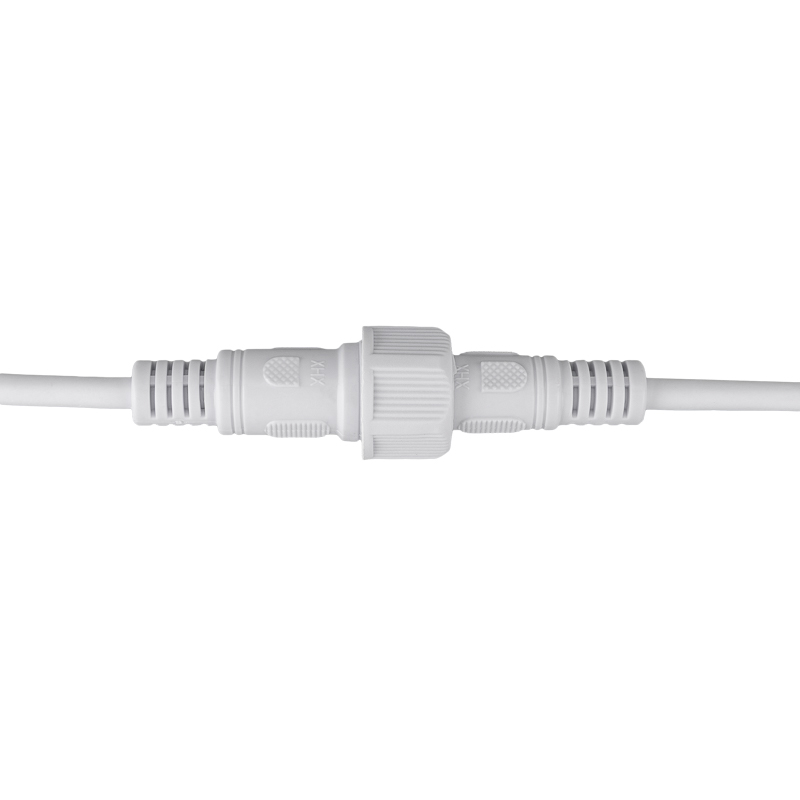

Необходим для обеспечения электрического контакта путем механического соединения. Соединительный разъем герметичный предназначен для подключения аппаратуры (светотехника, камеры наблюдения и другие виды аппаратуры) или удлинения кабеля. Разъем обладает классом защиты IP67. Это означает, что соединение полностью защищено от пыли и от водяных струй. Кроме того, соединитель создан таким образом, что подключение в любом случае будет произведено правильно.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -40–40 |
| Степень защиты (IP)EF005474 | IP67 |
Электрические и световые параметры 5
| Номин. токEF000001 | 10 |
|---|---|
| Номин. напряжениеEF000002 | 220–0 |
| Номин. токEF000227 | 10 А |
| Номин. напряжениеEF000228 | 230 В |
| Количество полюсовEF001391 | 2 |
Материалы и конструкция 5
| ЦветEF000007 | Белый |
|---|---|
| Цвет корпусаEF000136 | Белый |
| Цвет внешн. оболочкиEF001618 | Белый |
| МатериалEF002169 | Пластик |
| Обработка конца проводникаEF008322 | Частично зачищенный |
Монтаж и подключение 1
| Способ монтажаEF000003 | Втычной |
|---|
Классификация и назначение 7
| Тип кабеляEF000081 | Прочее |
|---|---|
| Тип компонента/запасной частиEF000215 | Устройство подключения |
| Тип готового кабеля/шнураEF008303 | Соединительный кабель/шнур |
| Тип стороны 1EF008305 | Разъем основной сети |
| Тип стороны 2EF008306 | Свободные концы проводников (без разъема) |
| Применениеданные поставщика | Обеспечение контакта |
| Серияданные поставщика | Соединительный кабель |
Прочие характеристики 3
| Запорный механизмEF000208 | Встроенный в штекерный разъем |
|---|---|
| Механическое кодированиеEF002910 | Нет |
| С блокировкой/запираемый (-ая)EF006281 | Да |

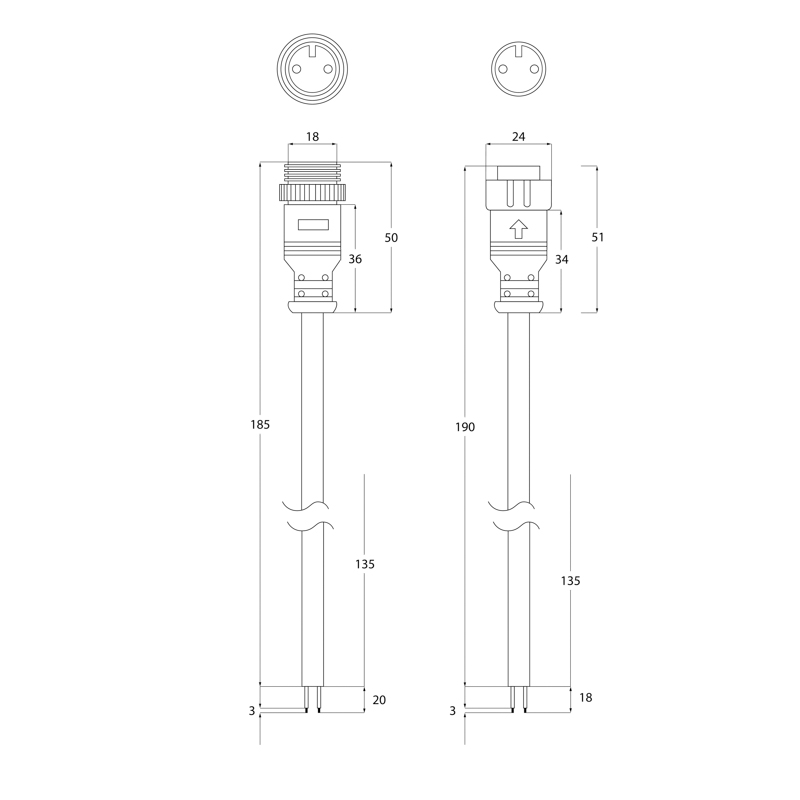

Размеры и упаковка
Изделие
| Номин. сечение проводникаEF000060 | 1 мм кв. |
|---|---|
| Общ. длинаEF000369 | 165 мм |
| Высота изделияданные поставщика | 1.7 см |
| Длина изделияданные поставщика | 16.5 см |
| Номинальное сечениеданные поставщика | 1 мм² |
| Ширина изделияданные поставщика | 1.7 см |

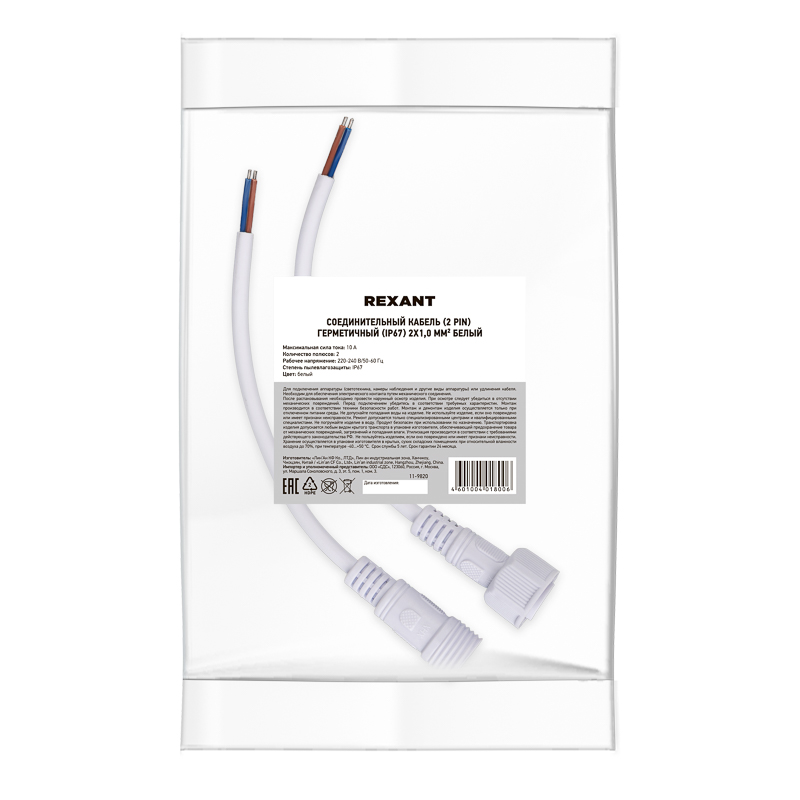

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 22.3 × 9.5 × 1.5 | 0.038 | — | |
| Групповая упаковка кор. (250 шт.) | 250 шт | 38.7 × 33.7 × 22.6 см | 10.916 | 0.029 | |
| Групповая упаковка упак. (10 шт.) | 10 шт | 20.5 × 18.8 × 5.8 см | 0.41 | 0.002 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 22.3 × 9.5 × 1.5
- Вес, кг
- 0.038
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (250 шт.)
- В упаковке
- 250 шт
- Габариты
- 38.7 × 33.7 × 22.6 см
- Вес, кг
- 10.916
- Объём, м³
- 0.029
- EAN / GTIN
-
Групповая упаковка упак. (10 шт.)
- В упаковке
- 10 шт
- Габариты
- 20.5 × 18.8 × 5.8 см
- Вес, кг
- 0.41
- Объём, м³
- 0.002
- EAN / GTIN
