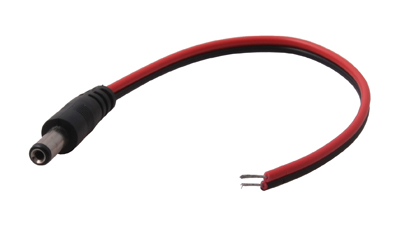

Разъем питания DC штекер 2,1х5,5мм с проводом 20 см REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002566
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина2.1 мм
Номин. ток2 А
Номин. напряжение24–24 В
Длина5.5 мм
Угол наклона0–0 Degrees
Модель/исполнениеШтекер
Способ подключенияПодключение пайкой
Цвет корпусаЧерный
Описание и назначение
РАЗЪЁМ питания штекер 2.1х5.5x10мм с проводом 20см REXANT предназначен для подключения питания различного оборудования (систем видеонаблюдения, питания зарядных или других бытовых устройств) к источнику питания постоянного тока 12/24В (DC). Такой двухконтактный штекер в целях ускорения и удобства монтажа выполнен с красно-черным проводом длиной 20 см, т.е. не требует пайки контактов. Окончания проводов подготовлены для дальнейшего монтажа: зачищены и облужены оловом. Никелевое покрытие контактов повышает долговечность разъема и позволяет применять его в условиях климатических перепадов. Разъем прямой формы имеет размеры 2.1х5.5x10мм. Диапазон рабочих температур от -30℃ до +50℃. Джек часто используется для замены вышедших из строя разъемов шнура и подходит к стандартным резервным источникам питания (DC).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Температура эксплуатацииEF002386 | -30–50 |
| Степень защиты (IP)EF005474 | IP20 |
Электрические и световые параметры 6
| Номин. токEF000001 | 2 |
|---|---|
| Номин. напряжениеEF000002 | 12–24 |
| Номин. токEF000227 | 2 А |
| Номин. напряжениеEF000228 | 24–24 В |
| Количество полюсовEF001391 | 1 |
| Количество подключений на полюсEF006769 | 1 |
Материалы и конструкция 6
| Модель/исполнениеEF000010 | Штекер |
|---|---|
| Цвет корпусаEF000136 | Черный |
| Материал корпусаEF001596 | Пластик |
| Материал контактаEF004019 | Cu+Zn (медь+цинк) |
| Цветовая кодировка/контактная вставкаEF006772 | Прочее |
| Цвет отдельного адаптераEF008312 | Без адаптера |
Монтаж и подключение 4
| Способ подключенияEF000124 | Подключение пайкой |
|---|---|
| Поверхность конечных контактовEF002558 | Оцинкованная |
| Ориентация (угол) подключенияEF002650 | Прямолинейн. |
| Способ встраивания/установкиEF006776 | Встраиваемая часть/втычное соединение |
Классификация и назначение 2
| Применениеданные поставщика | Подключение питания различного оборудования |
|---|---|
| Серияданные поставщика | Разъем |
Прочие характеристики 5
| Запорный механизмEF000208 | Нет (без) |
|---|---|
| Механическое кодированиеEF002910 | Нет |
| Угол наклонаEF005113 | 0–0 Degrees |
| С блокировкой/запираемый (-ая)EF006281 | Нет |
| С проводомданные поставщика | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 2.1 мм |
|---|---|
| ДлинаEF001438 | 5.5 мм |
| Размер контактной резьбыEF004756 | Нет резьбового соединения |

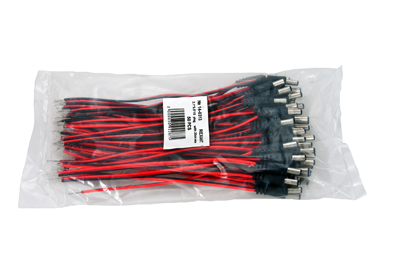

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 34 × 28 × 26 | 0.005 | — | |
| Групповая упаковка кор. (2 000 шт.) | 2000 шт | 35.2 × 27.6 × 25.8 см | 10.835 | 0.025 | |
| Групповая упаковка упак. (50 шт.) | 50 шт | 28.7 × 20 × 2.9 см | 0.324 | 0.002 |
