Разъем питания DC гнездо 2,1х5,5 с быстрозажимной колодкой REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002566
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина2.1 мм
Номин. ток2 А
Номин. напряжение24–24 В
Длина5.5 мм
Угол наклона0–0 Degrees
Модель/исполнениеГнездо (мама)
Способ подключенияОбжим
Запорный механизмНет (без)
Описание и назначение

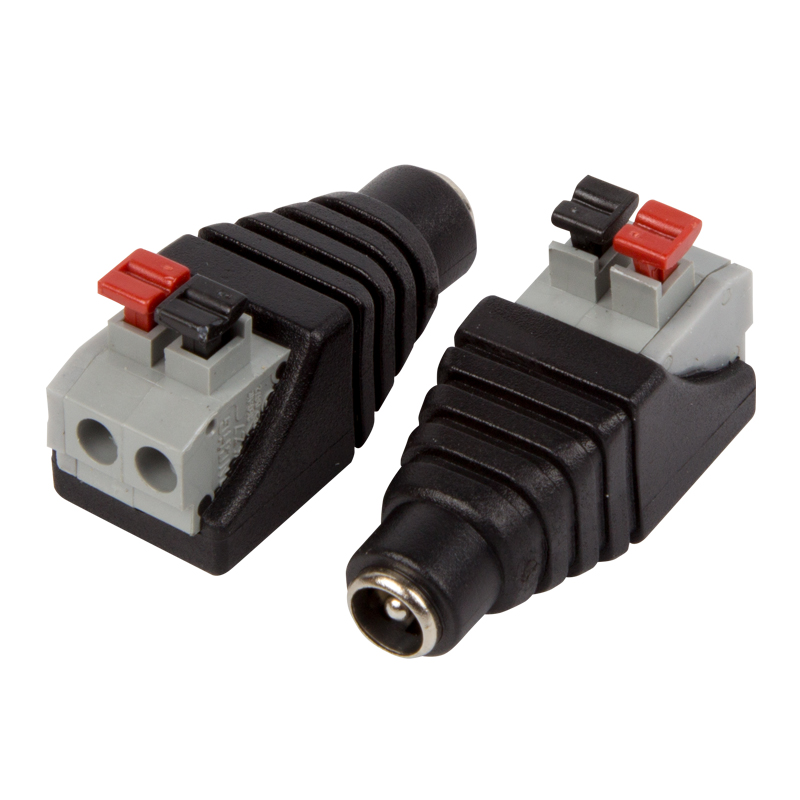

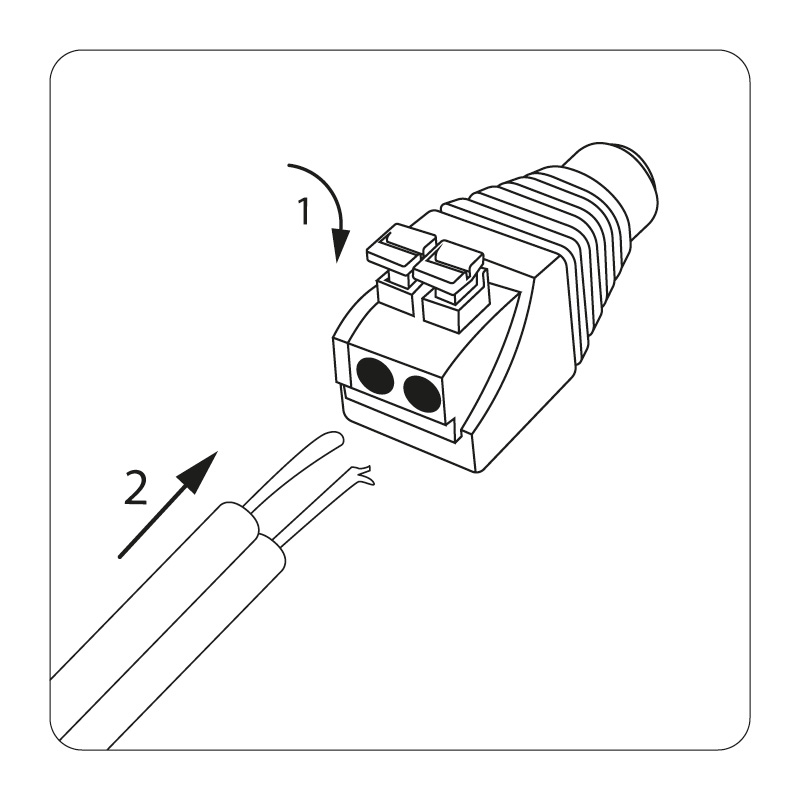

РАЗЪЁМ питания гнездо 2.1х5.5 с быстрозажимной колодкой (блистер) REXANT предназначен для оперативного подключения питания различного оборудования (систем видеонаблюдения, питания зарядных или других бытовых устройств) к источнику питания постоянного тока 12/24В (DC). Такое двухконтактное гнездо монтируется на кабель без использования какого-либо инструмента с помощью подпружиненных зажимов и соединяется с штекером питания. Этот способ крепления значительно проще и быстрее, чем пайка, но его надежность и качество соединения остаются на неизменно высоком уровне. Никелевое покрытие контактов повышает долговечность разъема и позволяет применять его в условиях климатических перепадов. Разъем прямой формы имеет размеры 2.1х5.5мм. Корпус изготовлен из ударопрочного пластика. Монтаж возможно осуществлять с разными типами кабелей: ШВВП, комбинированный провод или витая пара.
Диапазон рабочих температур от -30℃ до +50℃. Гнездо используется для соединения провода в случае обрыва или замены вышедших из строя разъемов шнура и подходит к стандартным резервным источникам питания (DC).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Температура эксплуатацииEF002386 | -30–50 |
| Степень защиты (IP)EF005474 | IP20 |
Электрические и световые параметры 6
| Номин. токEF000001 | 2 |
|---|---|
| Номин. напряжениеEF000002 | 12–24 |
| Номин. токEF000227 | 2 А |
| Номин. напряжениеEF000228 | 24–24 В |
| Количество полюсовEF001391 | 1 |
| Количество подключений на полюсEF006769 | 1 |
Материалы и конструкция 6
| Модель/исполнениеEF000010 | Гнездо (мама) |
|---|---|
| Цвет корпусаEF000136 | Черный |
| Материал корпусаEF001596 | Пластик |
| Материал контактаEF004019 | Cu+Zn (медь+цинк) |
| Цветовая кодировка/контактная вставкаEF006772 | Прочее |
| Цвет отдельного адаптераEF008312 | Без адаптера |
Монтаж и подключение 4
| Способ подключенияEF000124 | Обжим |
|---|---|
| Поверхность конечных контактовEF002558 | Оцинкованная |
| Ориентация (угол) подключенияEF002650 | Прямолинейн. |
| Способ встраивания/установкиEF006776 | Встраиваемая часть/втычное соединение |
Классификация и назначение 2
| Применениеданные поставщика | Подключение питания различного оборудования |
|---|---|
| Серияданные поставщика | Разъем |
Прочие характеристики 5
| Запорный механизмEF000208 | Нет (без) |
|---|---|
| Механическое кодированиеEF002910 | Нет |
| Угол наклонаEF005113 | 0–0 Degrees |
| С блокировкой/запираемый (-ая)EF006281 | Нет |
| С проводомданные поставщика | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 2.1 мм |
|---|---|
| ДлинаEF001438 | 5.5 мм |
| Размер контактной резьбыEF004756 | Нет резьбового соединения |

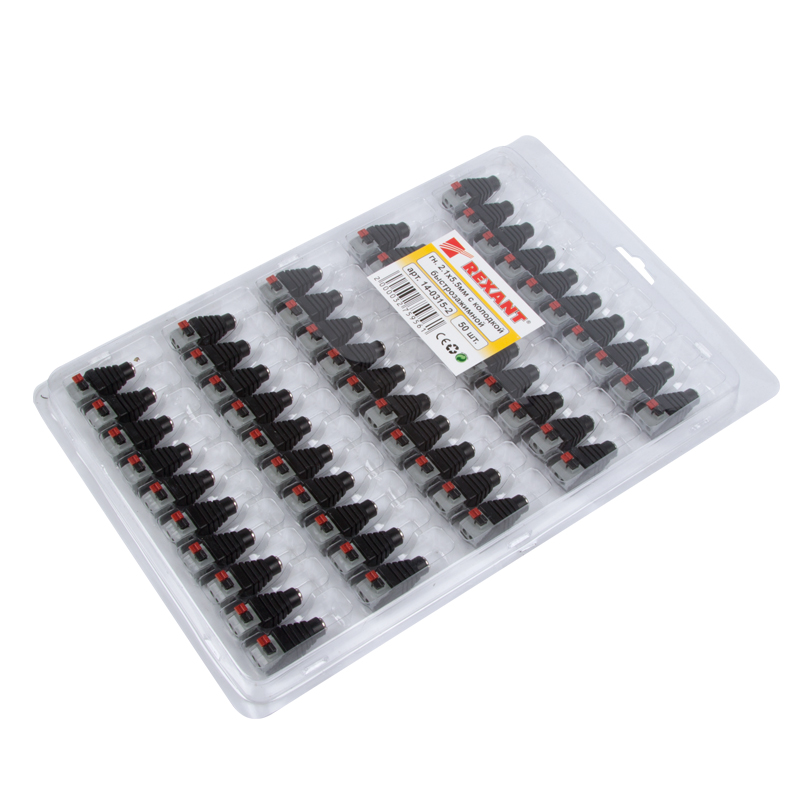

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 37 × 15 × 19 | 0.009 | — | |
| Групповая упаковка кор. (1 000 шт.) | 1000 шт | 35.4 × 27.5 × 15.8 см | 8.711 | 0.015 | |
| Групповая упаковка упак. (500 шт) | 500 шт | 47 × 26 × 37 | — | — | |
| Групповая упаковка упак (10 шт) | 10 шт. | — | — | — | |
| Групповая упаковка упак. (50 шт.) | 50 шт | 34.3 × 23.1 × 2.4 см | 0.481 | 0.002 |
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 37 × 15 × 19
- Вес, кг
- 0.009
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (1 000 шт.)
- В упаковке
- 1000 шт
- Габариты
- 35.4 × 27.5 × 15.8 см
- Вес, кг
- 8.711
- Объём, м³
- 0.015
- EAN / GTIN
-
Групповая упаковка упак. (500 шт)
- В упаковке
- 500 шт
- Габариты
- 47 × 26 × 37
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (50 шт.)
- В упаковке
- 50 шт
- Габариты
- 34.3 × 23.1 × 2.4 см
- Вес, кг
- 0.481
- Объём, м³
- 0.002
- EAN / GTIN
