TITAN 5 Корпус металлический ЩРн-24 (1х24) 460х310х140мм IP54 белый (одна дверь) IEK
IEK · артикул TI5-50-N-024-54
Изображение может отличаться от конкретного исполнения.
IEK

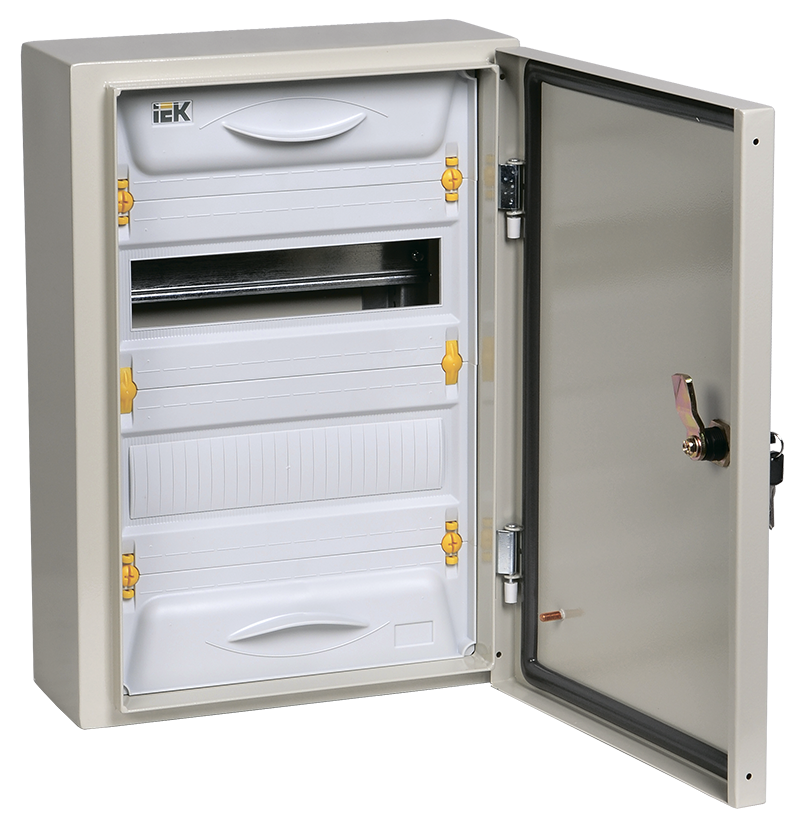

UNIVERSAL Корпус металлический ЩРн-24з-1 IP54 (артикул замены TI5-50-N-024-54-7035) IEK
ИсточникКаталог IEK
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаПоверхностного монтажа
ЦветСерый
Ширина310
Высота440
Глубина136
Номер цвета RAL7035
С монтажной платойНет
Монтажная глубина - ниши-
Описание и назначение
Щиты распределительные ЩРн, ЩРв серии "УНИВЕРСАЛ" (UNIVERSAL) предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP54 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| Материал корпусаEF001596 | Сталь |
Монтаж и подключение 2
| Тип монтажаEF000003 | Поверхностного монтажа |
|---|---|
| С монтажной платойEF000118 | Нет |
Классификация и назначение 2
| Тип крышкиEF001135 | Закрытого типа (закрывающаяся) |
|---|---|
| Форма крышкиEF009212 | Закрытого типа (закрывающаяся) |
Прочие характеристики 4
| Кол-во рядовEF000266 | 2 |
|---|---|
| Возможно расширениеEF001088 | Нет |
| С прозрачной крышкойEF001094 | Нет |
| DIN-рейкаEF001134 | Да |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 310 |
|---|---|
| ВысотаEF000040 | 440 |
| ГлубинаEF000049 | 136 |
| Монтажная глубина - нишиEF000218 | - |
| Ширина по количеству модульных расстоянийEF002950 | 24 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.48 × 0.325 × 0.15 м | 5.4 | 0.0228 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 0.475 × 0.32 × 0.15 м | 5.4 | 0.0228 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.48 × 0.325 × 0.15 м
- Вес, кг
- 5.4
- Объём, м³
- 0.0228
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.475 × 0.32 × 0.15 м
- Вес, кг
- 5.4
- Объём, м³
- 0.0228
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 5; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
TITAN 5 Корпус металлический ЩРн-24 (1х24) 460х310х140мм IP54 серый (одна дверь) IEK
IEK · артикул TI5-50-N-024-54-7035
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
