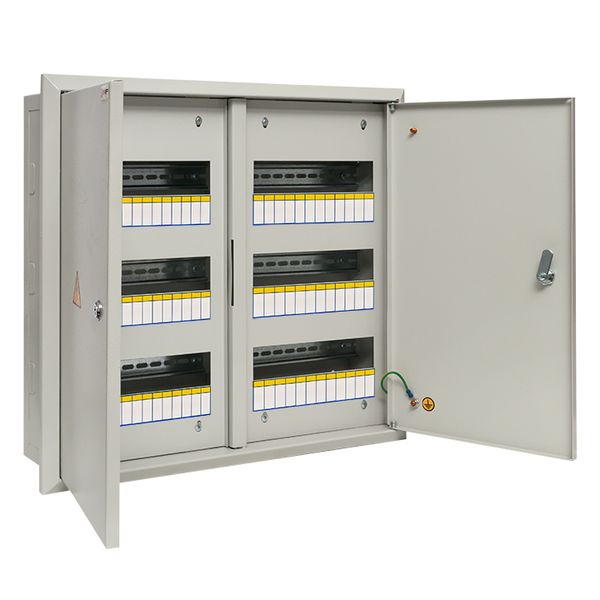

Щит распределительный встраиваемый ЩРВ-72 двухдверный (520x605x120) IP31 PROXIMA EKF
ИсточникКаталог EKF
КлассификацияEC000214
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу mb11-72.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина605 мм
Высота520 мм
Глубина120 мм
Монтажная глубина - ниши100 мм
Тип монтажаВнутренний / скрытый
Тип крышки (наружной)Дверь (-ца)
Замены и аналоги
Все варианты: 4
Рекомендовано производителем
Щит распределительный навесной ЩРН-72 двухдверный (480x565x120) IP31 PROXIMA EKF
EKF · артикул mb21-72
Рекомендовано производителем
TITAN 3 Корпус металлический ЩРв-72 (540х600х120мм) IP31 IEK
IEK · артикул MKM14-V-72-30-T · другой бренд
Описание и назначение
Корпус металлический встраиваемый серии ЩРВ IP31 PROXIMA предназначен для сборки распределительных щитов в нишу с использованием модульной аппаратуры. Идеально подходит для квартир, частных домов, офисов и др. Корпус включает шесть оцинкованных перфорированных DIN-реек шириной 260 мм для установки 72 модулей по 18 мм (6х220мм, итого 1320мм). Благодаря встроенному монтажу и скошенным углам он легко вписывается в интерьер и выглядит эстетично. Защита IP31 предотвращает попадание твердых частиц и вертикальных капель воды. Защита корпуса обеспечивается полиэфирным порошковым покрытием с фосфатированием, что защищает от коррозии, ультрафиолета, механических повреждений, химических веществ и атмосферных условий. Щит полностью совместим с модульным оборудованием EKF.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000214.
Условия эксплуатации и безопасность 1
| Степень защиты - IP | IP31 |
|---|
Материалы и конструкция 3
| Цвет | Серый |
|---|---|
| Номер цвета RAL | 7 035 |
| Материал корпуса | Сталь |
Монтаж и подключение 3
| Тип монтажа | Внутренний / скрытый |
|---|---|
| С монтажной платой | Нет |
| Вид монтажаданные поставщика | Встраиваемый |
Классификация и назначение 5
| Тип крышки (наружной) | Дверь (-ца) |
|---|---|
| Тип EMC | Нет |
| Тип закрывающего механизма | Цилиндр |
| Форма крышки | Закрытого типа |
| Серия продукцииданные поставщика | Распределительные |
Прочие характеристики 11
| Количество дверей | 2 |
|---|---|
| Кол-во рядов | 6 |
| Смотровое окошко | Нет |
| Возможно расширение | Нет |
| DIN-рейка | Да |
| Прозрачная дверца или крышка | Нет |
| С замком | Да |
| Гарантийный срок хранения, летданные поставщика | 5 |
| Гарантийный срок эксплуатации, летданные поставщика | 5 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Срок службы, летданные поставщика | 10 |
Размеры и упаковка
Изделие
| Ширина | 605 мм |
|---|---|
| Высота | 520 мм |
| Глубина | 120 мм |
| Монтажная глубина - ниши | 100 мм |
| Ширина по количеству модульных расстояний | 72 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.615 × 0.54 × 0.12 м | 8.06 | 0.039852 | |
| Групповая упаковка шт | 1 шт. | 0.615 × 0.54 × 0.12 м | 8.06 | 0.039852 | |
| Транспортная упаковка шт | 1 шт. | 0.615 × 0.54 × 0.12 м | 8.06 | 0.039852 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.615 × 0.54 × 0.12 м
- Вес, кг
- 8.06
- Объём, м³
- 0.039852
- EAN / GTIN
-
Групповая упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.615 × 0.54 × 0.12 м
- Вес, кг
- 8.06
- Объём, м³
- 0.039852
- EAN / GTIN
-
Транспортная упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.615 × 0.54 × 0.12 м
- Вес, кг
- 8.06
- Объём, м³
- 0.039852
- EAN / GTIN
