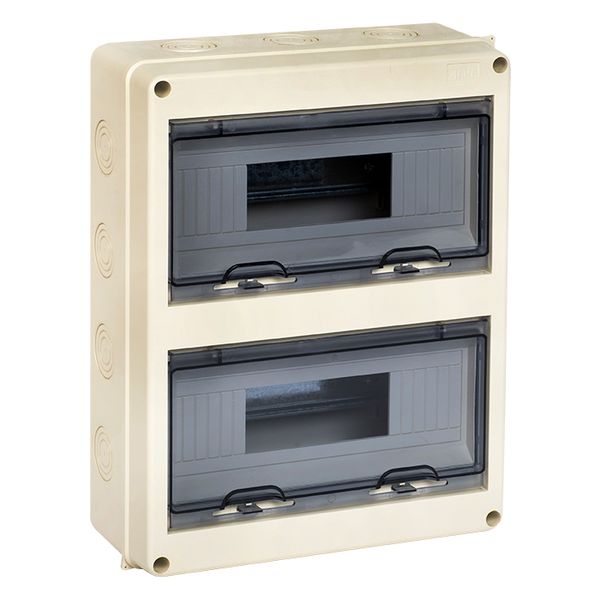

ЩРН-ПГ-24 (354x272x109) IP65 PROXIMA EKF
ИсточникКаталог EKF
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина271,5 мм
Высота354 мм
Глубина109 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Степень защиты - IPIP65
Номер цвета RAL7 035
Описание и назначение
Щиты распределительные пластиковые ЩРн-ПГ EKF PROxima предназначены для распределения электроэнергии, защиты от токов перегрузки и короткого замыкания. Возможна установка различного модульного оборудования. Благодаря высокой степени пыле- и влагозащиты IP65 данная серия может применяться в помещениях с повышенным уровнем пыли и влаги, в гаражах, производственных помещениях, подвалах, автомойках и складах. Вертикальное открывание дверцы позволяет устанавливать бокс независимо от положения соседних стен. Электрощиты изготовлены из прочного ABS-пластика.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP65 |
|---|
Материалы и конструкция 3
| Номер цвета RALEF000116 | 7 035 |
|---|---|
| Материал корпусаEF001596 | Пластик |
| Цветданные поставщика | Слоновая кость |
Монтаж и подключение 3
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платойEF000118 | Нет |
| Вид монтажаданные поставщика | Навесной |
Классификация и назначение 3
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Нет |
| Серияданные поставщика | PROxima |
Прочие характеристики 11
| Количество дверейEF000122 | 1 |
|---|---|
| Кол-во рядовEF000266 | 2 |
| Возможно расширениеEF001088 | Нет |
| DIN-рейкаEF001134 | Да |
| Прозрачная дверца или крышкаEF006244 | Да |
| С замкомEF006306 | Нет |
| Гарантийный срок хранения, летданные поставщика | 5 |
| Гарантийный срок эксплуатации, летданные поставщика | 5 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Срок службы, летданные поставщика | 10 |
| Условия размещенияданные поставщика | Уличные |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 271,5 мм |
|---|---|
| ВысотаEF000040 | 354 мм |
| ГлубинаEF000049 | 109 мм |
| Ширина по количеству модульных расстоянийEF002950 | 24 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.288 × 0.119 × 0.365 м | 1.742 | 0.012509 | |
| Групповая упаковка шт | 1 шт. | 0.288 × 0.119 × 0.365 м | 1.742 | 0.012509 | |
| Транспортная упаковка коробка (10 шт) | 10 шт. | 0.593 × 0.59 × 0.379 м | 18.314 | 0.132601 |
